概要

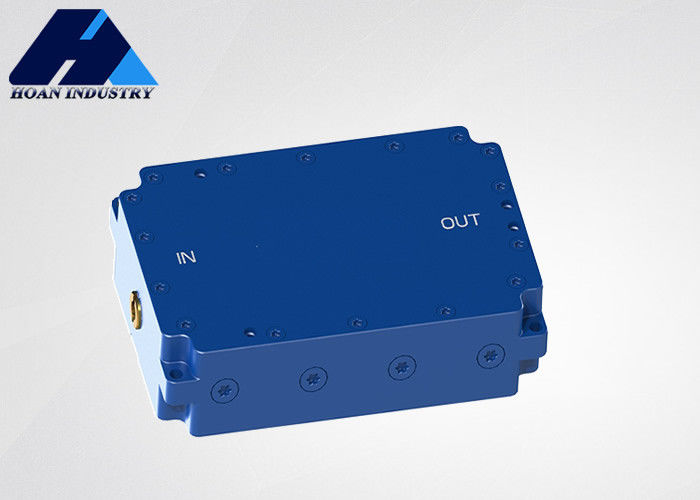

JT-QTF-1268-MCX腔フィルターは,信号周波数帯を選択し,入力信号帯域幅を制限し,ノイズを抑制し,信号とノイズ比率を改善するために使用される帯域フィルターです.
主に軍事用北斗ナビゲーション・通信システムで使用され,民間用北斗ナビゲーション・通信サブシステムでも使用することができる.
特徴
サイズが小さく重量も軽く 環境に適応性が高く 信頼性が高い
メインパラメータ
| 中心周波数 | f0=1268MHz |
| 1dB帯域幅 | ≥20MHz |
| 中央周波数挿入損失 | ≤0.95dB |
| 拒否 |
≥60dB@1.1GHz,≥65dB@1.38GHz, ≥30dB@f0±40MHz |
| VSWR | ≤1.3@f0±10MHz |
| 平均電源 | 1W |
| 阻力 | 50Ω |
| インターフェースタイプ | MCX-K |
| 温度 | -55°C~85°C |
| 外部寸法 | 81.6×52×20ミリ |
| 体重 | 112g |
