起源の場所:
中国
モデル番号:
GR4
概要:

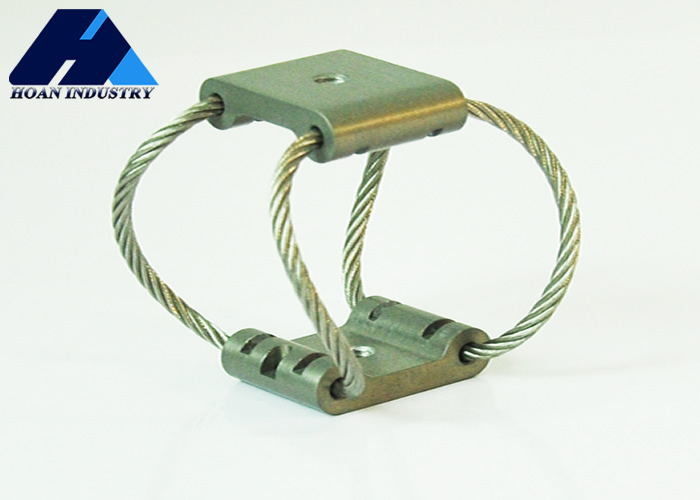

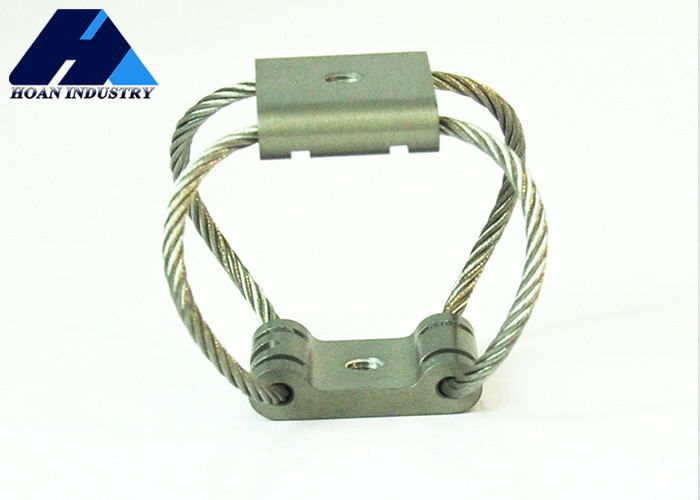

前作振動隔離器 (GR バターフライタイプ) は,様々な機械機器による振動伝達を減らすために特別に設計された効率的な振動隔離装置である.この 型 の 隔離器 は,蝶 の 独特 な 形 に よっ て 名づけ られ て い ます振動吸収性能を最適化するために設計された.
商品の大きさ
マウントオプション
サイズパラメータ:
| 製品モデル | 高さ | 体重 | 単重量 (重量) | 設置方法 | 穴の大きさ | 糸の仕様 | 沈没する対面型 |
| GR4-24D-A | 42 | 47 | 0.63 | A,B,C,D,E,S | ¥7 | M6×10 | 90 |
| GR4-18D-A | 53 | 54 | 0.63 | ||||
| GR4-13D-A | 60 | 59 | 0.68 | ||||
| GR4-6.7D-A | 75 | 68 | 0.77 | ||||
|
|
垂直負荷
45° 向きの負荷:
|
曲線番号 |
モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 |
GR4-24D-A |
8.5 | 17.3 | 1.9 | 1.9 |
| 2 |
GR4-18D-A |
7.1 | 26.4 | 1.1 | 1.1 |
| 3 |
GR4-13D-A |
5.3 | 33.3 | 0.7 | 0.7 |
| 4 |
GR4-6.7D-A |
3.3 | 47 | 0.4 | 0.4 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
特徴:
1革新的な設計:蝶の形状のデザインは,異なる振動周波数と振幅に適応するための十分な柔軟性を維持しながら,隔離器の構造的な強さを向上させます.
2効率的な振動隔離: 機械機器からの振動を効果的に隔離し吸収し,建物構造や周辺機器への衝撃やノイズを軽減します.
3耐久性と信頼性:高品質の材料と先進的な製造技術を使用することで,さまざまな環境で耐久性と長期的安定性を確保できます.
4. 簡単に設置し,維持する:モジュール式設計により,インストールプロセスは迅速かつ簡単であり,保守作業は比較的簡単で,運用コストを削減するのに役立ちます.
適用:
1写真とビデオ
2空中調査と地図作成
3航空通信
問い合わせを直接私たちに送ってください.
