起源の場所:
中国
モデル番号:
Gr5
概要:

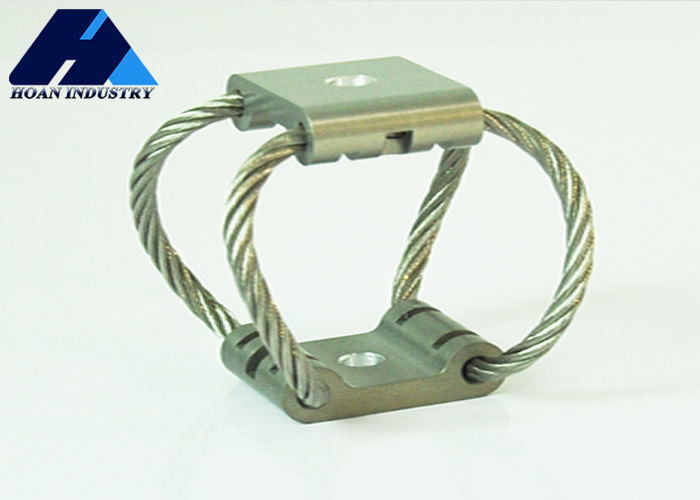

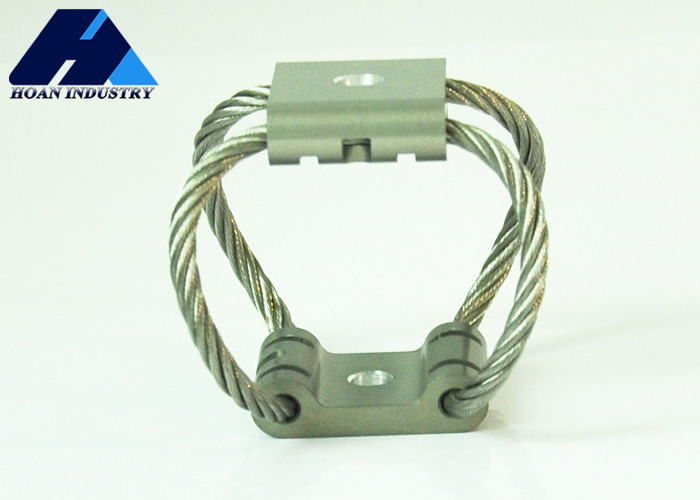

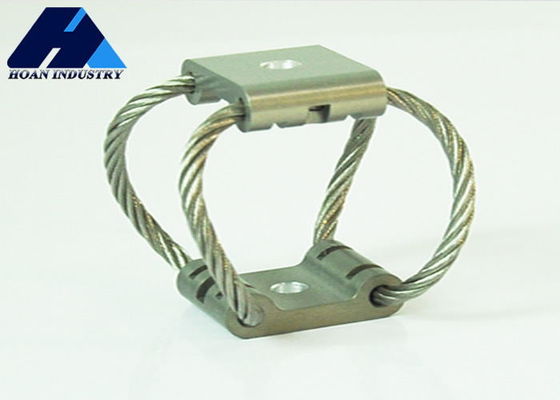

前作振動隔離器 (GR バターフライタイプ) は,様々な機械機器による振動伝達を減らすために特別に設計された効率的な振動隔離装置である.この 型 の 隔離器 は,蝶 の 独特 な 形 に よっ て 名づけ られ て い ます振動吸収性能を最適化するために設計された.
マウントオプション
サイズパラメータ:
| 製品モデル | 高さ | 体重 | 単位重量 | マウントオプション | 穴を通って | 糸 | C'シンク |
| GR5-80D-A | 41 | 48 | 0.72 | A,B,C,D,E,S | ¥7 | M6×10 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形(mm) |
振動硬さ KN/m) |
衝撃硬さ (KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
45° 向きの負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m0) | 振動硬さ(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
