起源の場所:
シャンシ (中国)
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0320D-17A
| 属性 | 値 |
|---|---|
| 保証 | 1年 |
| 取り付け方向 | 垂直 |
| コアコンポーネント | エンジン、ギア |
| 動作温度 | -55～+120 |
| 形状 | 円筒形 |
| 梱包 | 標準梱包 |
| 用途 | 産業、航空宇宙、海洋、自動車 |
| モデル | GR シリーズ |
| 防振効率 | 最大90% |
| 材質 | ステンレス鋼 |
| 色 | 黒緑色とシルバー |
| 機械試験報告書 | 利用不可 |
| 減衰比 | 0.5 |
| 設計スタイル | 産業用 |

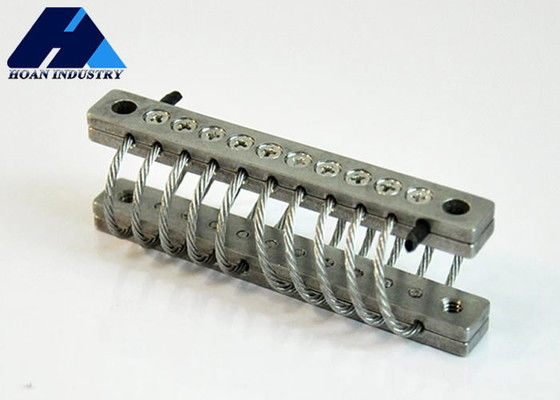

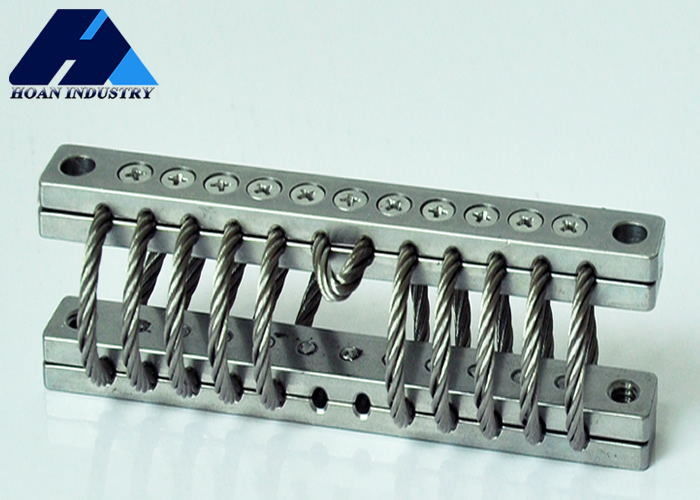

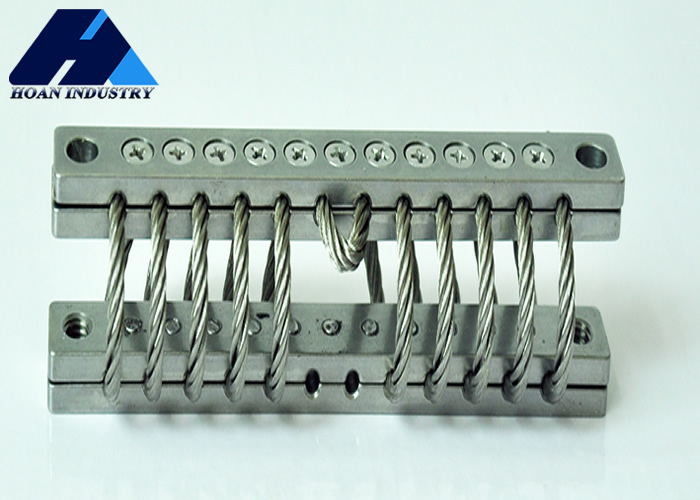

JGX-0320 シリーズワイヤー防振マウントは、ワイヤーロープ防振装置としても知られており、効果的な衝撃と振動の絶縁のために、アルミニウム合金保持バーに通されたステンレス鋼のストランドケーブルを特徴としています。
耐腐食性のオールメタル構造により、これらの環境的に安定した防振装置は、温度の極端な変化、化学物質、オイル、オゾン、研磨剤の影響を受けない高性能の衝撃と振動の絶縁を提供します。
JGX-0320D-17Aは、10個のループと直径3.2mmの新しい設計モデルで、最大静荷重17kgを提供し、ノイズ減衰を必要とする精密機器に最適です。
ステンレス鋼構造は、優れた防水性、耐腐食性、耐久性を提供します。
これらのワイヤーロープ防振装置は、軍用車両、装甲車、発射装置、高速道路輸送、海洋用途、造船、海軍、エネルギー、写真機器、空中機器、通信装置、電子センシングデバイス、モバイル電子デバイス、カメラ、およびその他の要求の厳しい作業条件で広く使用されています。
| No. | モデル | 最大静荷重 (kg) | 最大たわみ (mm) | Kv(振動) (KNm) | Ks(衝撃) (KNm) |
|---|---|---|---|---|---|
| 1 | JGX-0320D-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320D-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320D-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320D-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320D-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320D-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320D-12A | 12 | 23.9 | 46 | 21 |
| 用途 | 代表的な機器 | 保護対象 | 運用上の利点 |
|---|---|---|---|
| 船上 | 電子機器、コンピューター、機械 | 爆発、固有の振動、嵐 | 長寿命、メンテナンスフリー、極端な温度、耐腐食性、全軸保護 |
| 不整地走行車 | 計装、発電機、電子機器 | 不整地、悪路、衝突 | 長寿命、メンテナンスフリー、極端な温度、オゾン、放射線、紫外線 |
| 航空機 | 電子機器、コンピューター | 高G機動、ハードランディング、乱気流 | 温度と高度の極端さ、軽量 |
| 輸送コンテナ | 光学系、計器、ミサイル、電子機器 | 輸送、取り扱い落下、積み降ろし | 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用 |
| 産業機器 | 遠心分離機、乾燥機、ポンプ | アンバランスな動的負荷、流体ハンマー、固有の振動、基礎の弱さ | 長寿命、メンテナンスフリー、腐食性環境 |
| 兵器装備 | 戦車砲、コンピューター制御、電子機器 | 不整地、鉄道のハンピング、輸送 | メンテナンスフリー、極端な温度、近隣の爆発 |
| 医療機器 | 患者ケアに必要な機械設備 | 可動部品からの振動、モバイルカート-輸送衝撃 | メンテナンスフリー、ガス放出なし、滅菌可能 |
| 煙突 | 煙突、スクラバー、測定装置 | 風による共振周波数、スクラバー付近のスタックガスによる乱流 | メンテナンスフリー、極端な温度、腐食性環境 |
取り付けスプリント材料は、ステンレス鋼またはアルミニウムから選択できます。
問い合わせを直接私たちに送ってください.
