| ブランド名: | Hoan |
| モデル番号: | JGX-1276D-176B |
| MOQ: | 4個 |
| 支払い条件: | L/C、D/A、D/P、T/T |

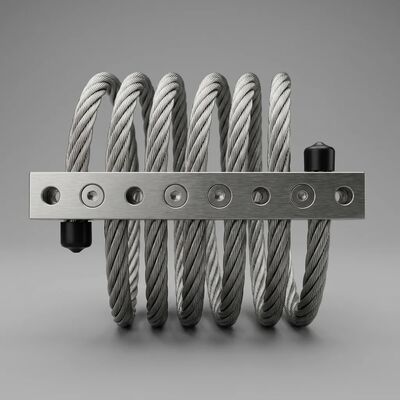

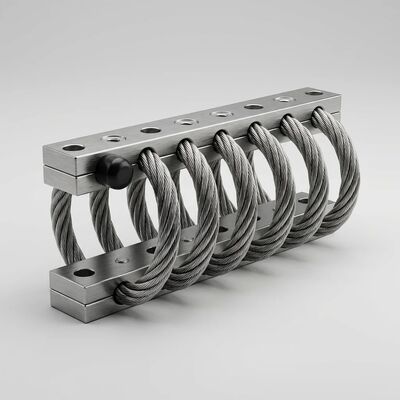

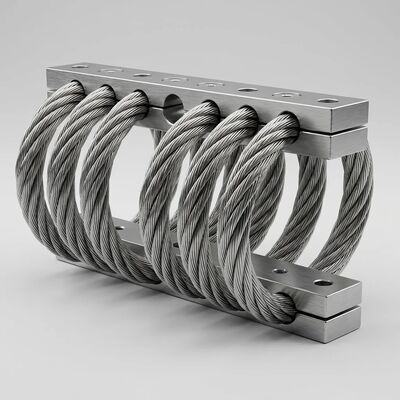

JGX-1276D-176B ワイヤーロープ防振アイソレーター
JGX-1276D-176Bは、連続的な振動や偶発的な衝撃荷重下でも安定した動作が必要な産業機器向けに設計されたステンレス鋼ワイヤーロープ防振アイソレーターです。オールメタル構造により、極端な温度、湿気、化学薬品、油、オゾン、研磨性粉塵に対して安定した性能を維持し、ゴムやエラストマー部品のように経年劣化やひび割れを起こしません。
動作原理
各アイソレーターは、2本の保持バーの間に形成されたらせん状ループに加工されたステンレス鋼ケーブルで組み立てられています。あらかじめ成形されたケーブルループの弾性的なたわみがバネ作用を生み出し、個々のワイヤー素線間の滑り接触が機械的エネルギーを熱に変換します。この二重のメカニズムにより、単一のコンパクトなコンポーネントで荷重支持と振動減衰の両方が実現されます。
主なセールスポイント
技術仕様
| モデル | 最大静荷重 (kg) | 最大たわみ (mm) | Kv (KNm) | Ks (KNm) |
| JGX-1276D-176B | 176 | 48.8 | 343 | 147 |
材質と仕上げ
保持バーはステンレス鋼またはアルミニウム合金で利用可能です。アルミニウムバーは、標準的な用途には白色アルマイト処理、 extra surface hardness が必要な厳しい条件にはハードアルマイト処理を施すことができます。ケーブルは304ステンレス鋼のより線で作られています。
環境適応性
本ユニットは、-55℃から120℃の動作温度範囲で信頼性高く動作し、固有振動数は7Hzから15Hzです。オールメタル構造は、紫外線、オゾン、油、化学薬品の攻撃に対して不活性であるため、屋外設置や洗浄エリアに適しています。
選定ガイド
機器の重量と環境条件に応じて、取り付け方向とバーの材質を選択してください。176kgの最大静荷重定格は垂直取り付けに適用されます。選定前に、アイソレーターが設計されたたわみ範囲内で動作するように、アプリケーションの動荷重と振動周波数を必ず確認してください。
用途
ポンプ、ファン、コンプレッサー、発電機、エンジン、遠心分離機、電子エンクロージャー、通信キャビネット、光学機器、HVACユニット、および伝達される振動や取り扱い衝撃から保護する必要がある実験用機器に適しています。
