起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0956A-75A
JGX-0956Aシリーズ

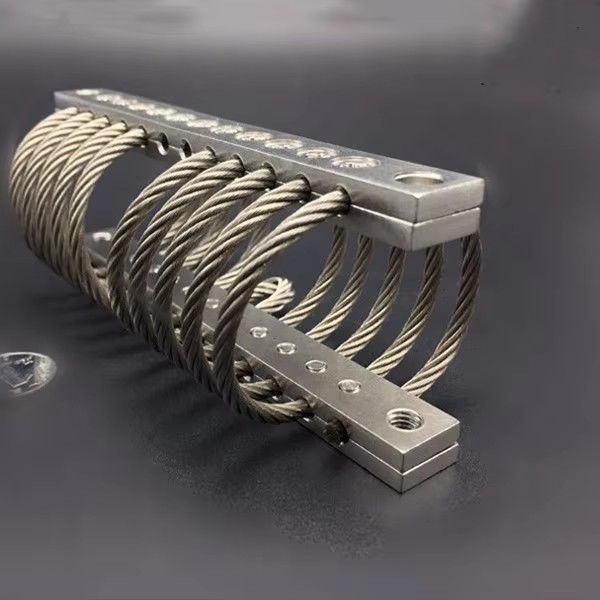

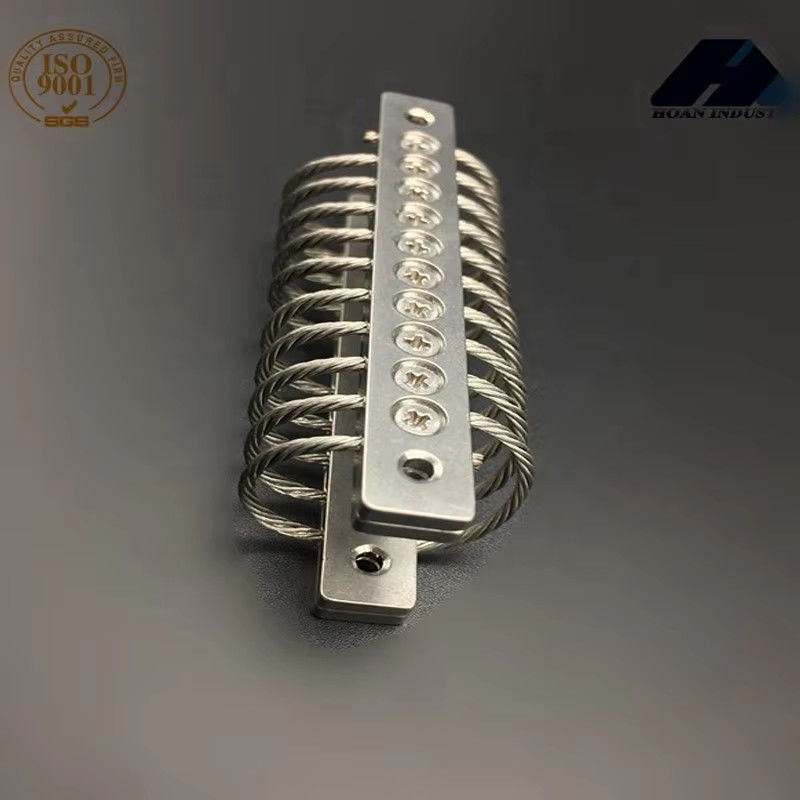

西安浩安マイクロ波有限公司が開発したJGX-0956シリーズワイヤーロープ防振装置は、精密機器、航空宇宙、軍事機器の振動制御要件に対応しています。高強度ステンレス鋼ワイヤーロープの定張力ヘリカル巻きによって製造され、「動的負荷に対応する柔軟な変形 + 構造的安定性を確保する剛性支持」を統合した機械システムを確立しています。
この構造は、鋼線の微視的な摩擦減衰を通じてエネルギーを放出し、従来のゴム防振装置の粘弾性減衰メカニズムとは異なり、広帯域振動シナリオにより適しています。
非線形剛性特性を活かし、50～2000 Hzの高周波帯域で効率的な防振を実現します。第三者機関による試験（GJB 150の振動試験方法に準拠）により検証され、その振動伝達率は10%以下（振動低減効率90%以上相当）であり、機器の起動時の衝撃や外部電磁デバイスからの放射などの高周波外乱を効果的に減衰させます。
GJB 150-2009軍事規格に準拠した環境試験に合格しており、-55℃（4時間の断熱）と150℃（4時間の断熱）の間の3回の温度サイクル後、剛性減衰率は8%以下、減衰比変動は10%以下を維持し、極端な動作条件下（例：高原レーダー、機載慣性航法システム）での性能安定性を確保しています。
| No. | モデル |
最大静的負荷 (KG) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-0956A-110A | 110 | 34.0 | 275 | 135 |
| 2 | JGX-0956A-104A | 104 | 37.1 | 240 | 114 |
| 3 | JGX-0956A-108A | 80 | 40.1 | 180 | 84 |
| 4 | JGX-0956A-99A | 75 | 44.7 | 154 | 68 |
| 5 | JGX-0956A-95A | 72 | 49.8 | 137 | 60 |
| 6 | JGX-0956A-54A | 40 | 66.0 | 65 | 25 |
| 7 | JGX-0956A-43A | 32 | 68.1 | 51 | 19 |
| No. | モデル |
最大静的負荷 (KG) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-0956A-110A | 90.8 | 47.8 | 177 | 77 |
| 2 | JGX-0956A-104A | 84.0 | 51.8 | 156 | 67 |
| 3 | JGX-0956A-108A | 68.1 | 55.9 | 120 | 49 |
| 4 | JGX-0956A-99A | 63.6 | 63.0 | 103 | 40 |
| 5 | JGX-0956A-95A | 61.3 | 71.1 | 92 | 35 |
| 6 | JGX-0956A-54A | 34.8 | 91.9 | 44 | 16 |
| 7 | JGX-0956A-43A | 28.6 | 95.0 | 36 | 12 |
| No. | モデル |
最大静的負荷 (KG) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-0956A-110A | 70.3 | 36.1 | 98 | 98 |
| 2 | JGX-0956A-104A | 65.8 | 39.1 | 84 | 84 |
| 3 | JGX-0956A-108A | 49.9 | 42.2 | 58 | 58 |
| 4 | JGX-0956A-99A | 47.7 | 47.2 | 49 | 49 |
| 5 | JGX-0956A-95A | 45.4 | 52.8 | 44 | 44 |
| 6 | JGX-0956A-54A | 20.4 | 68.1 | 20 | 20 |
| 7 | JGX-0956A-43A | 15.9 | 71.1 | 15 | 15 |
選ばれる理由
* クリープや経年劣化がない。
* 高い内部減衰。
* 非常に広い温度範囲。
* さまざまなフィッティングが可能。
* 迅速かつ経済的なプロトタイピング。
* 非常に頑丈な構造と長寿命。
* 優れた衝撃と振動の複合的な絶縁。
* 化学薬品、海水、オゾン、紫外線の影響を受けない

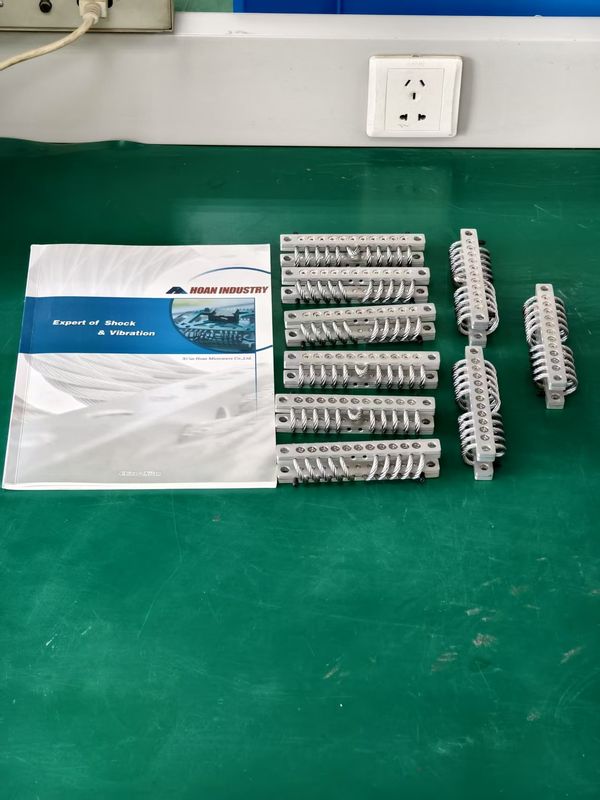

お客様の写真
