起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
GR2-4.9A-A
ドキュメント:
過酷な条件下でも安定した性能を発揮する非経年劣化金属材料
| 属性 | 値 |
|---|---|
| マーケティングタイプ | ホット製品2024 |
| 防水 | いいえ |
| モデル | GR2-4.9A-A |
| 状態 | 新品 |
| 保証後のサービス | オンラインサポート |
| 取り付けタイプ | ねじ込み |
| デザインスタイル | 工業用 |
| 調整可能性 | 調整可能 |
| 保証 | 1年 |
| アプリケーション | ヘリコプター、ドローン、UAVカメラ、ジンバル |
| コアコンポーネント | ギア |
| 防振 | はい |
| 耐衝撃性 | はい |
GRシリーズ

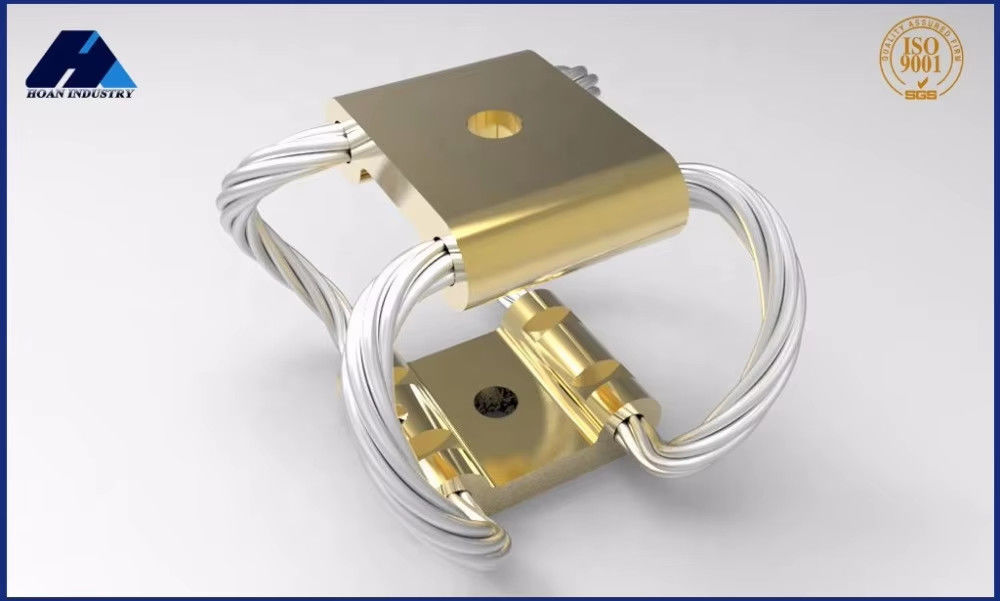

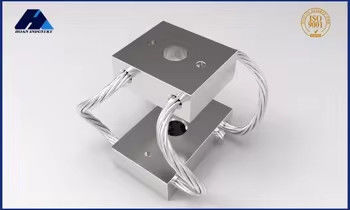

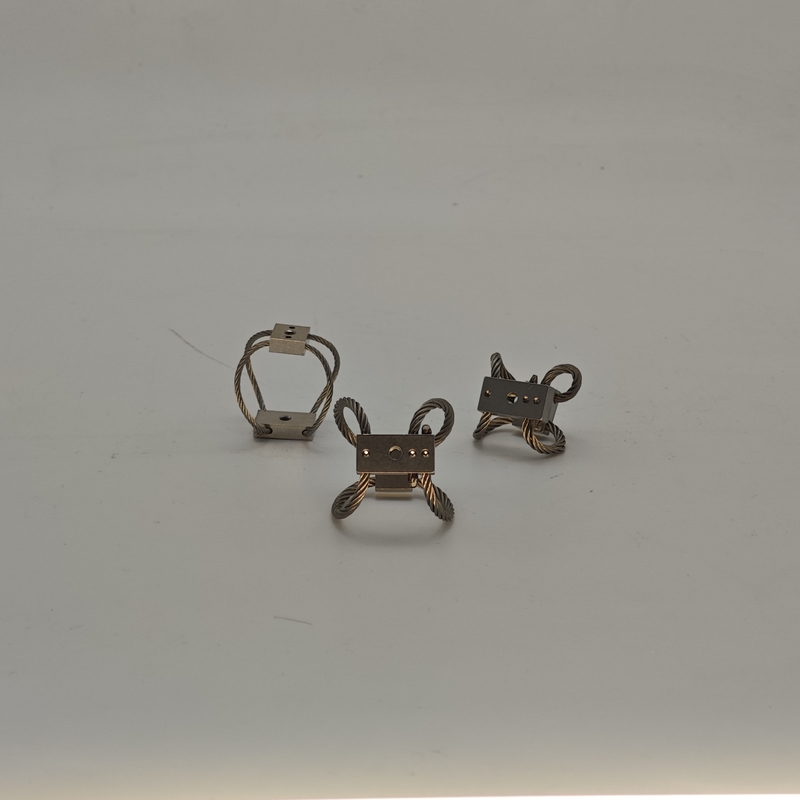

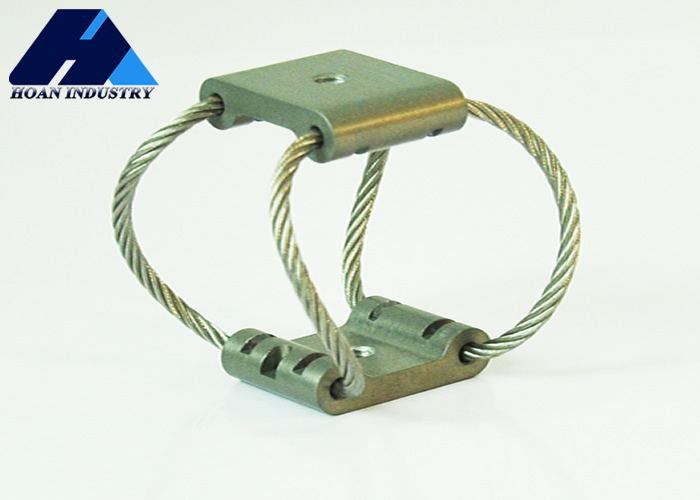

西安浩安マイクロ波有限公司が開発したGRシリーズワイヤーロープアイソレータ（一般的に「バタフライ型」として知られています）は、非線形減衰の原理に基づいた高性能防振デバイスです。その中核は、特定のトポロジー構造に従って編組された複数のステンレス鋼ワイヤーロープで構成されており、独特の双軸対称バタフライウィング形状を形成しています。
この設計により、アイソレータは360°全方向の耐衝撃性を備えるだけでなく、ワイヤーロープストランド間の摩擦エネルギー散逸メカニズムを通じて機械的振動を熱エネルギーに変換して放散します。
従来のゴム製アイソレータと比較して、GRシリーズの革新性は、経年劣化の危険性がないことです。金属材料は、酸化や劣化を起こしやすいゴムの欠点を完全に回避し、その耐用年数は20年を超える可能性があります。同時に、環境への普遍性があり、-55℃から+200℃の極端な温度範囲や、塩水噴霧や油汚染などの過酷な作業条件下でも性能が安定しています。
| モデル | 高さ(mm) ±1.5 | 幅 (mm) | 重量 (kg) | 取り付けオプション | 貫通穴 (mm) | ねじ (mm) | C'sink (°) |
|---|---|---|---|---|---|---|---|
| GR2-12A-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | ||||
| GR2-6.7A-A | 23 | 24 | 0.07 | ||||
| GR2-4.9A-A | 27 | 27 | 0.07 |
| No. | モデル | 最大静的負荷 (mm) | 最大たわみ (mm) | Kv(振動) (KN/m) | Ks(衝撃) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7A-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
| アプリケーション | 代表的な機器 | 保護対象 | 運用上の利点 |
|---|---|---|---|
| 艦載 | 電子機器、コンピューター、機械 | 爆発、固有の振動、嵐 | 長寿命、メンテナンスフリー、極端な温度、耐食性、全軸保護 |
| 不整地車両 | 計装、発電機、電子機器 | 不整地、悪路、衝突 | 長寿命、メンテナンスフリー、極端な温度、オゾン、放射能、紫外線 |
| 輸送コンテナ | 光学機器、計器、ミサイル、電子機器 | 輸送、取り扱い落下、積み降ろし | 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用 |
| 航空機 | 電子機器、コンピューター | 高G機動、ハードランディング、乱気流 | 温度と高度の極端さ、軽量 |
| 産業機器 | 遠心分離機、乾燥機、ポンプ | アンバランスな動的負荷、流体ハンマー、固有の振動、基礎の弱さ | 長寿命、メンテナンスフリー、腐食性環境 |
| 兵器装備 | コンピューター制御、電子機器 | 不整地、鉄道のハンピング、輸送 | メンテナンスフリー、極端な温度、近隣の爆発 |
| 医療機器 | 患者ケアに必要な機械設備 | 可動部品からの振動、モバイルカート-輸送衝撃 | メンテナンスフリー、ガス放出なし、滅菌可能 |
| 煙突 | 煙突、スクラバー、測定装置 | 風による共振周波数、スクラバー付近のスタックガスによる乱れなど | メンテナンスフリー、極端な温度、腐食性環境 |
