起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
GR2-9.3A-A
ドキュメント:
| 調整性 | 調整可能 |
| 保証後のサービス | オンラインサポート |
| デザインスタイル | 工業用 |
| 機能 | カメラの振動を軽減 |
| 保証 | 1年間の限定保証 |
| コアコンポーネント | ベアリング |
| 適用産業 | エネルギーと鉱業 |
| パッケージ内容 | 防振アイソレータ x 1 |
| 取り付けタイプ | スクリューマウント |

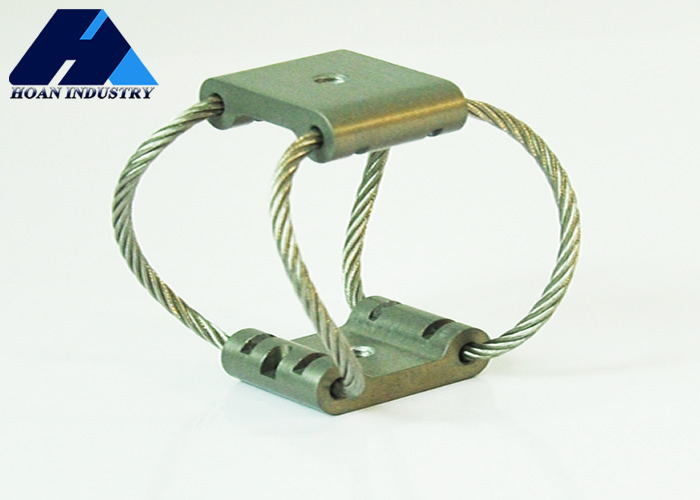

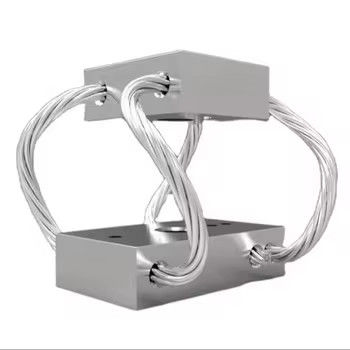

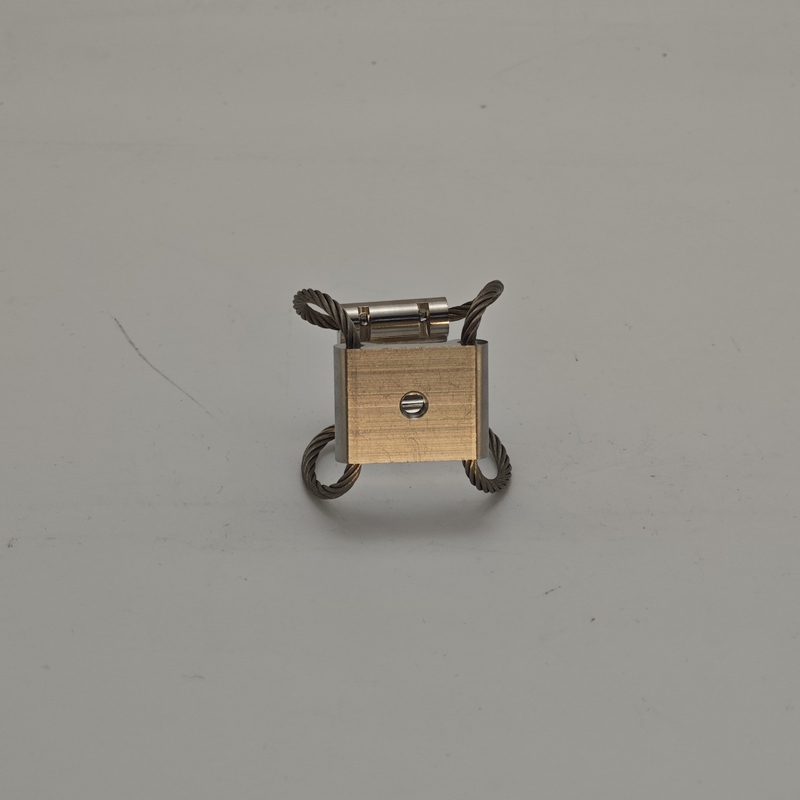

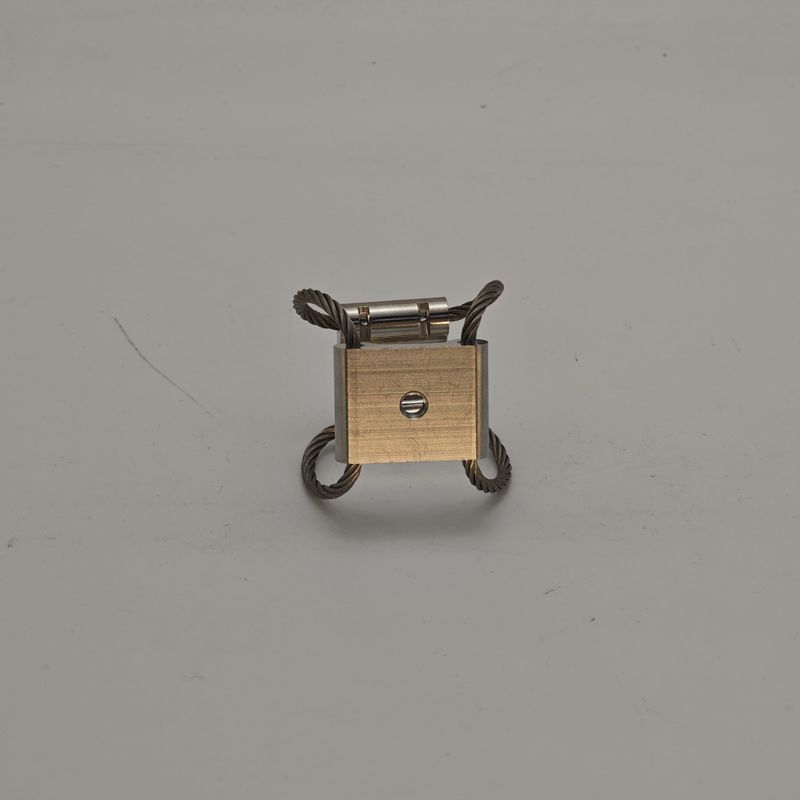

GR2-9.3A-A カメラ防振アイソレータの厳格な熱処理プロセスにより、長寿命を保証
GRシリーズのアイソレータ製造の核心は、原材料の究極の選択から始まります。Hoan Microwave は、特定のグレードの高強度ステンレス鋼線を使用することを主張しており、その優れた引張強度、靭性、耐食性が製品の長寿命の基盤を築いています。
ワイヤーロープの編組と成形は、重要な技術ステップです。Hoan は、特別に設計された精密制御された機器を通じて、鋼線ストランドがプリセットされた角度、張力、および巻き数で細心の注意を払って巻き付けられるようにします。このプロセスは、アイソレータの最終的な非線形剛性と減衰特性を決定し、その防振性能に直接影響します。
成形されたコンポーネントは、内部応力を除去し、構造を安定させ、材料の機械的特性と疲労寿命をさらに向上させるために、厳格な熱処理プロセスを受けます。
Hoan Microwave は、製造全体を通じて「三原則」（同じ材料、同じプロセス、同じ基準）に基づいた厳格な検査を実施しています。ワイヤーロープのパラメータから最終製品の特性まで、すべてが高精度試験装置を使用して複数回のバッチ検証を受けます。
| モデル | 高さ(mm) ±1.5 | 幅 (mm) | 重量 (kg) | 取り付けオプション | 貫通穴 (mm) | ねじ (mm) | C'sink (°) |
|---|---|---|---|---|---|---|---|
| GR2-12A-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | ||||
| GR2-6.7A-A | 23 | 24 | 0.07 | ||||
| GR2-4.9A-A | 27 | 27 | 0.07 |
| No. | モデル | 最大静的負荷 (mm) | 最大たわみ (mm) | Kv(振動) (KN/m) | Ks(衝撃) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7A-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
| 用途 | 代表的な機器 | 保護対象 | 運用上の利点 |
|---|---|---|---|
| 船上 | 電子機器、コンピューター、機械 | 爆発、固有の振動、嵐 | 長寿命、メンテナンスフリー、温度の極端な変化、耐食性、全軸保護 |
| 不整地走行車 | 計装、発電機、電子機器 | 不整地、悪路、衝突 | 長寿命、メンテナンスフリー、温度の極端な変化、オゾン、放射能、紫外線 |
| 輸送コンテナ | 光学機器、計器、ミサイル、電子機器 | 輸送、取り扱い落下、積み降ろし | 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用 |
| 航空機 | 電子機器、コンピューター | 高G機動、ハードランディング、乱気流 | 温度と高度の極端な変化、軽量 |
| 産業機器 | 遠心分離機、乾燥機、ポンプ | アンバランスな動的負荷、流体ハンマー、固有の振動、基礎の弱さ | 長寿命、メンテナンスフリー、腐食性環境 |
