起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
GR2-12A-A
ドキュメント:
GR2シリーズ

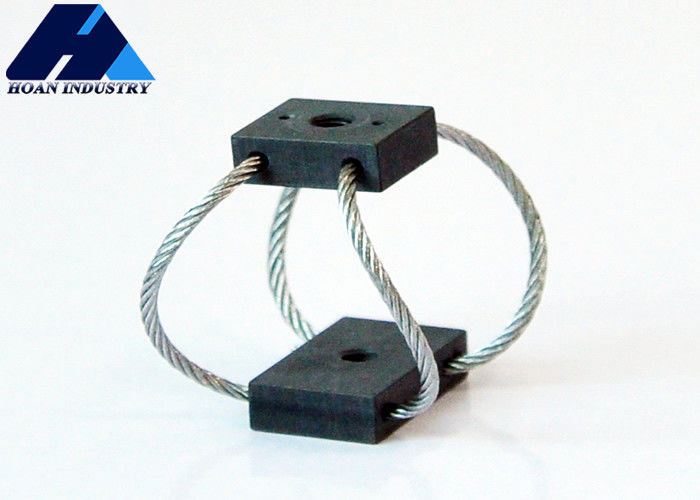

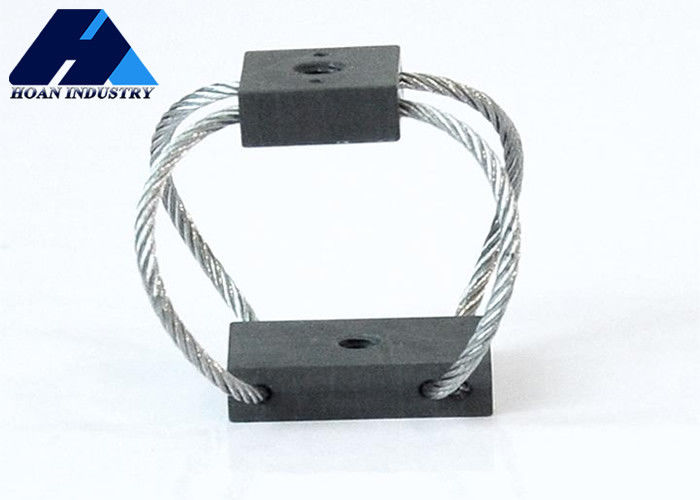

イノベーションから生まれた精密保護：Hong'an Microwave GRシリーズワイヤーロープアイソレータ
振動と衝撃制御の分野において、西安宏安マイクロ波有限公司のGRシリーズワイヤーロープアイソレータは、独自の設計コンセプトと優れた性能により、様々な精密機器や設備に不可欠な保護を提供します。このアイソレータは、「蝶型」と呼ばれ、その優雅な外観から名付けられただけでなく、蝶の羽のような繊細な構造的機械的特性を通じて効率的なエネルギー散逸を実現しています。
GRシリーズの核心は、精巧に編み込まれた螺旋状のステンレス鋼ワイヤーロープ構造にあります。無数の高強度鋼線が特定の角度で巻き付けられ、非線形減衰システムを形成しています。振動や衝撃が発生すると、ワイヤーロープの層間で微小な摩擦と滑りが生じ、まるで多数の小さな「スプリングダンパーユニット」が連携して、破壊的な機械的エネルギーを熱エネルギーに変換して散逸させます。このユニークな「ドライフリクション」減衰メカニズムは、GRシリーズに優れた広帯域振動絶縁能力、特に中高周波振動と過渡的な衝撃の抑制能力を与えています。
従来のゴムや金属スプリングアイソレータと比較して、Hoan MicrowaveのGRシリーズは、耐荷重性、耐疲労性、環境適応性（高温・低温、油、腐食に対する耐性）に優れています。その構造は経年劣化の問題がなく、長寿命でメンテナンス要件が非常に低く、機器の長期的な安定動作を確実に保証します。精密光学プラットフォーム、ハイエンド医療用画像診断装置のそば、または車両や船舶の精密機器キャビン内であっても、この「金属の蝶」は、精密さを守るというその役割を静かに果たしており、Hoan Microwaveの深い技術的蓄積と革新的な精神を鮮やかに体現しています。
寸法パラメータ表
| モデル |
高さ(mm) ±1.5 |
幅 (mm) |
重量 (kg) |
取り付けオプション |
貫通穴 (mm) |
ねじ (mm) |
C'sink (°) |
| GR2-12A-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | ||||
| GR2-6.7A-A | 23 | 24 | 0.07 | ||||
| GR2-4.9A-A | 27 | 27 | 0.07 |
静的荷重曲線
| No. | モデル |
最大静的荷重 (mm) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7A-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
| No. | モデル |
最大静的荷重 (mm) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | GR2-12A-A | 5.8 | 8.1 | 6.1 | 2.8 |
| 2 | GR2-9.3A-A | 4.9 | 10.9 | 5.3 | 1.9 |
| 3 | GR2-6.7A-A | 3.3 | 14.5 | 3.2 | 1.0 |
| 4 | GR2-4.9A-A | 2.2 | 19.1 | 1.9 | 0.5 |
| No. | モデル |
最大静的荷重 (mm) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | GR2-12A-A | 5.6 | 7.4 | 3.0 | 3.0 |
| 2 | GR2-9.3A-A | 4.0 | 9.9 | 1.8 | 1.8 |
| 3 | GR2-6.7A-A | 2.9 | 13.0 | 1.1 | 1.1 |
| 4 | GR2-4.9A-A | 2.0 | 17.3 | 0.5 | 0.5 |
製品の用途
| 用途 | 代表的な機器 | 保護対象 | 運用上の利点 |
| 船載 | 電子機器、コンピューター、機械 | 爆発、固有振動、嵐 | 長寿命、メンテナンスフリー、温度極限、耐食性、全軸保護 |
| 不整地走行車 | 計装、発電機、電子機器 | 不整地、悪路、衝突 | 長寿命、メンテナンスフリー、温度極限、オゾン、放射能、紫外線 |
| 輸送コンテナ | 光学機器、計器、ミサイル、電子機器 | 輸送、取り扱い落下、積み降ろし | 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用 |
| 航空機 | 電子機器、コンピューター | 高G機動、ハードランディング、乱気流 | 温度と高度の極限、軽量 |
| 産業機器 | 遠心分離機、乾燥機、ポンプ | アンバランスな動的負荷、流体ハンマー、固有振動、基礎の弱さ | 長寿命、メンテナンスフリー、腐食性環境 |
| 兵器装備 | コンピューター制御、電子機器 | 不整地、鉄道のハンプ、輸送 | メンテナンスフリー、温度極限、近隣爆発 |
| 医療機器 | 患者ケアに必要な機械設備 | 可動部品からの振動、モバイルカート-輸送衝撃 | メンテナンスフリー、アウトガスなし、滅菌可能 |
| 煙突 | 煙突、スクラバー、測定装置 | 風による共振周波数、スクラバー付近のスタックガスによる乱流など | メンテナンスフリー、温度極限、腐食性環境 |
* 取り付けバーの材質 *
ステンレス鋼またはアルミニウムを選択できます
* アルミニウム取り付けバーの表面処理の選択 *
* 白色陽極酸化：アルミニウム表面をそれ自体よりも硬くする表面処理。白色陽極酸化アルミニウム取り付けバーの色は、アルミニウム自体の色と同じです。これは、アルミニウム取り付けバーの通常の表面処理です。
* 硬質陽極酸化：アルミニウム取り付けバーを白色陽極酸化よりもはるかに硬くする表面処理。硬質陽極酸化アルミニウム取り付けバーの色は、白色陽極酸化よりも暗いです。ワイヤーロープアイソレータの使用における作業条件の複雑さや特別な要件に特別に使用されます。

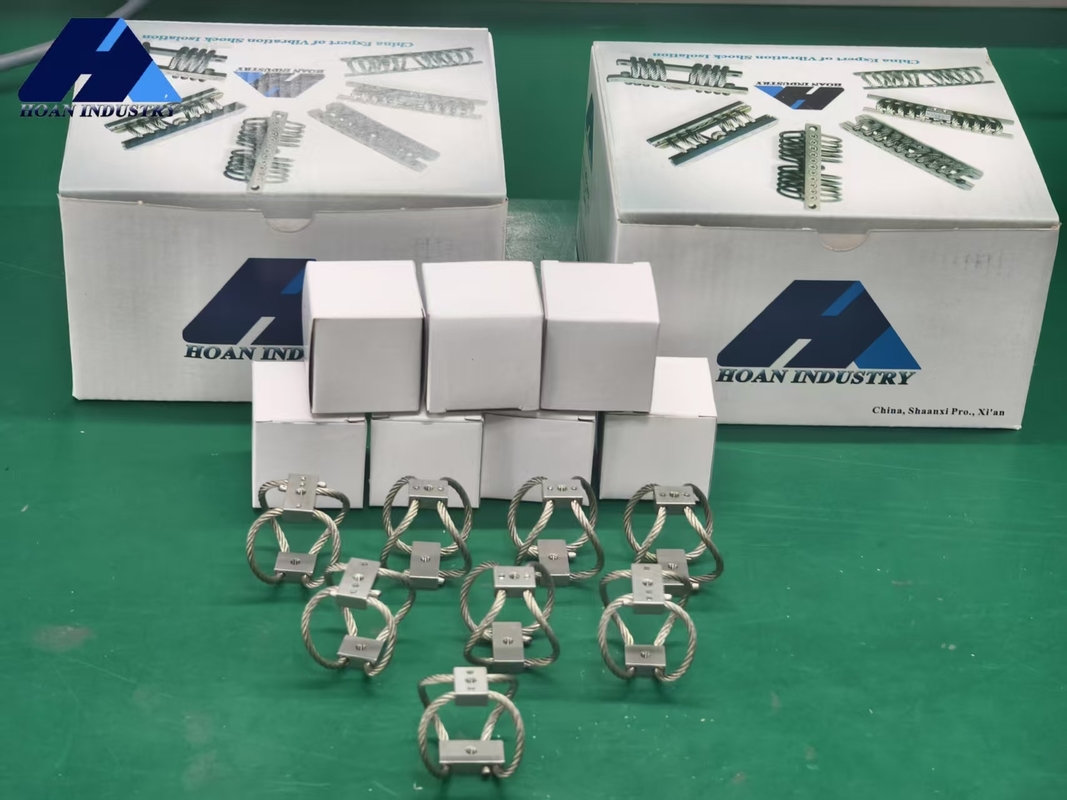

お客様の写真
