起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
GR3-22A-A
ドキュメント:
エネルギー吸収と耐衝撃性のための二重アーチ構造
| 属性 | 値 |
|---|---|
| 付属品 | NEt |
| 設置タイプ | 水平/垂直 |
| 耐衝撃性 | 20g/11ms |
| 取り付けタイプ | ループエンド |
| ワイヤーロープ構造 | 7x19 |
| 減衰比 | 0.5 |
| 取り付けネジサイズ | M3 |
| 図面形式 | DWGおよびPDF |
| メーカー | Hoan Company |
| 関連製品 | バックドラフトダンパー |
| 適用業界 | エネルギー&鉱業 |
| 製品認証 | ISO 9001 |
| 重量 | 2.2kg |
| 防振範囲 | 0.5～10 Hz |
| 軸方向剛性 | 50N/mm |
GR3シリーズ

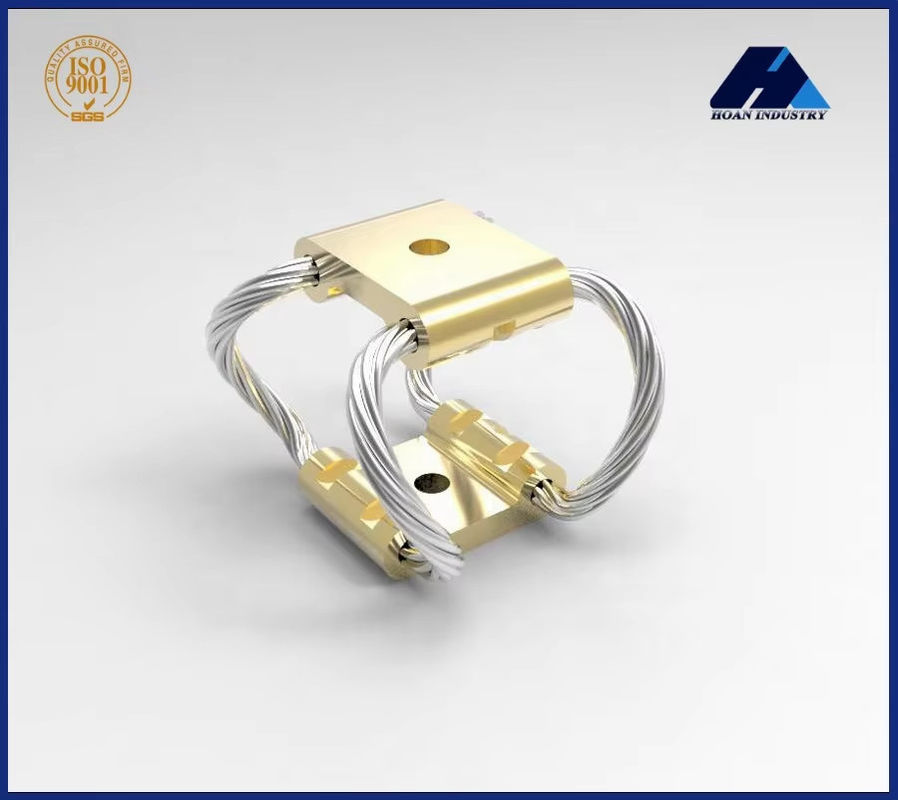

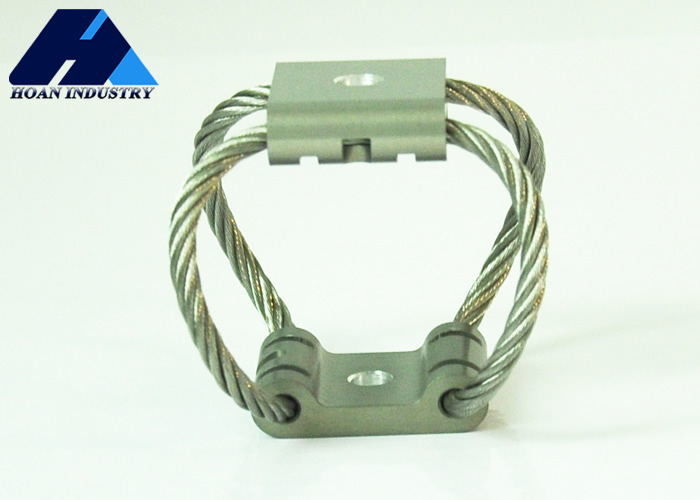

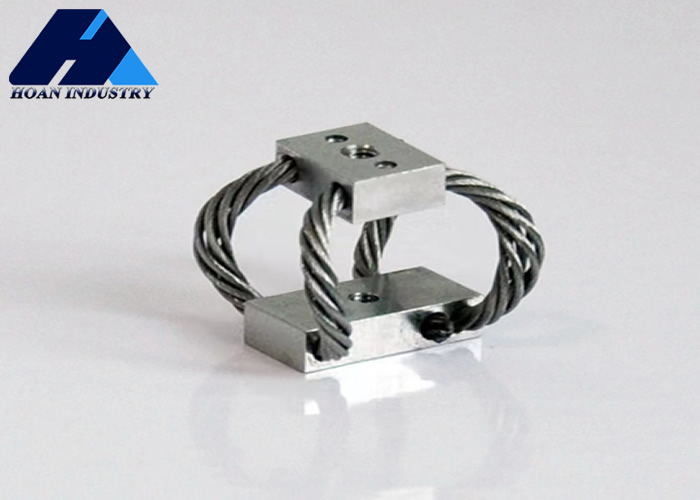

柔軟性で剛性を克服 - 西安Hoan Microwave Co., Ltd.のGR3バタフライ型鋼線ロープ防振器は、耐衝撃性と防振を必要とする過酷な環境向けに設計されています。
コア保護メカニズムは、その非線形ヒステリシス減衰特性に由来します。 機器が突然の衝撃に遭遇すると、特殊な鋼線ロープネットワークが迅速に対応し、運動エネルギーを熱エネルギーに変換して放散します。 このプロセスにより、保護対象機器に伝達されるピーク衝撃加速度が大幅に低減されます。
バタフライ型の二重アーチ構造は、優れた変形空間とエネルギー分布経路を提供し、衝撃負荷を効果的に分散させながら、応力集中を防ぎます。 従来のゴム防振パッドや金属スプリングと比較して、GR3は高い減衰性、大きな変形能力、および過負荷防止特性を提供します。
| No. | モデル | 最大静的荷重 (N) | 最大たわみ (mm) | Kv(振動) (KN/m) | Ks(衝撃) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18A-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
取り付けスプリント材料：ステンレス鋼またはアルミニウムを選択できます
A: 当社は商社ではなく、メーカーです。 当社は自社施設で製品を製造しており、品質と製造プロセスを完全に管理しています。
A: はい、お客様の特定のニーズに合わせて製品をカスタマイズできます。 要件をお知らせください。
A: サンプルは通常2～5日かかります。 大量生産は通常7～20日かかり、在庫がある場合はより速く納品できます。
A: はい、サンプル注文は受け付けています。
A: 世界中への配送サービスをご利用いただけます。 送料は異なるため、ご注文前にご連絡ください。
A: はい、大量注文の割引を提供しています。 割引率は注文数量によって異なります。
問い合わせを直接私たちに送ってください.
