Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

まとめ：

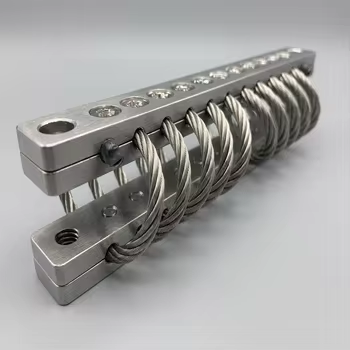

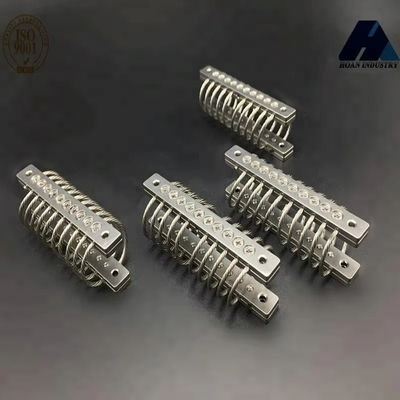

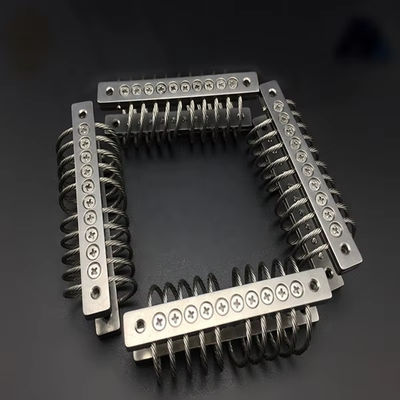

JGX-0160E-4.8B は、設計上の制約であるメンテナンスを排除することで、UAV ジンバルの防振を再定義します。電解研磨されたベースプレートを備えたステンレス鋼のみで構築されたこのアイソレーターは、15 年以上の耐用年数を通じて、潤滑油、ボルトの締め直し、部品交換が不要です。特許出願中の二重保護アーキテクチャは、剛性の機械的オーバートラベル ストップと二次 HNBR スナバ リングを組み合わせて、数千ドル相当のペイロードを保護するフェイルセーフ衝撃分離システムを構築します。 4.8B モデルは、デュアル取り付けバー構成を備えたタイプ B 取り付けを特徴とし、中判プロ用シネマ カメラの横方向の安定性を強化します。 MIL-STD-810H 衝撃認定および ISO 10813-1 による 5,000 万サイクルの疲労試験を経た JGX-0160E-4.8B は、世界中の防衛請負業者、映画機器メーカー、産業用 UAV インテグレータによって指定されています。

垂直荷重性能

45°方向の荷重性能

横荷重性能

二重保護アーキテクチャと信頼性エンジニアリング

JGX-0160E-4.8B の革新的な特徴は冗長性です。二重保護衝撃絶縁システム。一次ステージはワイヤ ロープ アイソレータ エレメント自体で構成され、内部の乾式摩擦減衰を通じて通常の動作振動を処理します。二次ステージは、アイソレータの変位がその最大移動量の 85% を超えた場合にのみ作動します。つまり、剛性ステンレス鋼のオーバートラベル リミッターが作動し、それ以上のたわみを機械的に防止します。同時に、HNBR (水素化ニトリルブタジエンゴム) スナバー リングが残留衝撃エネルギーを吸収し、ペイロードを強い機械的衝撃から保護するソフトストップ特性を提供します。この 2 層アーキテクチャは、20,000 ドル以上のカメラ パッケージを搭載したシネマグレードのジンバルにとって特に重要です。1 回のハードランディングで、かけがえのない機器が破壊される可能性があります。

のメンテナンスフリー設計は 3 つのエンジニアリングの選択によって実現されます。まず、電解研磨された 304 ステンレス鋼の表面により、通常腐食が始まる微小な隙間が排除され、傷がついた場合でも不動態酸化層が自己修復します。次に、絶縁エレメントは工場で最大定格静荷重の 120% まで張力がかけられ、350°C で 4 時間ヒートセットされます。この応力緩和プロセスにより、未処理のワイヤ ロープ アセンブリの悩みの種である初期のへたりやボルトの緩みが解消されます。第三に、すべてのファスナーのインターフェイスにはヘリカル スプリング ロック ワッシャー (DIN 127B) が組み込まれており、中強度の嫌気性ネジロック剤が事前に塗布されています。その結果、取り付けて一度トルクをかけるだけで、UAV の残りの動作寿命の間は無視できるアイソレータが完成しました。

設置と試運転の手順

1. 一次保護段と二次保護段の両方が最適に係合するために、実際の積載重量が 2.4N ～ 3.4N (4.8N 定格荷重の 50% ～ 70%) の間にあることを確認します。
2. タイプ B デュアルバー構成を使用してアイソレータを取り付けます。対称設計により、バランスの取れたジンバルのパフォーマンスにとって重要な、両方向で等しい横方向の剛性が得られます。
3. 校正されたトルクレンチを使用して、M4 ファスナーを 3.0 N·m で取り付けます。マルチボルト取り付け構成の場合は、クロスパターンの順序で締めます。
4. 飛行前の地上テストを実行します。手動でペイロードを 3 つの軸すべてで完全に移動できるように偏向させ、結合や金属的なクリック感のないスムーズで漸進的な抵抗を確認します。
5. インストール日とシリアル番号を記録します。アイソレータは定期的なメンテナンスを必要としません。偶発的な物理的損傷を確認するために、500 飛行時間間隔で目視検査を行うことをお勧めします。

検証テストと認証

JGX-0160E-4.8B 生産ユニットは、5 段階の品質検証プロトコルを受けます。(1) ±0.015mm までの三次元測定機 (CMM) 寸法検証。 (2) フルスケール精度 0.5% の校正済みロードセルでの事前張力検証。 (3) 0.5 g の入力加速度で 5 ～ 3000 Hz をスイープする 10 kN 電気力学的シェーカーでの動的特性評価。 (4) 永久変形ゼロの合格基準で、定格荷重 150% での 100% 機能耐荷重試験。 (5) ロットごとの塩水噴霧耐食性に関する統計的工程管理 (SPC) サンプリング。 ISO 10813-1 に基づく加速寿命試験により、定格荷重で 5,000 万サイクルの疲労寿命が確認されており、これは一般的な UAV 振動プロファイルでの約 28,000 飛行時間に相当します。この製品は ISO 9001:2015、CE、RoHS、および REACH 認証を取得しており、防衛調達コンプライアンスに必要な完全な材料開示が提供されています。

応用分野

1. プロ仕様の映画および放送カメラ用ジンバル
2. 耐久性の高い国境警備および沿岸警備隊の UAV
3. 精密農業および作物監視ドローン
4. 電力線およびパイプラインの検査プラットフォーム
5. 大気研究および気象監視 UAV
6. 戦術 ISR (情報、監視、偵察) システム
7. 海洋石油・ガス施設検査用ドローン
