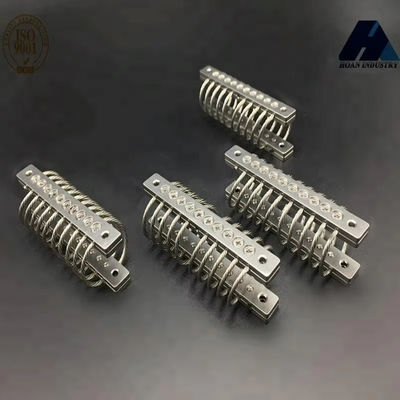

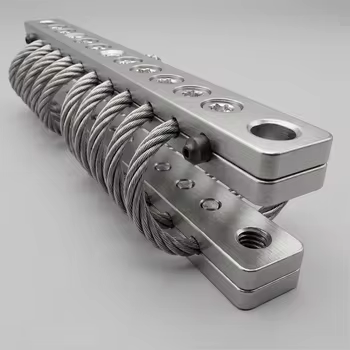

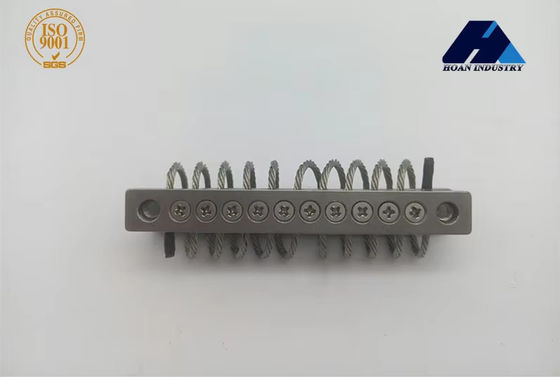

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

まとめ：
JGX-0160E-4.8A は、コンパクトな UAV カメラ アプリケーションでの精密な振動制御のために設計された完全金属製のジンバル防振装置です。その全金属構造はゴムやエラストマー部品を完全に排除し、温度変動、紫外線暴露、または化学物質との接触による影響を受けずに一貫した減衰性能を実現します。独自の振動消散機構は機械エネルギーを数ミリ秒以内に熱に変換し、本質的に信頼性の高い絶縁を実現し、製品の耐用年数全体にわたってメンテナンスが不要です。タイプ A の取り付け構成による 4.8KG の定格荷重は、軽量の FPV およびアクション カメラのペイロード向けに最適化されています。

垂直荷重性能

45°方向の荷重性能

横荷重性能

減衰機構と材料工学

JGX-0160E-4.8Aは、純度の高い振動制御によりクラス最高の振動制御を実現します。全金属構造建築。アイソレーターの急速なエネルギー散逸この機構は、内部接触界面での乾燥摩擦を通じて機械振動エネルギーを低級熱エネルギーに変換し、サイクルあたり 3 ～ 5 ミリ秒以内に周囲の空気中に受動的に消散します。作動油の漏れ、エラストマー要素の亀裂、機械的リンケージの磨耗がなく、全金属アーキテクチャにより、UAV の動作寿命全体にわたって一貫したメンテナンス不要の減衰性能が保証されます。

ベース プレートは 6061-T6 アルミニウム合金ビレットから機械加工され、硬質陽極酸化表面仕上げ (タイプ III、MIL-A-8625 準拠) が施されています。これにより、カーボンファイバードローンフレームに取り付けたときに、スチールとカーボンファイバーのインターフェースで一般的な故障点となるガルバニック腐食に耐える 50 ミクロンの酸化層が形成されます。黒色酸化皮膜を施したグレード 12.9 合金鋼ソケット ヘッド キャップ ネジが標準留め具として付属しており、耐振性アセンブリのために中強度のネジロック剤があらかじめ塗布されています。

インストールガイド

1. 最適な減衰性能を得るには、積載重量が 1.4N ～ 3.4N (最大静荷重 4.8N の 30% ～ 70%) の範囲内にあることを確認してください。
2. ジンバル フレームの形状に基づいて、必要な取り付け構成 (A ～ E、または S タイプ) を選択します。標準 4.8A モデルは構成 A で出荷されます。他の構成もリクエストに応じて利用可能です。
3. すべての取り付け面をイソプロピル アルコールで拭きます。塩水噴霧環境で使用する場合は、ファスナーのネジ山に焼き付き防止剤の薄いフィルムを塗布します。
4. 設置後、飛行展開前に5～500Hzの地上振動掃引試験を実施し、絶縁性能を検証します。

品質保証と基準への準拠

すべての JGX-0160E-4.8A アイソレータは、出荷前に 4 つの必須の品質ゲートを受けます。(1) CMM 装置を使用した、設計図面に対して ±0.02 mm の精度の寸法検査。 (2) 永久歪みゼロの定格荷重の 150% でのワイヤ ロープの張力検証。 (3) 動電式加振機テーブル上で 5 ～ 2000 Hz の周波数掃引にわたる動的剛性の特性評価。 (4) 原材料の熱番号までのロットのトレーサビリティを備えた目視および寸法の最終検査。当社の ISO 9001:2015 認定生産施設は、スチール コイルの入荷から完成品のシリアル番号付けに至るまで、完全なバッチ トレーサビリティを維持しています。

応用分野

1. 航空写真と映画撮影用 UAV
2. 産業用検査および資産監視ドローン
3. 精密農業調査プラットフォーム
4. LiDAR および熱画像ペイロード マウント
5. FPV レーシング & フリースタイル クアッドコプター
6. 捜索救助用ドローン システム
