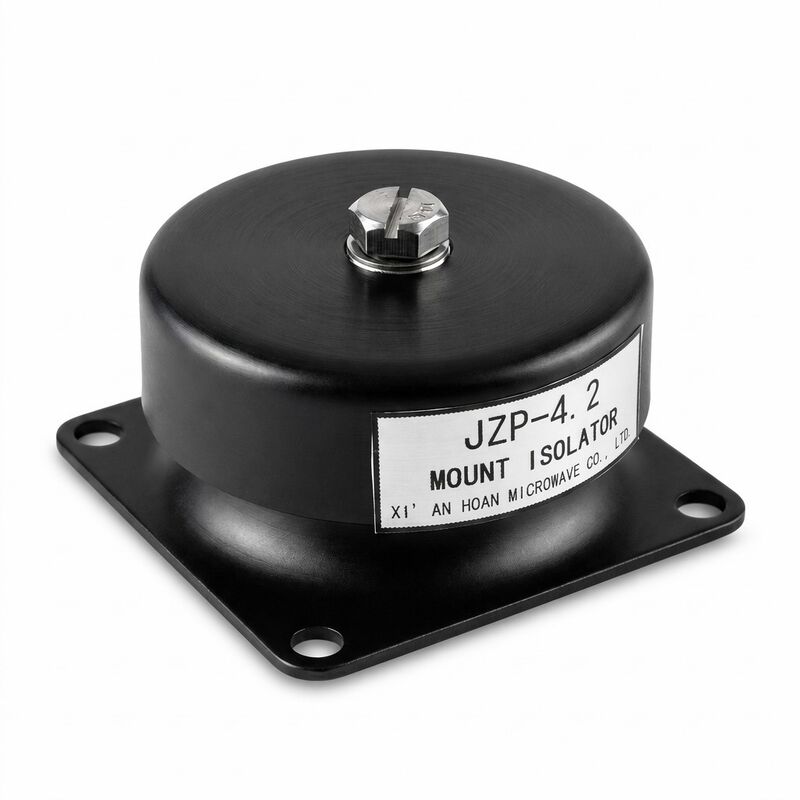

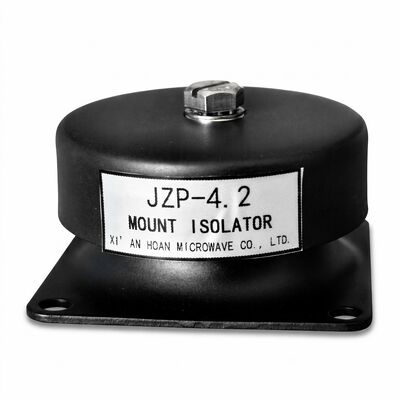

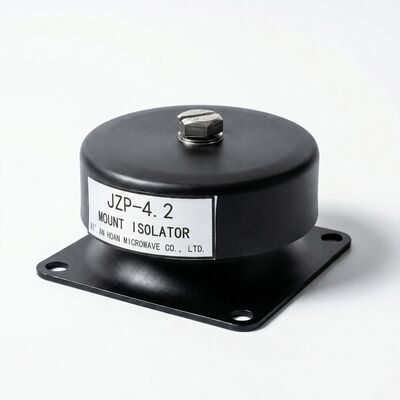

JZP-4.2 耐薬品性ゴム製防振マウント 軽機械絶縁用ショックアブソーバーマウント

JZP-4.2 は標準的なゴム製マウントとどう違うのですか？

ほとんどの市販のゴム製防振アイソレーター製品は、油、燃料、または工業用溶剤にさらされると数ヶ月で劣化します。JZP-4.2防振アイソレーターマウントは、材料レベルでこの故障点を解決します。そのエラストマーコンパウンドは、アクリロニトリルブタジエン（NBR）と選択されたフルオロカーボン修飾剤で配合されており、ASTM D471浸漬試験で汎用天然ゴムよりも3〜5倍*優れた膨潤耐性を備えています。燃料や潤滑油との偶発的な接触が避けられないポンプスキッド、小型コンプレッサー、またはポータブル発電機セットを管理するメンテナンスチームにとって、これは交換間隔の延長と計画外のシャットダウンの削減に直接つながります。

材料組成と化学的適合性

JZP-4.2マウントアイソレーター本体はデュアルデュロメーター構造を採用しています。耐油性の Shore A 55 ±5 の外側ジャケットと、実際のアイソレーション性能を提供する Shore A 42 ±3 の内側コアを組み合わせています。この共加硫設計は、積層マウントで一般的な故障点である接着剤の接合線を排除し、部品全体の重量を90グラム未満に抑えています。

超軽量アイソレーション — 重量が重要な理由

軽量機械用途では、アイソレーションシステムに追加されるすべてのグラムが、支持質量を増加させ、システムの固有振動数を低下させます。これは、機器自体の励振範囲に入ることがよくあります。JZP-4.2ショックアブソーバーマウントは、ユニットあたりわずか 85 ±5 g で、その負荷クラス（定格静荷重 5〜50 kg/マウント）で最も軽量なアイソレーションマウントの 1 つです。40 kg のコンプレッサーパッケージの下に 4 点で取り付ける場合、アイソレーターの総重量は 0.34 kg 未満となり、支持質量の 1% 未満です。これにより、より大きなベースプレートや追加のカウンターウェイトを必要とせずに、元の機器のフットプリントを維持できます。

同等負荷のマウントとの重量比較:

取り付けと寸法データ

典型的な展開シナリオ

• コンパクトディーゼル発電機（2〜8 kVA）: エンジン・オルタネーターサブフレームと外装エンクロージャーの間にボルトで固定され、25〜50 Hz の振動をキャノピーパネルから分離します。耐油性配合により、給油中の避けられないディーゼル燃料の漏れに対応します。
• 実験室用真空ポンプ: ロータリーベーンポンプおよびスクロールポンプ（15〜40 kg の範囲）の下に取り付けられ、構造伝達騒音をベンチトップに伝達するのを防ぎます。ゴム製防振アイソレーター材料は、偶発的な真空ポンプオイルミストに対して不活性です。
• ポータブルエアコンプレッサー: 24〜50 L のタンクアセンブリの下に 4 点で取り付けられ、総支持質量は 30〜80 kg です。耐薬品性により、コンプレッサーオイルの持ち込みから保護します。
• 船舶用ビルジポンプモジュール: 密閉されたビルジコンパートメントでは、JZP-4.2 は、作業船や漁船で一般的なディーゼル燃料や潤滑油の痕跡を含むビルジ水への断続的な暴露に対して定格されています。

よくある質問

Q: JZP-4.2 は保護カバーなしで屋外で使用できますか？
A: はい。NBR ベースのコンパウンドには、UV 安定剤とカーボンブラックフィラーが含まれています。直射日光への暴露は 2〜3 年で表面の変色を引き起こしますが、アイソレーション性能には実質的に影響しません。簡単なシートメタルシールドは、外観が気になる場合に耐用年数を延ばします。

Q: 取り付け中にトルクが 22 N・m を超えた場合はどうなりますか？
A: 過剰なトルクは、ゴムを設計プリロードを超えて圧縮し、動的剛性を高め、アイソレーション周波数を上昇させます。M8 スタッドは最大 25 N・m の強度がありますが、アイソレーション性能は 18〜22 N・m で最適化されます。校正済みのトルクレンチを使用してください。

Q: JZP-4.2 は、同じ M8 ねじを持つ円筒形ゴムマウントの直接交換品ですか？
A: 機械的にははい — M8*1.25 インターフェースは標準です。ただし、マウントあたりの静荷重を確認してください。JZP-4.2 は 5〜50 kg の定格です。50 kg を超えると過度のクリープが発生します。5 kg 未満で実行すると、十分なプリロードが得られず、チャタリングが発生する可能性があります。
