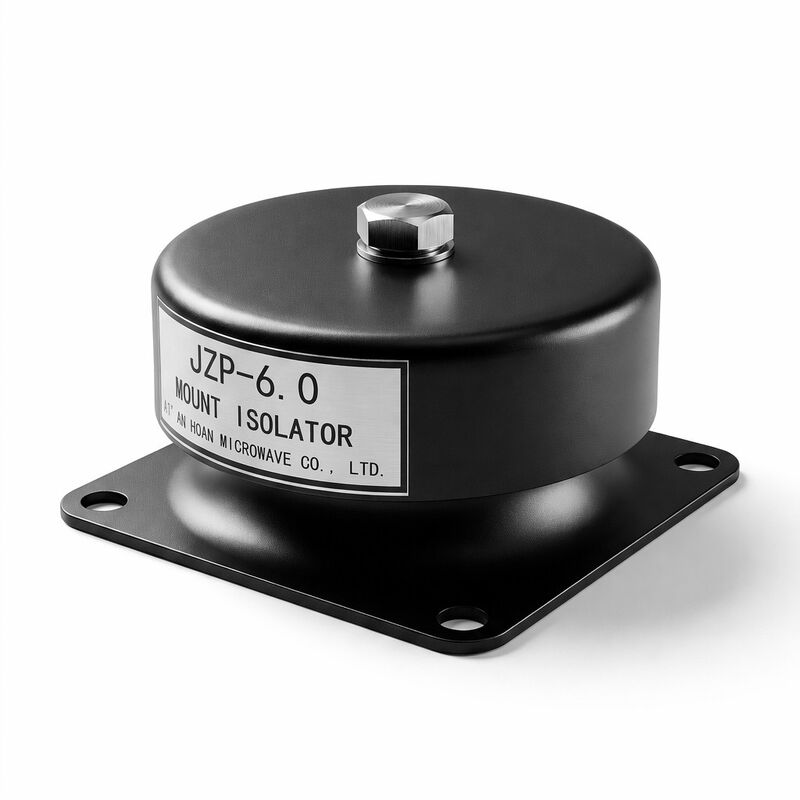

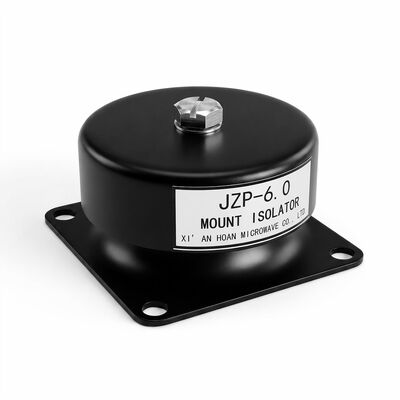

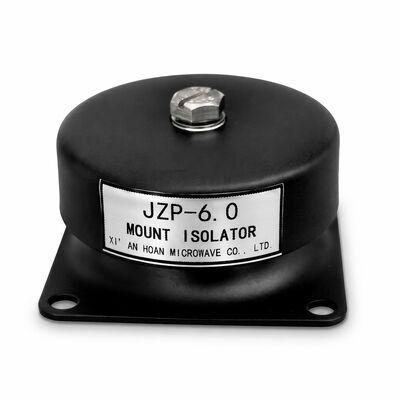

JZP-6.0 広温度範囲ゴム製衝撃吸収材 マイクロ振動フィルタリングダンパー 精密機器用

JZP-6.0 幅広い温度範囲ゴムショック吸収器 極限のために設計された精密隔離

JZP-6.0は,振動隔離が広い温度範囲-40°C~+120°C.標準ゴムのマウントは,零下温度ではかなり硬化し,高温環境では過度に軟化します.予測不能な孤立行動につながりますJZP-6.0は,熱安定した NR/SBR 化合物製剤により,この問題を克服し,全熱操作窓を通して Shore A 55±5 硬さを維持します.環境条件に関係なく予測可能なダムリング特性を確保する.

熱安定技術

JZP-6.0の耐熱性の鍵は 交差点密度の最適化と 抗酸化パッケージにあります半EV (効率的な vulkanisation) 固化システムでは,従来のポリ硫化ネットワークと比較して優れた熱安定性を持つ単硫化および二硫化交差リンクを生成する阻害フェノールとリン酸安定剤の 合成抗酸化剤の混合物で化合物は高温で酸化分解に抵抗し,極寒でもゴムの弾性を維持する.ガラスの移行温度は,選択的な柔性化剤を組み込むことで -50°C以下に抑制され,低温の脆さを防ぐ.

センサーのための微振動フィルタリング

レーザー干渉計,電子顕微鏡,座標測定装置を含む敏感な機器MEMS ベースのセンサーマレイは,移動幅が 0 未満の環境振動から隔離する必要があります.JZP-6.0はセンサーのための微振動フィルタリング30Hz以上の周波数では 伝達性は0以下に低下します1近くにあるモーターやポンプや歩行者による高周波の微振動を効果的に弱体化します.マウントは機械的な低パスフィルターとして機能します.静的重力負荷のみを通し,精密測定に関連する周波数スペクトル全体で振動エネルギーをブロックする..

寸法と機械仕様

温度依存性能マトリックス

マイクロ振動隔離性能

センサーと機器の統合ガイドライン

• オプティカルテーブルおよびレーザープラットフォーム: 4点の固定配置で,すべての固定装置に負荷を均等に ± 5% 内に分散する
• CMMおよび検査ステーションでは,作業部品と固定装置の質量を含む測定セル全体を分離する.
• MEMS センサー試験用箱では,振動源 (床/建物構造) とセンサーの固定板の間に設置する装置
• マウントの周りの最小空隙: 制限のない横向きの傾きのために15 mmの半径
• ケーブル管理: センサーケーブルには,マウントを回避する並行振動伝送経路を作成しないサービスループが含まれていることを確認

環境試験と検証

各JZP-6.0設計変種は,1000時間の温度120°Cでの熱老化と周期的な動的硬さ検証を受けます.低温40°Cで72時間冷浸試を行い,その後衝撃耐性を測定する.-40°Cから+120°Cまでの周期的な熱ショック (100サイクル,30分間の停留) ISO 9227の塩噴霧曝露96時間これらの試験結果を記録するバッチ証明書は,品質管理システムに保管され,顧客の監査のために利用可能である..

産業と応用

JZP-6.0は半導体リトグラフィーサポートフレーム, 光学検査ステーション隔離, 実験室遠心分離器減圧, 医療イメージング機器ベース,精密なCNC機械ツールの平準化試験室の環境振動制御JZP-6のメリットは,冷蔵庫のロジスティック機器から鋳造工場付近の計測研究室まで,温度変動が要求された振動隔離要件と一致するすべてのアプリケーションに適用されます..0の熱不変性能エンベロープ
