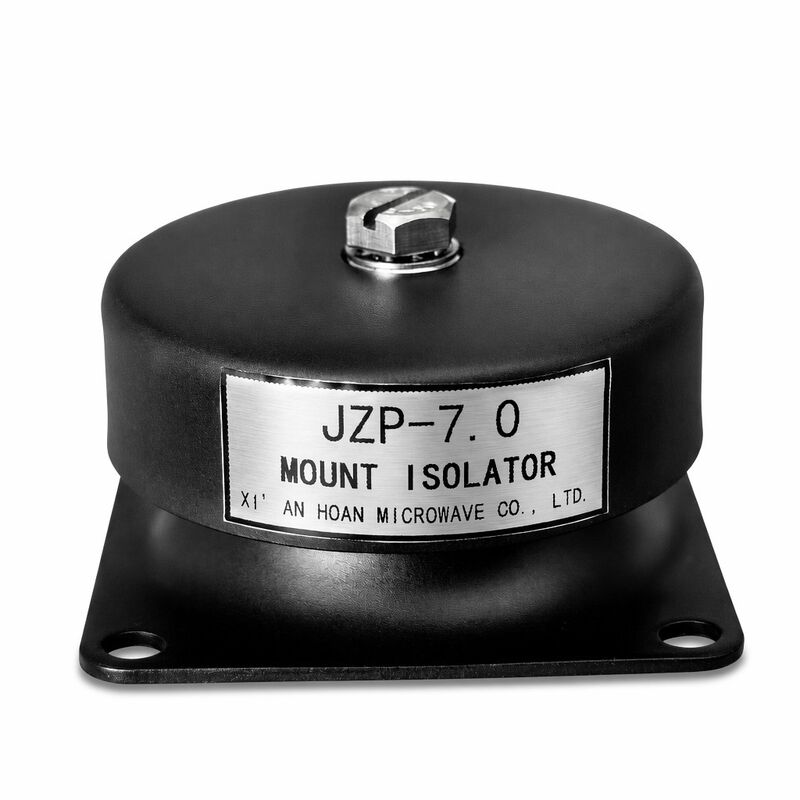

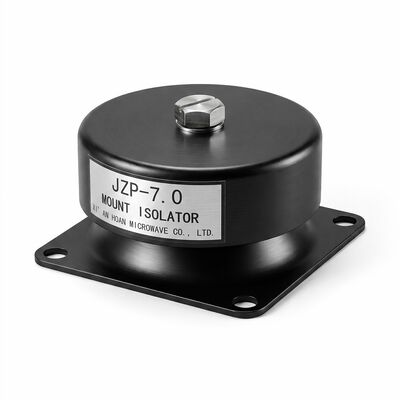

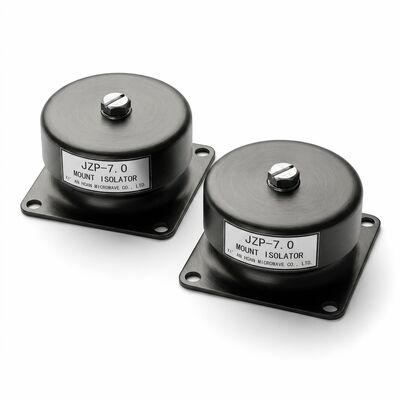

JZP-7.0 ラバーショックアブソーバー 1000000+ サイクル疲労試験済み、レガシー機器用ドロップインレトロフィットダンパー

JZP-7.0耐久性評価ゴムショック吸収器 旧機器の改装用に設計された

重要な生産機械が15~25歳になり,元の振動固定装置が利用できなくなると,保守チームは3つの不快な選択肢に直面します.8~12週間のリードタイムでカスタム製造の支払いJZP-7.0は,このジレンマを排除する. JZP-7.0は,JZP-7.0では,JZP-7.0は,JZP-7.0では,JZP-7.0では,JZP-7.0は,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZP-7.0では,JZ1,000,000+ サイクル疲労テスト設計された古い機器のためのドロップインリトロープ機械の改造なしで 最も一般的なマウントインターフェースの幾何学に一致する 棚に備える代替品を提供します

疲労検証 型式承認を超えて

JZP-7.0の百万サイクル耐久性評価は,プロトタイプサンプルでの1回限りの資格試験ではありません. それは生産・ロット検証です:すべての複合品は,100%のストレッチ幅で1時間疲労クーポン試験を受けます.,0002 Hz で1000 回.受容基準は,10* 増幅下では可視裂け目ゼロ,静的傾斜の変化は ≤ 5% で,硬度偏差は ≤ 3 点である.この統計的プロセス制御アプローチは,データシートに掲載された疲労評価が継続的な生産品質を反映することを意味します.数年前に製造された 単一の金色のサンプルから 得られた結果ではありません

ゴム と 金属 の 結合 の 完全 性

スタッドマウント隔離器の最も一般的な故障モードは,ゴムボディと鋼筋ベースプレートまたは埋め込まれたスタッドとの間の結合線分離である.JZP-7.0は2層接着システムを使用する:砂砂吹き鋼の表面に施されたChemlok 205のプライマーコーティング (Sa 2.5プロファイル,荒さ50~75μm),その後,プライマーの開き時間内にChemlok 220のカバーコーティングが適用されます.このシステムは150°Cで vulkanisation中に後硬化されます.ゴムそのものの破れ強度を超えた化学結合を作り出す. ASTM D429 方法Aによる破壊性結合試験は,各生産バッチの犠牲サンプルに実施される.バッチの受容のために,ゴムボディ内側で障害が発生しなければならない..

化学および環境耐性プロファイル

アコースティック・ダミング・コントリビューション

JZP-7.0は構造的な振動隔離を超えて,構造性による音消化によって職場の騒音削減に貢献します.典型的な4点圧縮機の設置構成では,JZP-7で硬い鋼鉄からコンクリートへのアンカーボルトの交換.0マウントは,生産フロアで機械の騒音と最も関連している周波数帯である100~500Hzオクターブ帯で,構造による騒音伝達を812 dB (A) 減少させる.この音響の利点は,振動隔離を提供する同じ減圧メカニズムの副効果です追加の音響処理を必要としない.

改装計画と調達

比較隔離性能

保証とライフサイクルサポート

JZP-7.0は,製造欠陥と正常な運用条件下での名乗負荷下での15%を超える早圧セットに対する24ヶ月保証があります.50個以上の改装プロジェクト,既存のマウント仕様をレビューし,次元互換性を確認し,インストール配列の推奨を出すために専用アプリケーションエンジニアが割り当てられます.メンテナンスストック保有の推奨事項は,顧客が交換した間の平均時間をベースに提供されます.過剰な在庫運搬コストを伴わずに 備品が利用可能であることを保証する.注文前に最初の互換性スクリーニングを支援するために,最もよく見られるレガシーマウント足跡をカバーする次元交換ガイドが利用可能である.

改装アプリケーションの例

JZP-7.0は,1998年−2008年のHaasおよびDMG MoriのCNC加工センター (M12基座マウント) のリトロフィットに成功して展開されている.キャリーとトラーンの遠心冷却機コンプレッサーベース (95mm平方足跡)インゲルス・ランドとアトラス・コプコの回転螺旋圧縮機パッケージ ハイデルベルクとコモリの印刷機隔離フレームとアーブルクとエンゲルの注射型機マウント既存のマウントが取り除かれました, 設置面を清掃し,JZP-7.0は機械ベース内の同じスローリングインターフェースに設置設置後の振動レベルが,元の機器仕様を満たすか,またはそれを上回るかを確認した.
