| ブランド名: | Hoan |
| モデル番号: | JZP-7 だった5 |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
安全な相互結合のジオメトリと 永久に鋳造された追跡システムで 構成要素の分離が選択肢でない場合 妥協のない振動制御を提供します
固定されたゴムと金属のマウントでは 接着接着体は 唯一の障害点です 持続的な動力的な負荷や 熱循環や 予期せぬ衝撃事件下で粘着剤の劣化によりゴムと金属が分離し,予期せぬ設備の停止時間や動作障害が発生します..

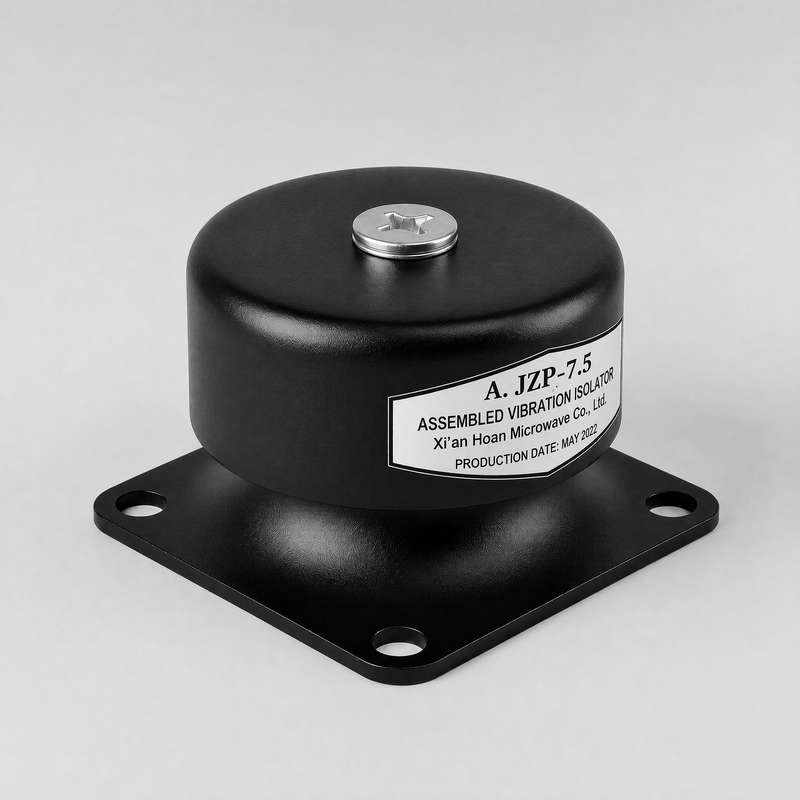

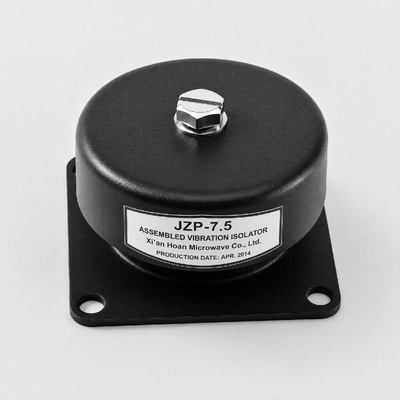

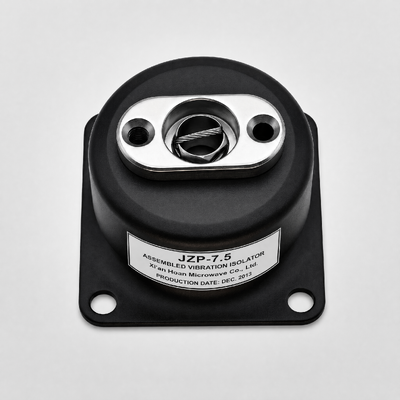

JZP-7.5は,この固有の制限をメカニカル・インターロック・ジオメトリゴムボディは3次元で鋼筋コアを包み込み 化学結合が時間とともに劣化しても解けられない物理的なロックを形成しますこの設計原理は,高信頼性のエンジニアリングと苛酷な産業環境で一般的に適用され,現在,産業用振動隔離アプリケーションで使用できます.
メカニカル・インターロック + 化学結合により 余剰負荷経路が作られます 定量負荷下では分離は不可能です
単一接着器は 100%の負荷を運ぶ 検査には見えない 損傷が起こるまで検出できない
JZP-7.5ユニットは,鋳造プロセス中に永久にマークされています鋳造されたパトの識別コード表面印刷や粘着ラベルとは異なり,このコードはゴムボディの不可欠な部分であり,製品の使用寿命全体に耐久性があります.
原材料のバッチ,生産日,模具穴番号,各マウントのQC試験結果を追跡します.ISO 9001:2015とIATF 16949の準拠のために必須です.
現地での実績調査の場合,ロットレベルでの追跡は,広範なリコールや完全な交換なしで特定の生産ラットの標的調査を可能にします.
鋳造されたコードは削除,コピー,または操作することはできません. 代替マウントが本物のWNRLN製品であることを供給チェーンに保証します.
ロトデータは,顧客がマウントの年齢とサービス履歴を追跡できるようにし,メンテナンス管理システム内の状態に基づく交換スケジュールを容易にする.
| 性能パラメータ | |
|---|---|
| モデル | JZP-7 だった5 |
| 名目負荷容量 | 7.5kg |
| 負荷下での変形 | ≤0.3mm |
| レゾナント周波数 | 35±3Hz |
| 振動周波数範囲 | 10Hzから100Hz |
| 動作温度 | -45°Cから+65°C |
| ショック に 耐える | 100g/6ms |
| 衝動抵抗 | 40g/11ms |
| 耐候性 | すごい |
| 尺寸データ (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|
| D | H | h | A について | B について | d1 | MG | R | |
| 58mm | 29mm | 17mm | 50mm | 60mm | ¥5.5mm | M6 | 5mm | |
JZP-7.5は,精密な式を組み合わせた天然ゴム化合物と亜鉛で覆われた炭素鋼のコアゴム製剤は,振動サイクルあたりのエネルギー消耗を最大化するために,高い内部減圧 (tan δ ≥ 0.15) に最適化されています.鋼芯は,金属ゴムインターフェースで長期間の耐腐蝕性を確保するために,鋳造前に消化処理を受けます..
放出前に各生産組は,包括的な試験順序に服します.
ゴム複合物のリオメーター試験と鉄芯の寸法検査
岸 A 硬度検査と,定義された間隔で模具腔の視覚検査
ダイナミック硬度曲線の検証,引き抜き力試験,追跡性コードの可読性チェック
保存されたサンプルは,各ロット番号で5年間アーカイブされ,鋳造された追跡コードで取得可能である.
分離防止設計は,一時的なトルクピークが結合されたインターフェースに挑戦する頻繁なスタート・ストップサイクル中にマウントの整合性を保証します.
屋根の冷却装置と空気処理装置は,天候条件に優れている性能と,アクセスが難しい設置位置で安全なロック機能が備わっています.
追跡性は,設置状態が運用的に不可欠なスタンバイ電源システムのスケジュールされた保守プログラムをサポートします.
試験可能なメンテナンス記録を必要とする規制された産業のための完全なロット追跡を備えた連続用ポンプの振動隔離
Q: 結合構造は,標準の粘着ゴムマウントとどう違いますか?
標準の固定装置は ゴムと金属の間の 化学的粘着にのみ依存します5 adds a three-dimensional mechanical interlock—the rubber is physically captured around the steel core geometry—creating a redundant load path that prevents separation even if the adhesive bond weakens over time.
Q: 鋳造された追跡コードは屋外での暴露に耐えるか?
ええ,このコードは,火熱化中にゴムボディに形作られ, 恒久的な構造の特徴になります.劣化なく全動作温度範囲.
Q: lôts の追跡性 監査 に は どんな 文書 が 提供 さ れ ます か.
要求に応じ 鋳造コードをリンクする 批量追跡証明書を 提供します: 原材料の分析証明書,生産日時,シフト,模具穴番号, 製造中の検査記録QCの最終的なリリースドキュメント.
JZP-7.5を指定します. 振動隔離アプリケーションのための相互接続抗分離構造. 評価のための次元図,材料証明書,サンプルユニットを要求します.
