| ブランド名: | Hoan |
| モデル番号: | JZP-8だ5 |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

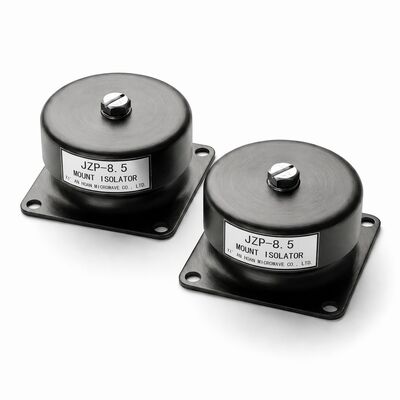

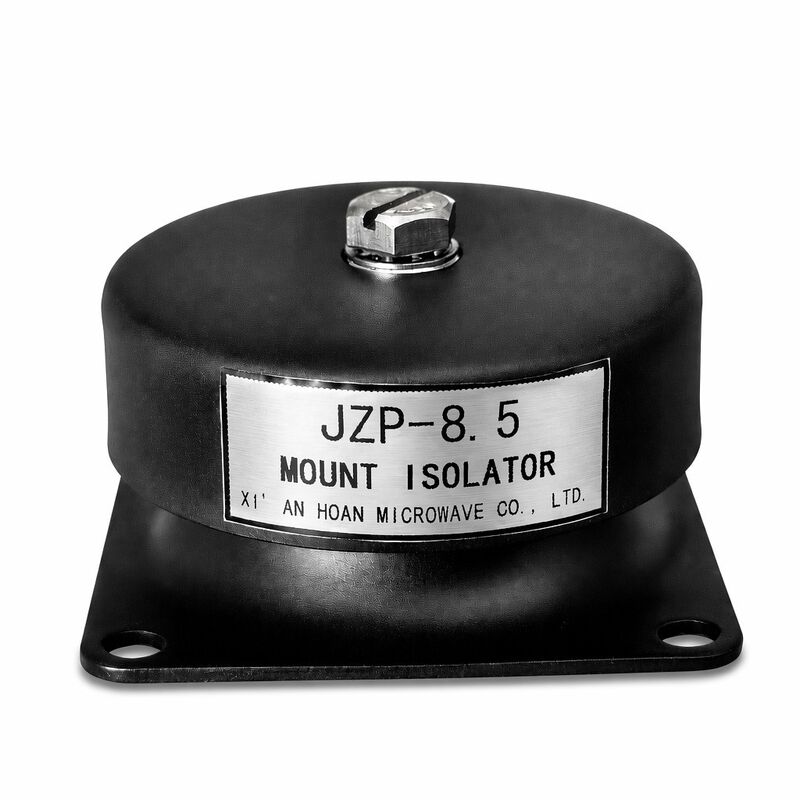

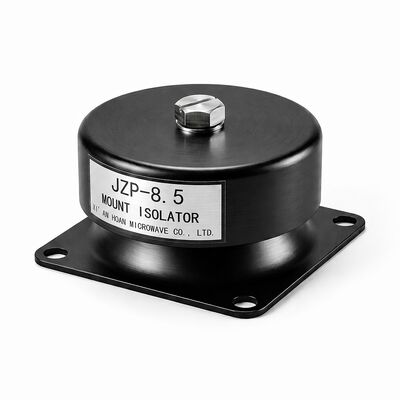

についてJZP-8だ5ゴムと金属の振動隔離器は,マウントあたり8.5kgの名乗負荷で,産業振動隔離における2つの持続的な課題を解決します.固定表面の不規則性と固定装置の緩解性. その弾性元素は,安装中に角偏りと平行オフセットに対応します.統合された反緩解スレッドシステムは,延長されたサービス間隔でクランプの整合性を保ちます.
現場装置では 完全に平らで並列な 設置面がほとんどありません5つのゴムエレメントは, ±15°の角偏差と ±3 mmの交配表面間の平行偏差を吸収するために折りたたむ.シャイリングや磨きをする必要がなくなり既存のインフラストラクチャを改造できない後装シナリオでは,安装作業を推定30~40%削減するエラストメアは,一旦並べられ,トルクが与えられ,元の幾何学に戻り,設置調整によって定数隔離性能が損なわれないことを保証します.
JZP-8.5は,二重保護アプローチを通じてこれを解決します.ナイロン挿入式ロックナッツで,連続振動下で支配的なトルクを維持するこの機能は,ゴムと金属のインターフェイス全体に固定力を均等に分配する粘着された鋼洗浄機面を備えています.加速式ベンチ試験における000回以上の負荷サイクル初期設置と将来の保守へのアクセスを簡素化するため,二次スレッドロック化合物は不要です.
| パラメータ | 仕様 |
| モデル | JZP-8だ5 |
| マウント毎の名乗負荷 | 8.5kg |
| 定位負荷下における静的屈曲 | ≤0.3mm |
| 自然周波数 (垂直) | 35 ± 3 Hz |
| 動作温度範囲 | -45 °Cから+65 °C |
| ショックパルス評価 | 100 g / 6 ms ハーフサイナス |
| ピーク加速反応 | ≤3.6 km/s2 |
| 減圧係数 | 0.5 |
| 隔離効率 (10500 Hz) | ≥ 90% |
| 体の直径 | 58mm |
| 設置高度 | 29mm |
| 固定糸 | M6 × 10 |
| 足跡 が 増える | 60 mm × 50 mm |
| 角偏差能力 | ±15° |
| パラレルオフセット容量 | ±3 mm |
最適な性能のために,JZP-8.5を機器足と基礎の間のゴム要素で配置します.調整されたレンチを使って,M6固定器を810 N·mのトルクに締めます.統合されたナイロンロックナッツは十分な支配的なトルクを提供します. 液体糸ロック化合物を適用しないでください.それらはゴム要素と化学的に相互作用する可能性があります.隔離装置は,ゴムに1mm以上の目に見える裂け目,変形,または固定装置がないか毎年検査する.振動隔離性能を維持するために,劣化兆候を示す隔離装置を交換する..
