JZP-10.5 ゴム製防振ゴム マウント 最適化された動的・静的比率 オゾン割れ防止 NR製防振ゴム

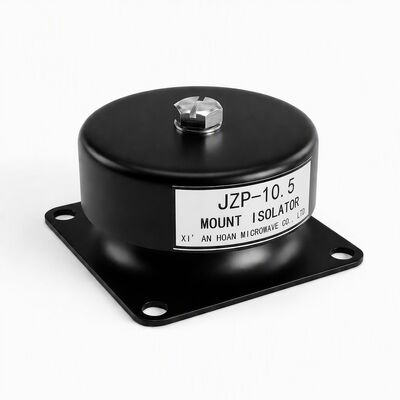

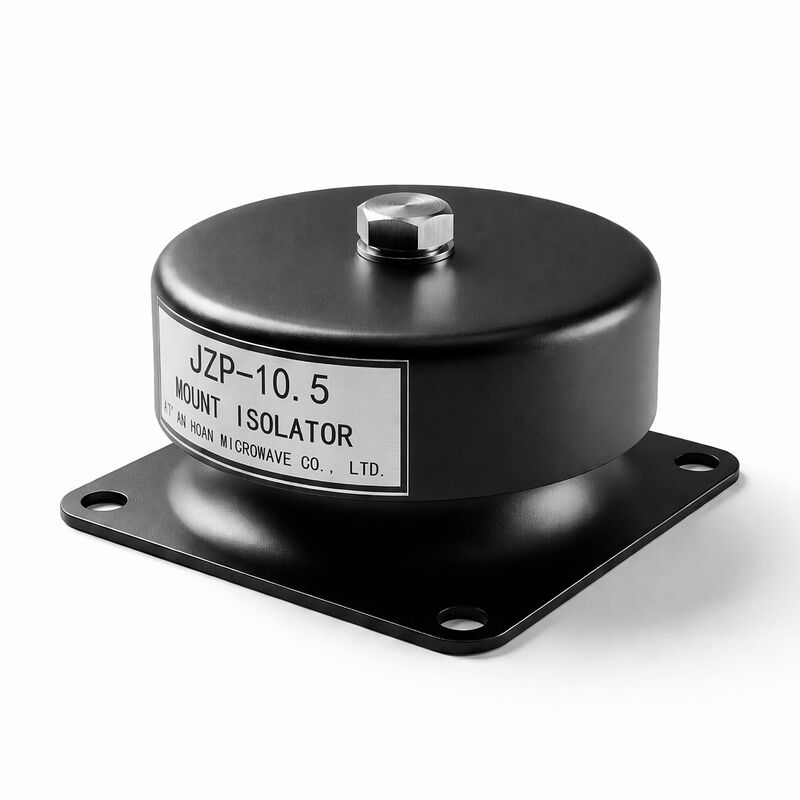

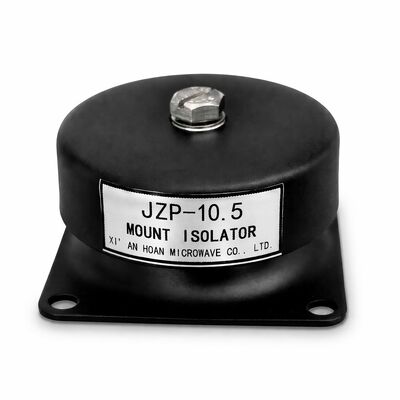

JZP-10.5 高精度ゴム製防振マウント

JZP-10.5材質安定した動的・静的剛性特性と長期的な環境耐久性を必要とする産業機器向けに設計されています。その主な特徴は、動的・静的剛性比が≤1.4であるNR配合です。これは、定常荷重と振動条件の両方でマウントが予測どおりに動作し、回転機械の共振ドリフトを防ぐための重要なパラメータです。製造プロセスと品質保証

圧縮成形

• — 各JZP-10.5ユニットは、150〜160℃の高温高圧圧縮成形により製造され、ゴム全体に完全な架橋密度を達成し、バッチごとに一貫した機械的特性を実現します。加硫金属接着
• — スチールコアは、ゴムの加硫前に亜鉛リン酸塩前処理とChemlok接着剤コーティングを受け、ゴム自体の引裂強度をはるかに超える8 MPa以上の接着強度を実現します。100%荷重-たわみ試験
• — すべての生産ロットは、MTSサーボ油圧試験フレームで静的および動的剛性曲線についてサンプリングされ、36ヶ月間完全なトレーサビリティ記録が維持されます。オゾンチャンバーバッチ検証
• — 各バッチのNRコンパウンドサンプルは、ASTM D1149に従って40℃で50 pphmのオゾンに72時間暴露され、目に見える亀裂がないことが受け入れ基準となります。技術仕様

モデル

JZP-10.5の≤1.4の動的・静的剛性比は、そのクラスで際立った特徴です。実際には、これは静的予圧から動的励振への移行時にマウントの剛性が40%を超えて増加しないことを意味し、一般的なゴムマウントでよく見られるシステム固有振動数のシフトを最小限に抑えます。これは、動作RPMの範囲全体で共振回避が不可欠な可変速機器に特に価値があります。

耐オゾン性のNR配合には、p-フェニレンジアミン系老化防止剤と表面にブルームするマイクロクリスタルワックスが組み込まれており、保護膜を形成します。この二重メカニズム保護は、穏やかな気候での5年以上の屋外暴露に相当する加速耐候性試験で検証されています。

設置ガイドライン

取り付け面の平坦度は、取り付けフットプリント全体で0.2mm以内であること

• 締め付けトルク: M10スタッドの場合 25-30 N·m
• 緩みを防ぐため、必ず平座金とスプリングワッシャーの組み合わせを使用してください
• 自由なたわみを可能にするため、ゴム本体の周りに最低5mmの間隔を空けてください
• マルチマウントシステムの場合、荷重分散がマウント間で±10%を超えないようにしてください
• 主な用途

HVACシステム

• — チラーコンプレッサー、冷却塔ファン、エアハンドリングユニットを建物構造から隔離産業用ポンプ
• — 遠心ポンプおよびダイヤフラムポンプの設置における配管伝達振動の低減発電機セット
• — 最大50 kVAのディーゼルおよび天然ガス発電機セットのアンダーフレームアイソレーションコンプレッサーステーション
• — 冷凍および空気圧システムにおけるピストンおよびスクロールコンプレッサーのアイソレーション繊維機械
• — 生産環境における織機および精紡機の振動ダンピング梱包・出荷

標準梱包: WNRLNブランドの個別箱、PEフォームインサート付き、輸出グレードの二重壁段ボールマスターカートンに50個入り（420*320*250mm、総重量約11kg）。OEM注文の場合は、カスタムラベリングとバーコーディングが可能です。標準出荷は、深センまたは広州港からの海上輸送（FCL/LCL）で、緊急配送の場合は空輸エクスプレスオプションもあります。

カスタマイズオプション

コンパウンド硬度調整（ショアA 45〜70の範囲）、代替スタッド寸法（M8、M12）、腐食性環境用のステンレス鋼ハードウェア、および拡張温度範囲（-60℃〜+200℃）用のシリコンゴムバリアントを提供しています。カスタム配合には最低注文数量が適用されます。

エンジニアリングチームにご連絡くださいお客様のアプリケーション要件に合わせて、カスタマイズされた推奨事項を提供します。
