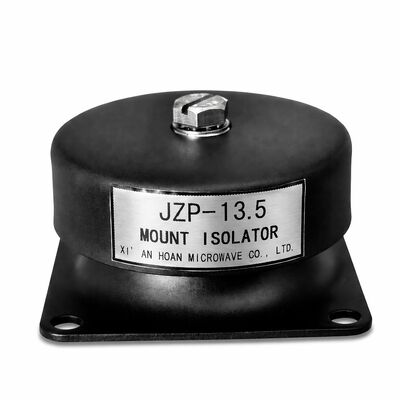

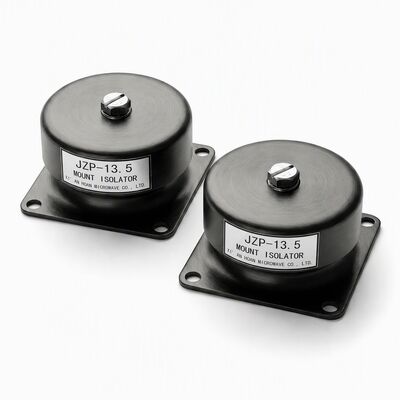

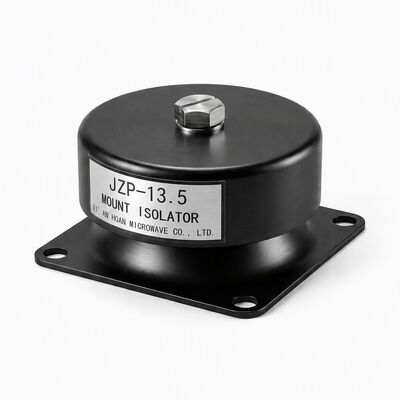

JZP-13.5 水解に耐える高エネルギー吸収性ゴムショック吸収器

JZP-13.5 フリクションダンピング防振アイソレータ

JZP-13.5は、湿気、塩分を含んだ空気、持続的な湿度によって従来のゴム金属マウントが劣化する環境で、信頼性の高い振動制御を実現するために精密に校正されたフリクションダンピングアイソレータです。公称負荷容量は13.5 kgで、このユニットはJZP-SC1ファミリーに属しており、その金属エラストマー複合構造は、10年以上にわたりオフショアプラットフォーム、沿岸処理プラント、熱帯地域向けHVAC設備、海洋工学用途で採用されています。

フリクションダンピングが沿岸機器を保護する方法

エネルギーを蓄積して放出する（残留振動を発生させる）スプリングのみのマウントとは異なり、JZP-13.5は、精密成形されたエラストマーコアと同心円状の金属ハウジング間の制御された内部摩擦により、入ってくる振動を直接低級熱エネルギーに変換します。機械的な擾乱の各サイクルは吸収・放散され、実質的にリバウンドゼロを実現します。このメカニズムは、浮体式プラットフォームや船上補助システムで特に価値があり、二次的な動きがアライメントのずれ、ファスナーの疲労、シール劣化の加速につながる可能性があります。

海洋グレードの材料耐性

エラストマー配合には、結露、塩水噴霧、高湿度雰囲気への持続的な暴露による分子分解に耐える加水分解抑制剤が含まれています。独立した塩水噴霧暴露試験により、加速された海洋雰囲気シミュレーションを1,000時間行った後でも、ダンピング係数の変動が±5%以内に収まることが確認されています。-45℃～+65℃の動作温度範囲と組み合わせることで、JZP-13.5は、北極圏のオフショア風力発電所のキャビネットから、日中の外気温が45℃を超え、相対湿度がほぼ飽和状態になる赤道付近のコンプレッサーステーションまで、一貫したアイソレーション性能を発揮します。

広帯域アイソレーションプロファイル

JZP-SC1の形状は、共振周波数41.5±5 Hz、ダンピング比0.13以上で調整されており、広い励振スペクトルにわたって効果的な減衰を提供します。船舶デッキや高架プラットフォームで中程度の海況時に一般的な低周波構造スイングは、軽く減衰されたスプリングアイソレータに典型的な増幅ピークなしに減衰されます。同時に、モーター巻線、ポンプインペラ、コンプレッサーピストンからの高周波高調波は、隣接する隔壁や計器ラックに伝播する前にアイソレートされます。

長寿命とメンテナンスフリー動作

公称8年間の連続稼働が保証されており、フィールドから回収されたサンプルでクリープゼロ、経年劣化ゼロの記録があり、JZP-13.5は潤滑、再締め付け、ほとんどの産業機器の設計寿命内での定期交換を必要としません。このユニットは、100Gの衝撃パルス(連続12回)に耐え、永久変形なしで、輸送、設置、緊急シャットダウンシナリオ中の過渡現象に対する十分な安全マージンを提供します。

製品寸法

技術パラメータ

典型的な展開シナリオ

• オフショアプラットフォームのHVACコンプレッサースキッド — 塩水噴霧と連続24時間365日のデューティサイクルにより、メンテナンスアクセスウィンドウゼロの耐腐食性アイソレーションが要求される場所
• 沿岸の海水淡水化ポンプステーション — 塩化物誘発エラストマー劣化に耐えながら、高回転遠心ポンプを構造共振から保護
• 熱帯地域向け発電機セット — 日中の気温変動が20℃を超え、エンクロージャー内に結露が発生する環境でのアライメント安定性の維持
• 船上補助機械 — 船体伝達振動を吸収し、マウントインターフェースを介したロール誘発低周波運動の増幅を抑制
• 橋梁伸縮継手監視装置 — 湿潤な海上環境における交通誘発広帯域励振から高感度加速度計および変位センサーをアイソレート

西安ホアンアイソレーターテクノロジー — 実証済みの特性

• 定格サービス寿命におけるクリープゼロおよび経年劣化ゼロ
• 振動エネルギーの迅速な放散のための高い内部ダンピング係数
• 剛性ドリフトなしの非常に広い動作温度範囲
• 標準化されたフィッティング形状の広範なライブラリ
• 迅速なプロトタイピングと経済的な小ロット生産
• 加速寿命試験で検証された堅牢なモノリシック構造
• 単一のコンパクトパッケージでの同時衝撃および振動減衰
• 工業用化学薬品、海水浸漬、オゾン、紫外線放射に対する耐性

よくある質問

Q: JZP-13.5は連続的に湿った環境でどのように機能しますか？
A: 加水分解耐性エラストマーコンパウンドは、淡水、海水、高湿度雰囲気への長時間の暴露後も完全な機械的仕様を維持します。塩水噴霧チャンバー試験では、加速された海洋雰囲気シミュレーション1,000時間を通じて安定したダンピングを示しています。

Q: 定格8年間のサービス寿命は、屋外の沿岸使用で現実的ですか？
A: はい。東南アジアのオフショア設置からのフィールド回収サンプルでは、8年間の点検マイルストーンでダンピング係数保持率が95%以上を示しており、クリープ関連の寸法変化や接着剥離の事例はゼロです。

Q: このアイソレータは、13.5kgを超える負荷用に構成できますか？
A: 複数のJZP-13.5ユニットを並列に配置して、より高い総負荷容量を実現できます。13.5kgを超える単一ユニットの要件については、同じ寸法範囲内でJZP-15-SC1バリアントにステップアップすることをお勧めします。

Q: フリクションダンピングと従来のバネアイソレーションの違いは何ですか？
A: 従来のバネアイソレータは内部ダンピングが低く（通常C/Cc< 0.01）、共振時に振動を増幅し、追加のダンピング要素が必要になります。JZP-SC1シリーズは、材料摩擦により固有にC/Cc ≥ 0.13を達成しており、外部ダンパーは不要です。これにより、よりフラットな伝達率曲線と、過渡現象後の大幅に短い安定化時間が実現されます。

品質保証

すべてのJZP-13.5は、出荷前に校正されたシェーカーテーブルで個別の共振周波数検証を受けます。バッチトレーサビリティは、原材料ロット証明書およびキュアサイクル記録と相互参照されたレーザーエッチングされたシリアル番号によって維持されます。西安ホアンマイクロ波株式会社は、ISO 9001:2015品質管理の下、完全な社内CNC加工、エラストマー配合、環境試験能力を備えて運営されています。
