JZP-13.5 モジュール式積み重ね可能なゴムショック吸収器 振動チューニング ローータリー機械のスタートトルク緩和

JZP-13.5 モジュール式積み重ねられる振動隔離器

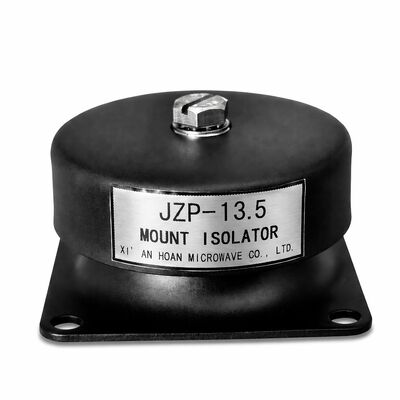

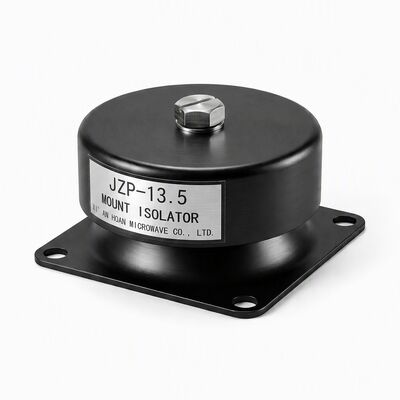

JZP-13.5 摩擦減圧隔離器は,モジュール式スタッキングアーキテクチャーローティング機械装置が多軸振動の課題に対処する方法を変化させる.13.5kg産業用駆動システムで実証された実績JZP-SC1 製品ラインのこのメンバーは,メンテナンスエンジニアとOEM デザイナーにカスタム隔離配列を構築することを可能にします負荷分布とダミング特性は,新しいツールの設計や資格付けなしに,連続,並列,またはハイブリッド構成で同一のユニットを組み合わせることで,

マウントインターフェイスでスタートトルクトランジエンスを解く

電動モーターが静止状態から動作速度まで加速すると,ステータルフレームは安定状態のフルロード値の2-3*に達する反応トルクパルスを経験します.頑丈なボルトのマウントは,直接ベースフレームにこのトランジエントを送信JZP-13は,軸のコップリング,ベルトストレナー,およびベアリングハウジングのマイクロ移動として表現されます.制御されたエラストーマー切削変形によってこのピークトルクイベントを遮断します ゴム金属複合体は,ピークを吸収するのに十分な角順応を生成します余剰オフセットなしで静的均衡に戻る.結果は,クランプの磨き率を測定可能に削減し,連続モーターポンプ組でドライブエンドベアリングの寿命を文書化して延長する..

モジュール型 スタック の 機能

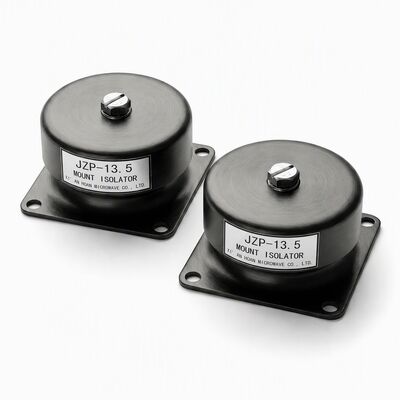

各JZP-13.5ユニットには標準化されたM5スレッドマウントインターフェイスが50*60mmのボルトパターンに搭載されている.機械製の鋼アダプタープレート (ホアンから入手可能) を通してユニットを相互接続することによってエンジニアが組み立てることができる:

• 平行スタック複数の隔離装置が単一の機械脚で負荷を共有し,同じ垂直自然周波数を維持しながら,総容量を13.5kgずつ増加させる
• シリーズスタック垂直鎖に設置された隔離器で,15 Hz以下の超低周波隔離要求の総傾き能力を高める
• ハイブリッド配列横軸分割型ポンプやオフセットモーター重量など,マスの分布が不対称な機械に合わせた並列と連続要素の組み合わせ

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

軸の磨きと焦げの腐食防止

軸と軸承のインターフェースのマイクロモーションフレーティング腐食振動密度の高い環境では,早期の回転装置の故障の主な原因です.粘着剤の磨きと酸化サイクルによって表面材料を徐々に除去するJZP-13.5 隔離器は,軸索線に到達する前に,強迫エネルギーを吸収することで,ベアリング・ジャーナルでの振動幅を損傷の限界を下回らせます. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

技術 的 性能 の 一見

JZP-13.5は,共鳴周波数で動作する41.5 ± 5 Hz減圧比は≥ 013装置の整合性を脅かさない振幅まで弾圧される. 静的傾斜上限は,C/Cc > 0.10です.≤0.3mm単元が動力エネルギーを吸収している時でさえ,軸のアライナメントの許容が維持されることを保証します.100G ショックパルス12回の連続的な衝撃で設計上の使用寿命8年滑り落ちはゼロです

商品の大きさ

テクニカルパラメータ

適用例:モーターポンプ駆動列車

典型的な工業用ポンプステーションでは,11kWの電動モーターが柔軟なマハカップリングを通って遠心ポンプを動かす.モーターフレームは,静止状態の振動スペクトルに重なり加えられた走行トークのほぼ3倍の約180N·mの瞬間のトルク反応を経験します.固いマウントでは,この臨時は,ベースプレートを通ってポンプ吸入フレンズに広がります.繰り返し微小の誤差を発生させ,マウスカップリング,挿入物,ポンプの機械的なシールの劣化を加速させるJZP-13.5 隔離装置を並列スタック配置に設置する (モーターフットごとに2台,ベースプレートへのピークトルク伝送を70%以上削減し,静的なアライナメントを0.05 mm 引換装置の製造者の許容範囲内にある.

推奨する設定

シアンホアン隔離技術 証明された特性

• 指定使用期間中 滑り込みや老化がゼロ
• 高度の内部ダムピング係数で,振動エネルギーが迅速に消散する
• 硬度変動のない非常に広い動作温度範囲
• 標準化されたフィッティング幾何学の広範囲な図書館
• 迅速なプロトタイプ作成と経済的な小量生産
• 耐久性試験により確認された堅固な単石構造
• 一つのコンパクトパッケージで同時に衝撃と振動を抑える
• 工業用 化学 物質,海水,オゾン,紫外線 に 耐える

よく 聞かれる 質問

Q: 私のマシンに適したスタック構成をどのように決めるか?
A: 機械の総重量,足跡の寸法,次元の興奮周波数 (モーターのRPMおよび適用される場合は刃の通過周波数) を提供してください.48時間以内にスタッキングレイアウトを推奨します予測された伝染性曲線を含む.

Q: 積み重ねることで 隔離システムの自然周波数が変わりますか?
A: その通り Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally連続スタイリングは,端から端に接続された隔離器で,全体的な傾きを増加させ,非常に低周波の興奮源を隔離するのに役立つ有効な自然周波数を低下させます.

Q: これらの隔離装置は 古い機器の OEM マウントを 置き換えることができるのか?
A: 絶対です. 我々は一般的な産業機械ベースのための詳細な次元互換性記録を維持します. あなたのOEM部品番号が利用できない場合は,私たちにマウントボルトのパターンを送信してください.利用可能なクリアランス標準的なJZP-13.5で ベースプレート変更を必要としません.

Q: 初回評価の最小注文量は?
A: 生産量にコミットする前に,特定の機器の隔離性能を計測し検証できるように,4個からスタートするサンプル注文を受け付けます.

品質と追跡可能性

JZP-13.5の各ロッチには,個々の共鳴周波数測定,原材料のロッチ識別子,硬化プロセスのパラメータを記録するデジタル適合証明書が付属する.シアン・ホアンマイクロ波会社., Ltd.はISO 9001:2015認証を維持し,受信エラストーマーリオロギー試験,プロセス中の次元測定,計器用シェイカーの表の最終的な動的性能検証.
