| ブランド名: | Hoan |
| モデル番号: | JZP-3.0B |
| MOQ: | 4個 |
| 支払い条件: | L/C、D/A、D/P、T/T |
JZP-3.0B ゴム式ショック吸収器
JZP-3.0Bは,Xi'an Hoanが製造するJZP-Bシリーズから組み立てたゴムショックアブソーサーである.ユニットは3の名目負荷を持ちます.0 kgで,鋼筋のスプリングコアと鋳造されたエラストーマー要素を組み合わせています振動源とその支柱の間に設置され,衝撃を吸収し,伝達する振動を減らし,構造物による騒音を床,枠,ハウジングから遠ざける.典型的なマウントポイントには,車両の組成部品が含まれます.一般機械,エンジン,圧縮機,ファン,ポンプ

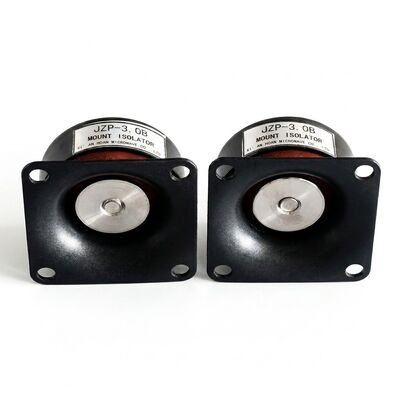

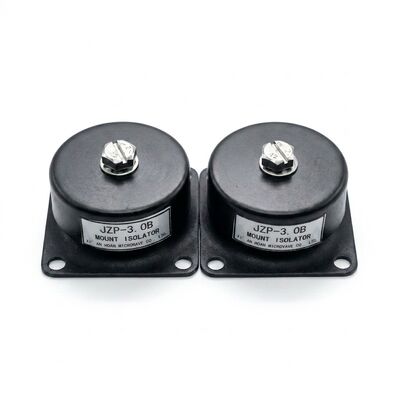

障害防止の相互結合構造設計と分離された硬さ比
壊れやすい構造設計JZP-3.0Bのエラストーマー要素と金属フィッティングは,粘着だけでではなく,相互接続された関節で結合しています.通常の負荷の下では,関節は,接触面全体に均等に力を分散ゴムと金属との結合が過負荷の場合,インターロックがエラストモールをハウジング内に閉じ込めておくため,隔離器は解散した部分に分離されない.サポートされた機器は過負荷発生時に保持されます.装置やキャビネットに二次的な衝撃による損傷を制限する.
軸と半径の硬さ比を分離した.軸と半径の硬さ値は,別々の設計パラメータによって制御されます.軸方向は,エラストーマー柱の高さと横切りに基づいて設定されます.放射方向は柱直径とホイスの内部クリアランスによって設定されます.この2つの値が独立して調整されるため,JZP-3.0Bは,3.0kgの名乗負荷に対して,半径方向の横回り拘束とともに,調整された軸性応答を提供することができる.隔離器は41に近い共鳴周波数を保持しています.5 Hzで,これらのマウント装置全体で 0.13 以上のダムニング比.
モデルデータ (JZP-3.0B)
下の値は,JZP-B技術シートのJZP-3.0B行から取られています.
| パラメータ | 価値 |
| 定数負荷 | 3.0kg |
| 静的移動 | ≤0.3mm |
| 動作温度 | -45 ~ +65 °C |
| レゾナント周波数 | 41.5 ± 5 Hz |
| 減圧比 | ≥ 013 |
| 衝撃試験 | 100g 12サイクル |
| 効用期限 (記載通り) | 5 / 8 |
尺寸パラメータ
JZP-3.0BはJZP-Bレイアウトに従っている.下の行は,JZP-3.0Bが使用するJZP-Bレイアウト (D,H,h,A,B,d1,MG,R) の寸法値を示している.
| モデル | D | H | h | A について | B について | d1 | MG | R |
| JZP | 58 | 29 | 17 | 50 | 60 | 5.5 | M6 | 5 |
| JZP-B (JZP-3.0Bレイアウト) | 46 | 30 | 18 | 40 | 50 | 5.5 | M6 | 5 |
| JZP-C | 36 | 20 | 13.5 | 32 | 40 | 4.3 | M5 | 4 |
申請
JZP-3.0Bは,近くの機械が振動を起こしている間も動かないといけない機器に適しています. 車両や容器のエンジンやギアボックス,コンプレッサ,ファン,ポンプ,発電機,電子制御装置を搭載するキャビネットまた,機械の基板や,使用されている床に振動が広がるのを防ぐために,ライトプラントの部屋の下でも使用されます.
