| ブランド名: | Hoan |
| モデル番号: | JZP-4.0B |
| MOQ: | 4個 |
| 支払い条件: | L/C、D/A、D/P、T/T |

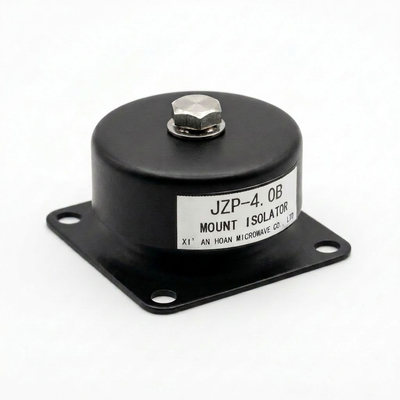

JZP-4.0B ゴム式ショック吸収器
JZP-4.0Bは,Xi'an Hoanが製造するJZP-Bシリーズから組み立てたゴムショックアブソーサーである.ユニットは4の名目負荷を担っている.0 kgで,鋼筋のスプリングコアと鋳造されたエラストーマー要素を組み合わせています振動源とその支柱の間に設置され,衝撃を吸収し,伝達する振動を減らし,構造物による騒音を床,枠,ハウジングから遠ざける.典型的なマウントポイントには,車両の組成部品が含まれます.一般機械,エンジン,圧縮機,ファン,ポンプ
反回転スロットジオメトリと低摩擦性乾膜コーティング
反回転スロット幾何学JZP-4.0Bのハウジングは 固定面に 鍵を入れられるスロットで 機械加工されていますスロットは,マウント軸の周りに固定した方向でハウジングとエラストーマーコラムを保持する装置のモルトや横の負荷が使用中に分離器を歪めることができないため,負荷は設計軸に留まり,単位の名義硬さは保たれています.
ドライフィルム低摩擦コーティングJZP-4.0Bのスライド面は,液体潤滑剤なしで接触摩擦を低く保つドライフィルムコーティングを搭載しています.コーティングは,隔離器の作業温度範囲全体で有効である, 塵や砂粒を蓄積せず,サポートされた機器が膨張,収縮,振動するときにスティック・スライド運動を軽減します. これにより,送信された力が安定し,保守を簡素化します.
モデルデータ (JZP-4.0B)
下の値は,JZP-B技術シートのJZP-4.0B行から取られています.
| パラメータ | 価値 |
| 定数負荷 | 4.0kg |
| 静的移動 | ≤0.3mm |
| 動作温度 | -45 ~ +65 °C |
| レゾナント周波数 | 41.5 ± 5 Hz |
| 減圧比 | ≥ 013 |
| 衝撃試験 | 100g 12サイクル |
| 効用期限 (記載通り) | 5 / 8 |
尺寸パラメータ
JZP-4.0BはJZP-Bレイアウトに従っている.下の行は,JZP-4.0Bが使用するJZP-Bレイアウト (D,H,h,A,B,d1,MG,R) の寸法値を示している.
| モデル | D | H | h | A について | B について | d1 | MG | R |
| JZP | 58 | 29 | 17 | 50 | 60 | 5.5 | M6 | 5 |
| JZP-B (JZP-4.0Bレイアウト) | 46 | 30 | 18 | 40 | 50 | 5.5 | M6 | 5 |
| JZP-C | 36 | 20 | 13.5 | 32 | 40 | 4.3 | M5 | 4 |
申請
JZP-4.0Bは,トークや横向きの負荷が隔離器を回転させる傾向のあるマウントポイント,例えば車両や船舶のエンジンやギアボックス,発電機,ポンプ,ファン,圧縮機に適合する.低摩擦で覆われた表面は,熱膨張装置にも適しています追加力を行使することなく,小さな滑り動きを許す必要があります.
