起源の場所:
中国
モデル番号:

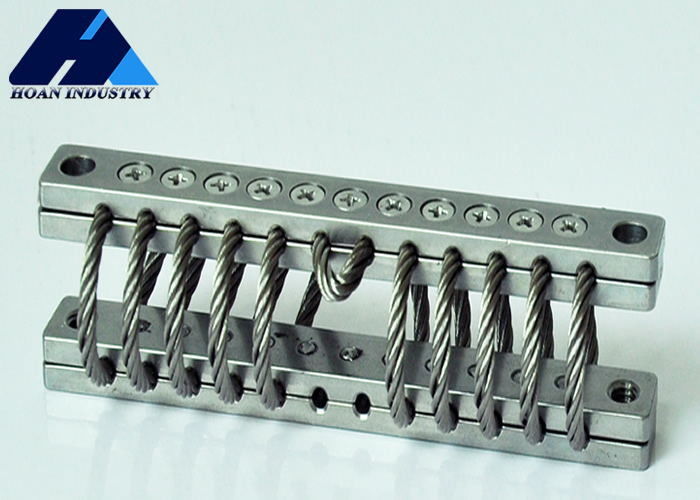

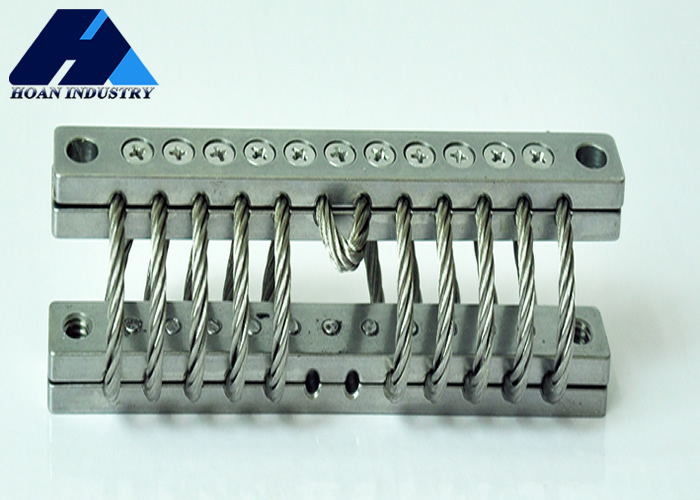

JGX-0320
マウントオプション
サイズパラメータ:
| モデル | H1±15 | │ │ | 単位重量 | マウントオプション | 穴を通って(mm) | 糸(mm) | C'シンク(°)(°) |
| JGX-0320D-22A | 28 | 36 | 0.228 | B,D,E | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0320D-20A | 20 | 38 | 0.228 | A,B,C,D,E,S | |||
| JGX-0320D-17A | 33 | 41 | 0.247 | ||||
| JGX-0320D-16A | 36 | 43 | 0.247 | ||||
| JGX-0320D-14.5A | 38 | 46 | 0.247 | ||||
| JGX-0320D-13.5A | 41 | 48 | 0.285 | ||||
| JGX-0320D-12A | 43 | 51 | 0.285 |
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形(mm) |
振動硬さ KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0320D-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320D-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320D-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320D-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320D-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320D-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320D-12A | 12 | 23.9 | 46 | 21 |
45° 向きの負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-0320D-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320D-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320D-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320D-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320D-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320D-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320D-12A | 8.6 | 34 | 26 | 11 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 振動硬さ(KN/m) |
| 1 | JGX-0320D-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320D-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320D-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320D-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320D-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320D-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320D-12A | 6.3 | 25.9 | 12 | 12 |
