起源の場所:
中国
モデル番号:

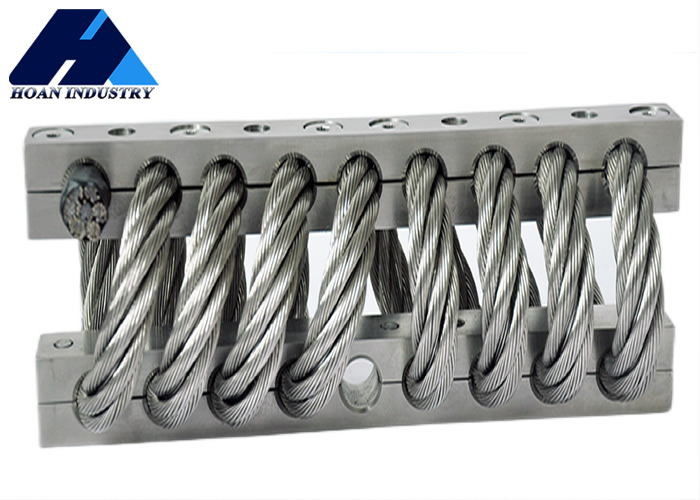

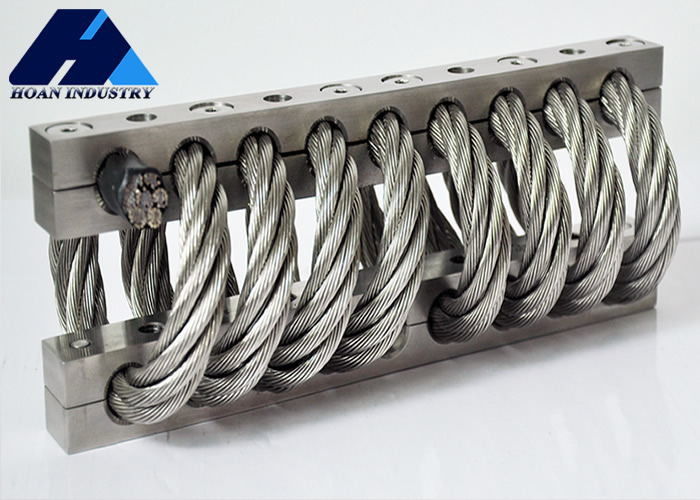

JGX-1598
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を通って(mm) | 糸(mm) | C'シンク |
| JGX-1598D-657B | 89 | 102 | 3 | C,D | 11+0.13−038 | M10×15 | 90 |
| JGX-1598D-557B | 99 | 112 | 3.2 | A,B,C,D,E,S | |||
| JGX-1598D-515B | 102 | 121 | 3.4 | ||||
| JGX-1598D-428B | 109 | 135 | 3.7 | ||||
| JGX-1598D-358B | 119 | 152 | 4 | ||||
| JGX-1598D-324B | 127 | 165 | 4.31 | ||||
| JGX-1598D-285B | 135 | 178 | 4.63 |
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形(mm) |
振動硬さ KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-1598D-657B | 657 | 31.8 | 1676 | 849 |
| 2 | JGX-1598D-557B | 557 | 38.1 | 1259 | 609 |
| 3 | JGX-1598D-515B | 515 | 41.9 | 1105 | 504 |
| 4 | JGX-1598D-428B | 428 | 49.5 | 821 | 356 |
| 5 | JGX-1598D-358B | 358 | 58.4 | 616 | 252 |
| 6 | JGX-1598D-324B | 324 | 67.3 | 511 | 196 |
| 7 | JGX-1598D-285B | 285 | 73.7 | 427 | 159 |
45° 向きの負荷:
|
曲線番号 |
モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-1598D-657B | 463.0 | 45.7 | 951 | 419 |
| 2 | JGX-1598D-557B | 406.2 | 54.6 | 741 | 305 |
| 3 | JGX-1598D-515B | 365.4 | 59.7 | 627 | 250 |
| 4 | JGX-1598D-428B | 304.1 | 71.1 | 468 | 177 |
| 5 | JGX-1598D-358B | 254.2 | 83.8 | 350 | 124 |
| 6 | JGX-1598D-324B | 229.2 | 94.0 | 285 | 98 |
| 7 | JGX-1598D-285B | 201.9 | 101.6 | 238 | 81 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大静的負荷(N) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-1598D-657B | 358.6 | 34.3 | 524 | 524 |
| 2 | JGX-1598D-557B | 308.7 | 40.6 | 375 | 375 |
| 3 | JGX-1598D-515B | 267.8 | 43.2 | 308 | 308 |
| 4 | JGX-1598D-428B | 217.9 | 52.1 | 215 | 215 |
| 5 | JGX-1598D-358B | 154.3 | 61.0 | 152 | 152 |
| 6 | JGX-1598D-324B | 124.8 | 69.9 | 123 | 123 |
| 7 | JGX-1598D-285B | 99.9 | 76.2 | 98 | 98 |
