起源の場所:
中国

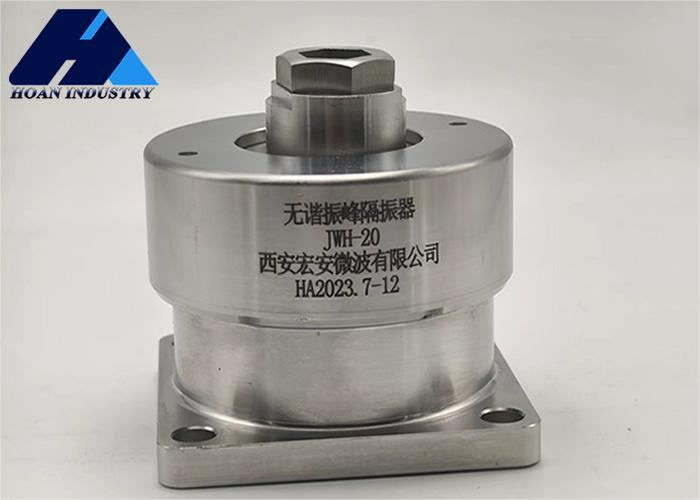

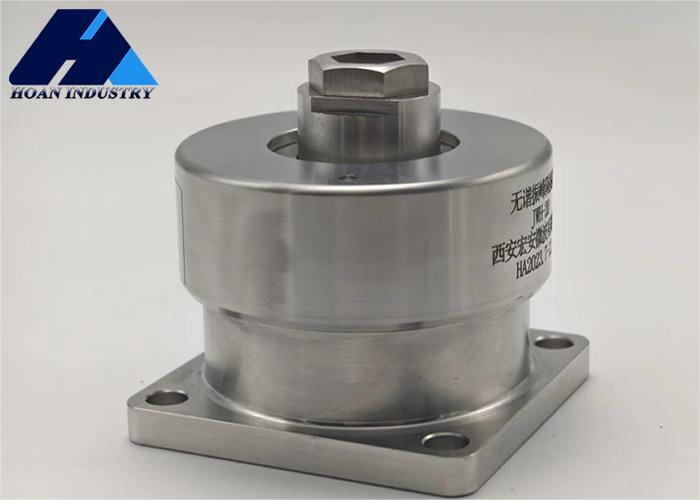

モデル番号:
JWH
振動隔離器の性能:
| モデル | 定数負荷 (N) | 負荷範囲 N | 自然周波数fn≤(Hz) |
負荷作業高度 Ho ± 1 mm) |
限界移動 (mm) |
最大振動伝達比v≤ | 衝撃耐性試験 |
単位重量 ≤ (g) |
人生 |
|||
|
垂直 |
横軸 |
|||||||||||
| 上 | 下 | |||||||||||
| δ1 | δ2 | δ3 | ||||||||||
| JBJ-2 やってくれ0 | 20 | 15 | 25 | 7 | 5 | 8 | 3.5 | 1.5 | 0.6 | 10 |
| JBJ-3 やってくれ5 | 35 | 30 | 40 | |||||||
| JBJ4 やってくれ5 | 45 | 35 | 55 | |||||||
| JBJ6 やってみろ0 | 60 | 55 | 75 | |||||||
| JBJ-8 やってみろ0 | 80 | 64 | 96 | 7 | 8 | 14 | 5 | 1.5 | 0.6 | |
| JBJ-10 | 100 | 80 | 120 | |||||||
| JBJ-12 | 120 | 96 | 144 | |||||||
| JBJ-15 | 150 | 120 | 180 | |||||||
| JWH-20 | 200 | 160 | 240 | |||||||
| JWH-25 | 250 | 200 | 300 | |||||||
| JWH-30 | 300 | 250 | 350 | 6 | 10 | 14 | 5 | 1.5 | 0.6 | |
| JWH-45 | 400 | 330 | 520 | |||||||
| JWH-60 | 600 | 480 | 720 | |||||||
| JWH-80 | 800 | 700 | 900 | |||||||
| JWH-100 | 1000 | 850 | 1150 |
尺寸パラメータ
| モデル | 装置の大きさ | 総寸法 mm | |||||||
| A について | d | M について | B について | C について | D | H | H1 | H2 | |
| JWH-2.0JWH-60 | 40 | 4.2 | 5 | 50 | 16 | 48 | 51 | 40 | 6 |
| JWH-8.0 JWH-25 | 63 | 8.5 | 8 | 78 | 24 | 79 | 72 | 57 | 8 |
| JWH-30JWH-100 | 77 | 8.5 | 12 | 94 | 34 | 94 | 85 | 70 | 10 |
特徴:
1広範囲に適用可能: 建物,橋,車両などを含む様々な機械システムや構造に使用できます.
2効率的な振動隔離: 振動の伝達を効果的に軽減し,周辺環境または他の部品に対するシステムの影響を最小限に抑えることができます.
3調節可能:スプリングの硬さやダムパーのダムピング係数などの部品を調整することによって,異なる振動周波数と振幅に適応できます.
4耐久性: 通常は長寿命で,継続的に安定して動作できます.
5エネルギー節約と環境保護:振動エネルギーを消耗したり,他の形に変換することで,エネルギーを節約し,環境への影響を減らすのに役立ちます.
適用:
1建物構造の振動隔離:地震や風などの外部の刺激下で建物構造や橋の振動伝播を防止するために使用されます.建物への被害を軽減する.
2機械機器の振動隔離:船舶,航空宇宙車両,自動車,列車,その他の輸送車両,および工場機器で使用されます.機械機器の振動による騒音と損傷を減らすために.
3電子機器のための振動隔離:精密機器,光学機器,半導体生産機器,および振動に敏感な他の機器を保護するために使用されます.その正常な動作を保証する.
4地震災害予防工学: 地震に易い地域では非共鳴ピーク隔離装置を設置することで 建物の構造物の振動伝達を軽減し 震動性能を向上させることができます.
5航空宇宙分野:宇宙船や衛星などの航空宇宙機器に広く使用され,機器や負荷に対する振動の影響を軽減するのに役立ちます.
