| ブランド名: | Hoan |

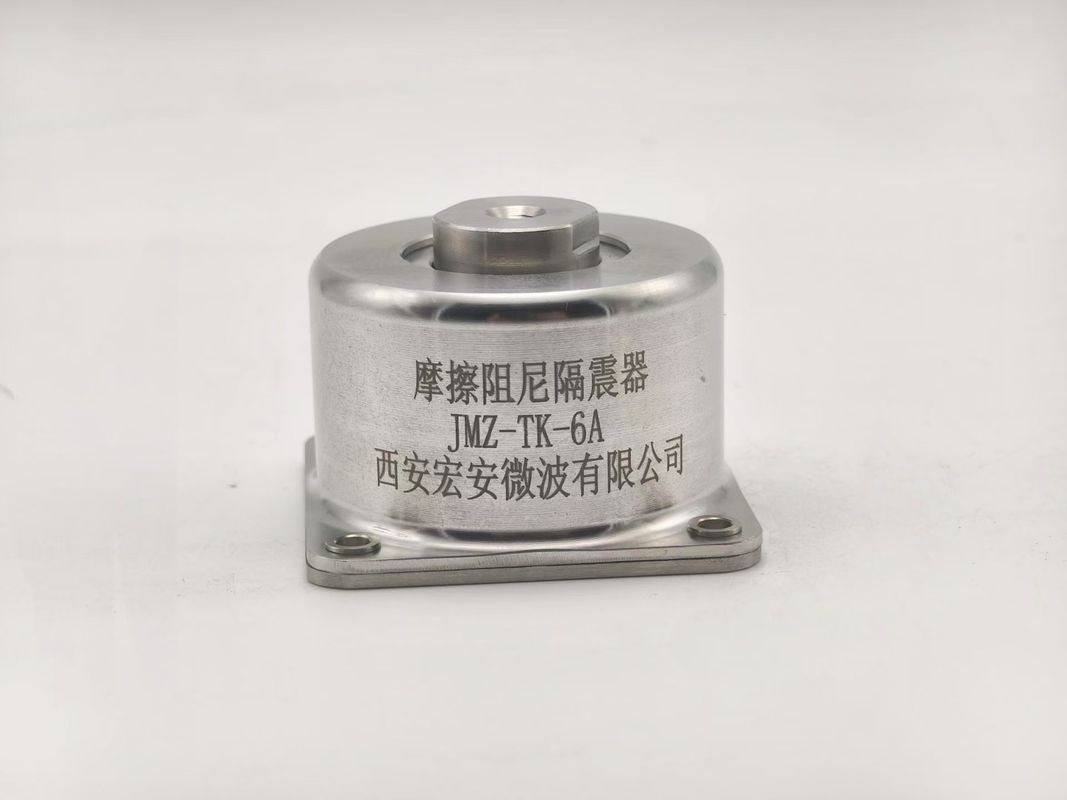

| モデル番号: | JMZ-TK-6A |
| MOQ: | 4ピンス |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| Supply Ability: | 4,ペンス,7 |

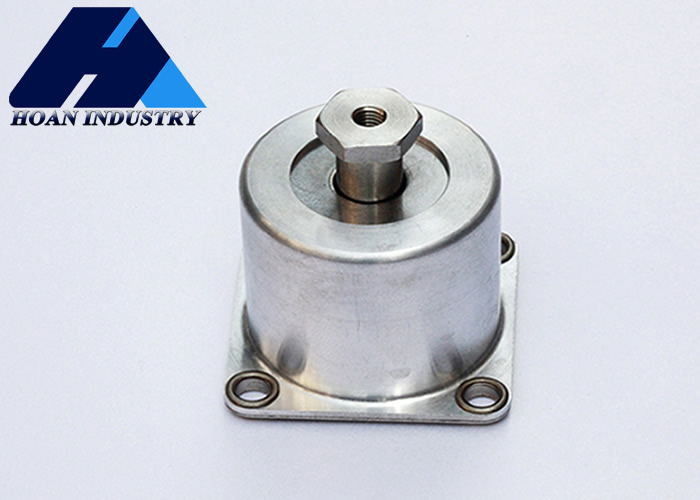

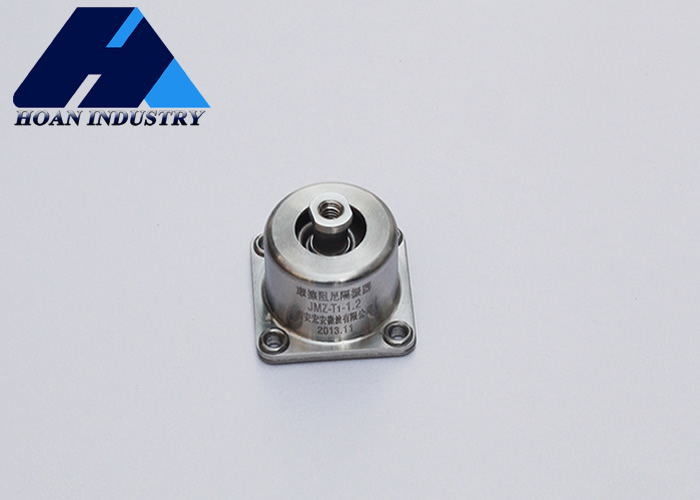

JMZ-TKシリーズ
JMZ-TK シリーズ防振装置は、西安ホアンマイクロウェーブ株式会社の主力製品の 1 つです。西安ホアンマイクロウェーブ株式会社は、振動減衰技術の研究開発、生産、販売に注力するハイテク企業として、高品質で効率的かつ信頼性の高い振動低減ソリューションを顧客に提供することに尽力してきました。防振装置JMZ-TKシリーズは当社の主力製品として、当社の技術遺伝子を継承するだけでなく、実用面でも優れた性能を発揮し、お客様から高い評価と信頼をいただいております。
フリクションダンパーJMZ-TKシリーズはスペース利用に優れ、巧みな構造設計により極めて狭いスペースへの設置もスムーズに行えます。コンパクトなレイアウトの航空宇宙のキャビンであっても、スペースが限られている船舶コンソールの隅にあっても、洗練された通信基地局のキャビネットであっても、貴重なスペースをあまり占有せずに振動減衰の使命に巧みに統合できるため、スペースに制約のあるシナリオでは理想的な選択肢となります。
JMZ-TKシリーズ摩擦ダンパーは、石油掘削プラットフォームの監視装置、風力発電装置の内部計器、太陽光発電所の追跡システムなどのエネルギー抽出および生産の分野において、安定した信頼性の高い制振性能により、過酷な自然環境や複雑な作業条件下でも装置の正常な動作を確保し、エネルギー生産効率と装置の信頼性を向上させます。
大型通信基地局の信号伝送装置やデータセンターのサーバーから、映画やテレビの撮影現場での業務用カメラや無人空撮装置まで、電子情報や写真・映像の分野をフリクションダンパーJMZ-TKシリーズが護衛します。外部振動を効果的にフィルタリングし、信号干渉や画像のぼやけを回避し、情報伝達をよりスムーズにし、撮影画像をより鮮明で安定させます。
| モデル | 取付寸法(mm) |
寸法 (mm) |
|||||||
| B | M | d | あ | C | Ø1 | Ø2 | H1 | H2 | |
| JMZ-TK-2.5A～8A | 46 | 6 | 4.1 | 58 | 20 | 55 | 22 | 36 | 3.6 |
| JMZ-TK1-25/40/50 | 63 | 12 | 8.2 | 78 | 20 | 70 | 22 | 56 | 6 |
技術データシート
| モデル |
公称荷重 (ん) |
荷重範囲 |
固有振動数 ≤(Hz) |
積載作業高さ H0±1(mm) |
限界変位(mm) | 耐衝撃性試験 |
単一の重み ≤(g) |
寿命 | ||
| 垂直 | 標準 | |||||||||
| その上 | 下 | |||||||||
| δ1 | δ2 | δ3 | ||||||||
| JMZ-TK-2.5A | 25 | 20～30 | 33 | 42 | 4 | 4 | 4 | 100g | 380 | 10 |
| JMZ-TK-4A | 40 | 30～50 | ||||||||
| JMZ-TK-5A | 50 | 40～60 | ||||||||
| JMZ-TK-6A | 60 | 50～70 | ||||||||
| JMZ-TK-7A | 70 | 60～80 | ||||||||
| JMZ-TK-8A | 80 | 70～90 | ||||||||
| JMZ-TK1-25 | 250 | 200～300 | 20 | 70 | 7 | 8 | 7 | 60g | 1100 | |
| JMZ-TK1-40 | 400 | 300～480 | ||||||||
| JMZ-TK1-50 | 500 | 400～600 | ||||||||
*西安ホアンの防振装置のユニークな特徴*
※クリープや経年変化はありません。
* 高い内部減衰。
* 非常に広い温度範囲。
* 幅広いフィッティングが可能。
* 迅速かつ経済的なプロトタイピング。
*非常に頑丈な構造と長寿命。
* 優れた耐衝撃性と防振性を兼ね備えています。
※化学薬品、海水、オゾン、紫外線の影響を受けません。
