| ブランド名: | Hoan |
| モデル番号: | JGX-0240A-4A |
| MOQ: | 4ピンス |
| 支払い条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| Supply Ability: | 4,ペンス,7 |
JGX-0240シリーズ

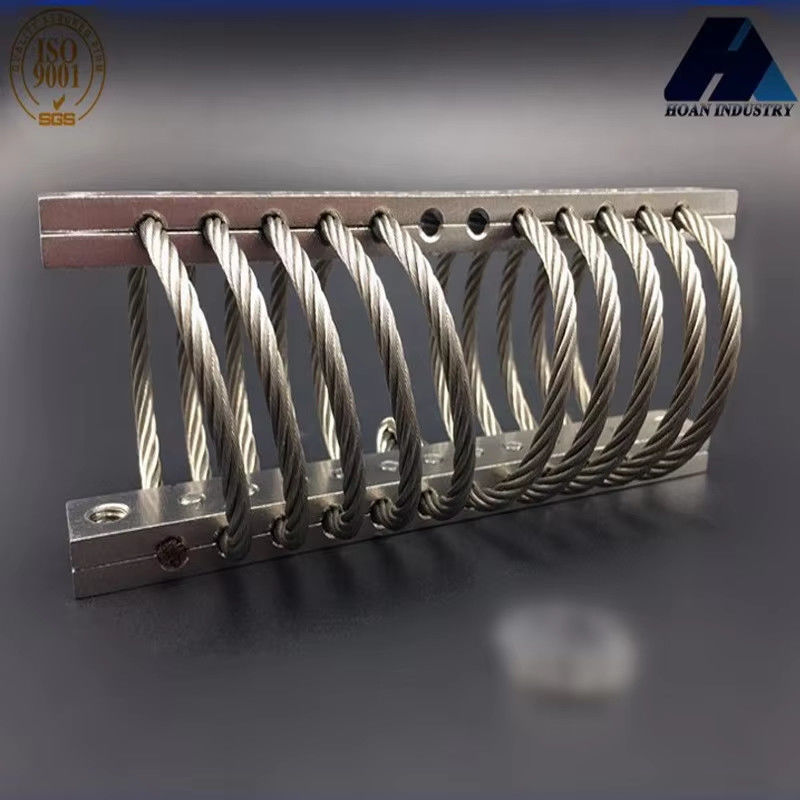

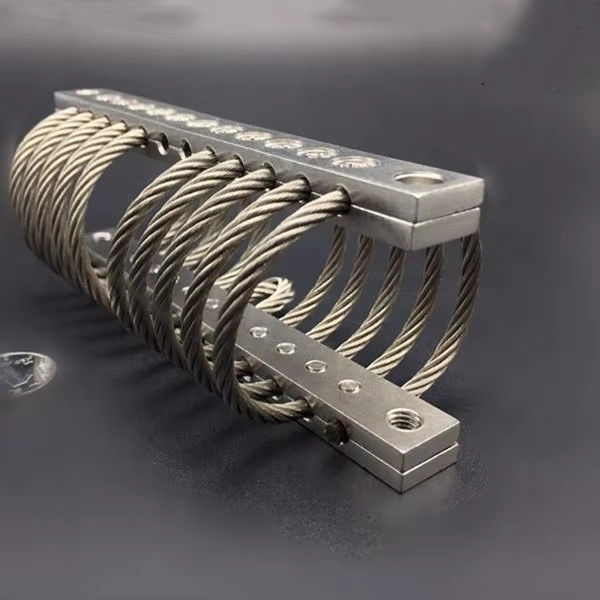

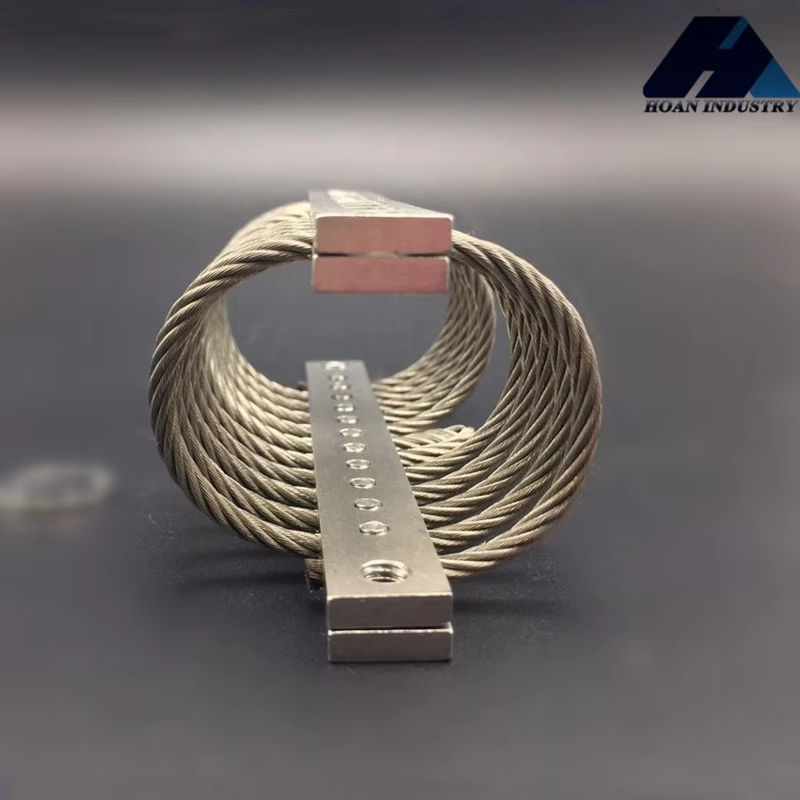

振動とショック制御の分野では 軍用品質と優れた性能で 西安ホアンマイクロ波株式会社 のワイヤロープ振動隔離器高級機器の"目に見えない守護者"になりましたこの製品は,特殊なステンレス鋼のワイヤロープで精密に巻き込まれており, 独特の非線形硬度設計により,高周波の振動を効果的に吸収し,強い衝撃を緩衝することができます.精密器具の全面保護航空宇宙機器 高級産業機器
伝統的なゴムやスプリングの振動隔離器と比較して,ホアンマイクロ波のワイヤロープの振動隔離器は,耐腐蝕,耐老性,高い環境適応力-60°Cから200°Cまでの極端な環境で安定して動作できます. 模型の設計は多方向振動隔離をサポートし,設置に柔軟です.振動による機器の精度低下や使用寿命短縮を大幅に減らす衛星のペイロード,船用レーダー,医療CTスキャナーにかかわらず,ホアンマイクロ波の振動隔離ソリューションは,顧客に"静かな"レベルの安全保証をもたらすことができます.
静的負荷曲線
| 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
KS (ショック) (KNm) |
| 1 | JGX-0240A-8.6A | 8.6 | 8.6 | 65 | 40 |
| 2 | JGX-0240A-7.7A | 7.7 | 10.7 | 51 | 30 |
| 3 | JGX-0240A-6.3A | 6.3 | 13.7 | 37 | 19 |
| 4 | JGX-0240A-4.5A | 4.5 | 17.8 | 23 | 11 |
| 5 | JGX-0240A-4A | 4.0 | 20.8 | 18 | 7.9 |
| 6 | JGX-0240A-3.6A | 3.6 | 22.9 | 16 | 7.0 |
| 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
KS (ショック) (KNm) |
| 1 | JGX-0240A-8.6A | 6.3 | 12.7 | 38 | 20 |
| 2 | JGX-0240A-7.7A | 5.4 | 15.7 | 28 | 14 |
| 3 | JGX-0240A-6.3A | 4.5 | 18.8 | 21 | 9.6 |
| 4 | JGX-0240A-4.5A | 3.7 | 25.9 | 13 | 5.6 |
| 5 | JGX-0240A-4A | 3.2 | 27.9 | 11 | 4.4 |
| 6 | JGX-0240A-3.6A | 2.8 | 32.0 | 9.6 | 3.5 |
| 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
KS (ショック) (KNm) |
| 1 | JGX-0240A-8.6A | 4.5 | 9.7 | 24 | 24 |
| 2 | JGX-0240A-7.7A | 4.1 | 11.7 | 18 | 18 |
| 3 | JGX-0240A-6.3A | 3.2 | 13.7 | 12 | 12 |
| 4 | JGX-0240A-4.5A | 2.8 | 18.8 | 7.0 | 7.0 |
| 5 | JGX-0240A-4A | 2.2 | 21.8 | 5.3 | 5.3 |
| 6 | JGX-0240A-3.6A | 1.8 | 23.9 | 4.4 | 4.4 |
サイズパラメータ表
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) (kg) |
マウント オプション |
穴を通って (mm) |
糸 (mm) |
C'シンク (°) |
| JGX-0240A-8.6A | 23 | 28 | 0.102 | B,D,E | Ø5.6±0.13 | M5×08 | 90 |
| JGX-0240A-7.7A | 25 | 30 | 0.119 | A,B,C,D,E,S | |||
| JGX-0240A-6.3A | 28 | 33 | 0.119 | ||||
| JGX-0240A-4.5A | 33 | 38 | 0.119 | ||||
| JGX-0240A-4A | 36 | 41 | 0.119 | ||||
| JGX-0240A-3.6A | 38 | 43 | 0.152 |
