起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0240A-3.6A
JGX-0240Aシリーズ

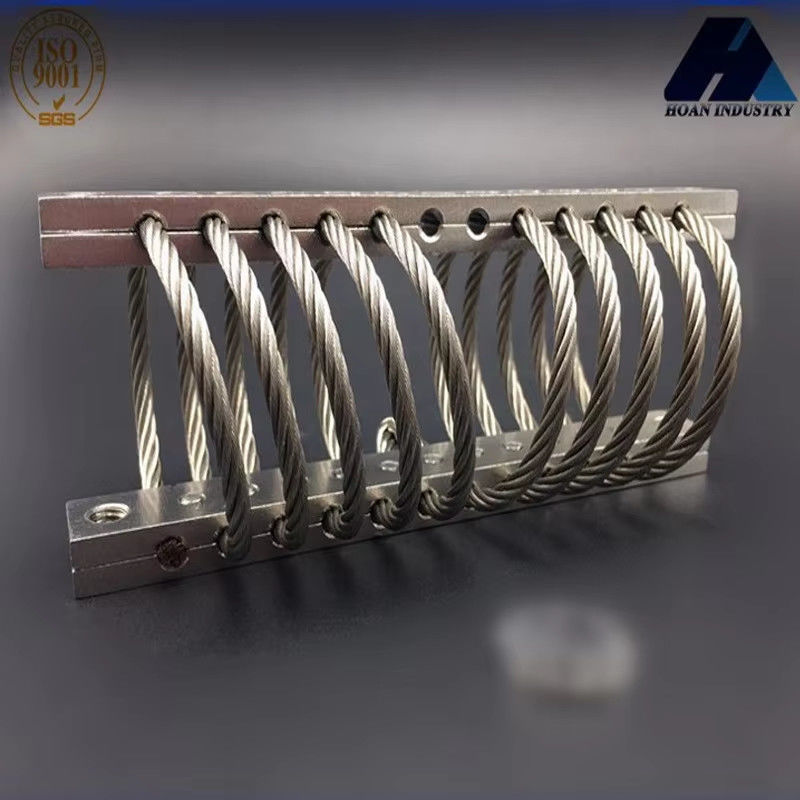

シアン・ホアンマイクロ波株式会社の ワイヤロープの振動隔離器産業のボトルネックを突破し,振動制御の基準製品になりました材料科学と機械シミュレーション技術の組み合わせによるものです ワイヤロープの複数の糸の渦巻き複合構造を通じて低周波の高ダムプと高周波の広い周波数帯の二重振動隔離効果を達成するエネルギー吸収効率が40%以上向上しました
ホアンマイクロ波は,顧客の痛みを狙って,負荷分析から動的特性マッチング,各振動隔離器が機器の共鳴周波数を完全に回避することを確保する例えば,ある種の電子対策機器が振動隔離器を採用した後,振動伝送速度は0に低下しました.05さらに,製品の特性,例えば,維持を必要としないこと,および20年以上使用寿命,ユーザの総合コストを大幅に削減する.
Hoanマイクロ波を選ぶのは 製品を選ぶことだけでなく 最先端技術を持つ機器に"抗振動遺伝子"を注入することでもあります精密製造などの分野では新エネルギーや国防の科学と技術で 電子レンジはあらゆる微小レベルでの安定性を 保てるために 革新を活用しています
静的負荷曲線
| 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
KS (ショック) (KNm) |
| 1 | JGX-0240A-8.6A | 8.6 | 8.6 | 65 | 40 |
| 2 | JGX-0240A-7.7A | 7.7 | 10.7 | 51 | 30 |
| 3 | JGX-0240A-6.3A | 6.3 | 13.7 | 37 | 19 |
| 4 | JGX-0240A-4.5A | 4.5 | 17.8 | 23 | 11 |
| 5 | JGX-0240A-4A | 4.0 | 20.8 | 18 | 7.9 |
| 6 | JGX-0240A-3.6A | 3.6 | 22.9 | 16 | 7.0 |
| 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
KS (ショック) (KNm) |
| 1 | JGX-0240A-8.6A | 6.3 | 12.7 | 38 | 20 |
| 2 | JGX-0240A-7.7A | 5.4 | 15.7 | 28 | 14 |
| 3 | JGX-0240A-6.3A | 4.5 | 18.8 | 21 | 9.6 |
| 4 | JGX-0240A-4.5A | 3.7 | 25.9 | 13 | 5.6 |
| 5 | JGX-0240A-4A | 3.2 | 27.9 | 11 | 4.4 |
| 6 | JGX-0240A-3.6A | 2.8 | 32.0 | 9.6 | 3.5 |
| 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
KS (ショック) (KNm) |
| 1 | JGX-0240A-8.6A | 4.5 | 9.7 | 24 | 24 |
| 2 | JGX-0240A-7.7A | 4.1 | 11.7 | 18 | 18 |
| 3 | JGX-0240A-6.3A | 3.2 | 13.7 | 12 | 12 |
| 4 | JGX-0240A-4.5A | 2.8 | 18.8 | 7.0 | 7.0 |
| 5 | JGX-0240A-4A | 2.2 | 21.8 | 5.3 | 5.3 |
| 6 | JGX-0240A-3.6A | 1.8 | 23.9 | 4.4 | 4.4 |
サイズパラメータ表
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) (kg) |
マウント オプション |
穴を通って (mm) |
糸 (mm) |
C'シンク (°) |
| JGX-0240A-8.6A | 23 | 28 | 0.102 | B,D,E | Ø5.6±0.13 | M5×08 | 90 |
| JGX-0240A-7.7A | 25 | 30 | 0.119 | A,B,C,D,E,S | |||
| JGX-0240A-6.3A | 28 | 33 | 0.119 | ||||
| JGX-0240A-4.5A | 33 | 38 | 0.119 | ||||
| JGX-0240A-4A | 36 | 41 | 0.119 | ||||
| JGX-0240A-3.6A | 38 | 43 | 0.152 |
* シアンホアンの振動隔離器のユニークな特徴 *
変な顔や老化はない
高い内部ダムニング
温度範囲が非常に広い
可能なフィッティングの種類は広い
迅速で経済的なプロトタイプ作成
非常に頑丈な構造で 寿命も長い
衝撃と振動の絶妙な組み合わせです
化学剤,海水,オゾン,紫外線の影響を受けない
問い合わせを直接私たちに送ってください.
