Place of Origin:
China
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-0320A-14.5A
JGX-0320シリーズ

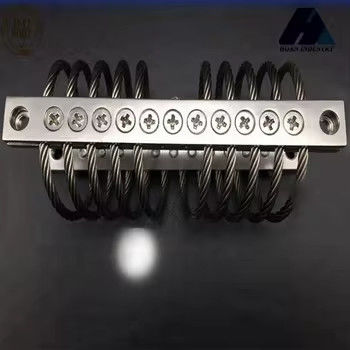

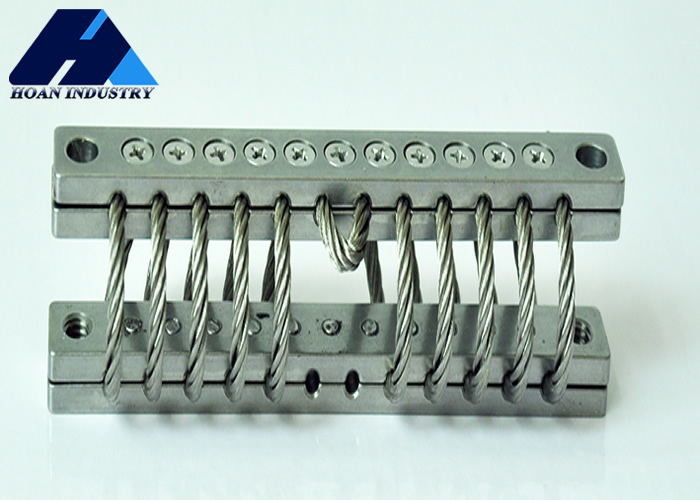

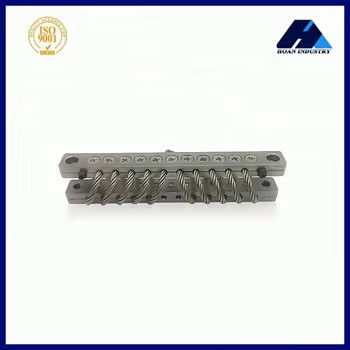

産業用シナリオでは,Xi'an Hoan Microwave Co., Ltd.のワイヤロープ振動隔離器は幅広い用途があります.様々な工業用電動機械は,動作中に強い振動と音を発生します設備の使用寿命だけでなく,作業環境への干渉を引き起こします.
ホアンのワイヤロープ振動隔離器は,産業用電力の機械の底部または接続部位に設置できます.周囲の構造物への機械的振動の伝播を軽減し,騒音汚染を減らすことができますまた,振動に敏感な工業用機器や計数器では,測定データの正確性を確保するために安定した作業環境を提供できます.この振動隔離器は腐食耐性があり 衝撃耐性があります工業生産における厳しい環境に適応し,工業機器の効率的で安定した動作を保証します.
製品サイズパラメータ
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) 体重 |
マウントオプション |
穴を通って (mm) |
糸 (mm) |
C'sink ((°C) |
| JGX-0320A-14.5A | 38 | 46 | 0.247 |
A,B,C D,E,S |
Ø6.9±0.13 | M6x1 について0 | 90 |
静的負荷曲線
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 固定バーの材料 *
ステンレス鋼またはアルミニウムを選択することができます
* 表面処理 アルミニウムマウントバーの選択 *
ホワイト・アノジス (White Anodizing): アルミニウム表面をそれ自身よりも硬くする表面処理.ホワイト・アノジスアルミニウム・マウントバーの色はアルミニウム自身と同じ色を維持する.アルミの固定棒の通常の表面処理です;
ハードアノード化:アルミのマウントバーを白色アノード化方法よりもはるかに硬くするための表面処理.硬いアノイドアルミニウムマウントバーの色は,白色アノイド方法よりも暗いワイヤロープの隔離装置の使用の労働条件の複雑または特殊な要求のための特殊用途.
問い合わせを直接私たちに送ってください.
