Place of Origin:
China
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-0320A-16A

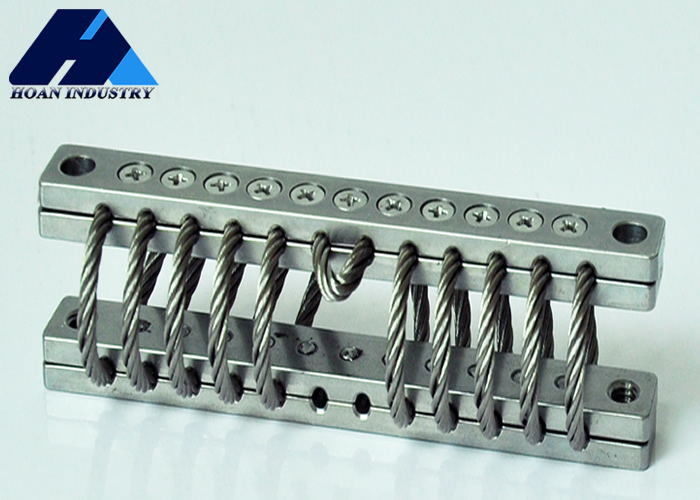

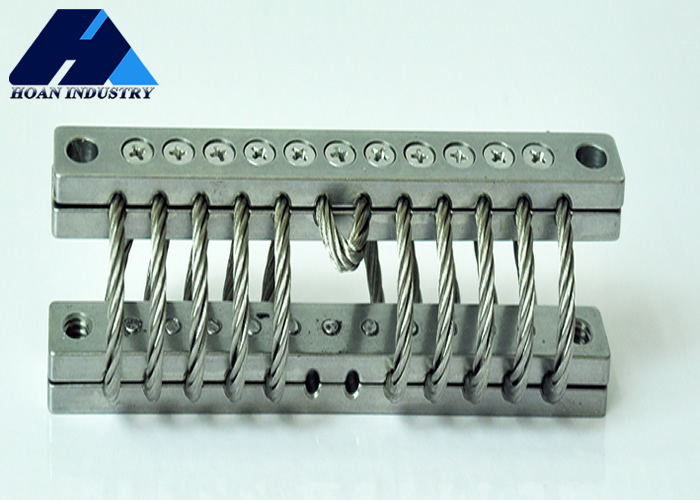

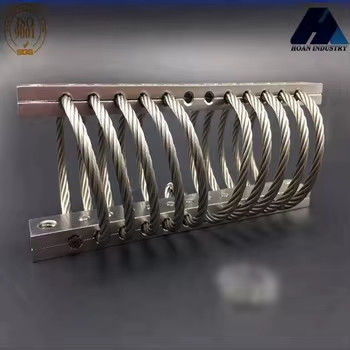

JGX-0320シリーズ
ナビゲーションシステムの精度は極めて重要であり,シアンホアンマイクロ波株式会社のワイヤロープ振動隔離器は,安定性を高める強力な助手です.衛星ナビゲーションと打ち上げシステムわずかな振動でも 信号伝達と位置位置の正確さに 影響する可能性があります
ホアン製のワイヤロープ振動隔離器は,独自の非線形特性に基づいて,複雑な外部の振動のナビゲーションシステムへの影響を効果的に弱体化することができます.システムに衝撃を受けたとき振動隔離器は,摩擦,挤出,鋼線間の滑りによって大量の衝撃エネルギーを吸収することができます.衝撃により機器が損傷するのを防ぐこと高低気温に耐える性能により,ナビゲーションシステムの機器は極端な気象条件でも正常な動作を可能にします.ナビゲーションシステムの安全保護と正確な位置付けを保証しますユーザがどこにいても信頼性の高いナビゲーションガイドを入手できるようになります.
製品サイズパラメータ
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) 体重 |
マウントオプション |
穴を通って (mm) |
糸 (mm) |
C'sink ((°C) |
| JGX-0320A-16A | 36 | 43 | 0.247 |
A,B,C E,D,S |
Ø6.9±0.13 | M6x1 について0 | 90 |
静的負荷曲線
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* シアンホアンの振動隔離器のユニークな特徴 *
* 変身や老化はない.
* 高い内部ダッピング
* 非常に広い温度範囲.
* 仕掛けの種類が広く
* 迅速かつ経済的なプロトタイプ作成
* 非常に頑丈な構造と長寿
* 衝撃と振動からの絶好の結合隔離
* 化学薬品,海水,オゾン,紫外線の影響を受けない
