起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-0320A-17A
JGX-0320シリーズ

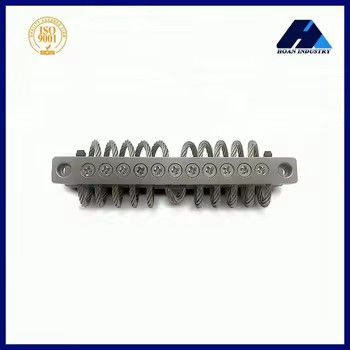

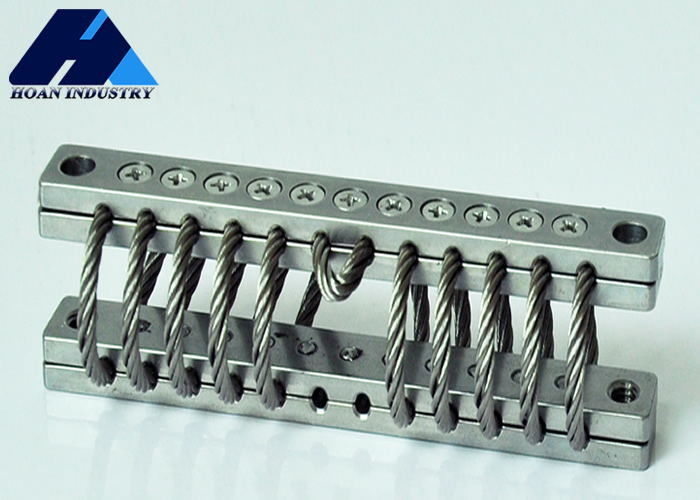

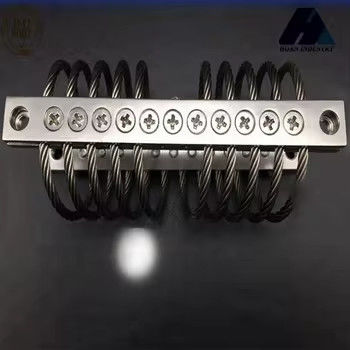

電子機器の分野では,西安ホアンマイクロ波株式会社のワイヤロープ振動隔離器が重要な役割を果たしています.電子機器はますます洗練され,振動環境に対して非常に敏感になっていますこのホンアンの振動隔離器は この問題を正確に解決します
例えば,空中にある電子機器は飛行中に様々な複雑な振動に遭遇します.ホアンのワイヤロープ振動隔離器によって,振動は効果的に隔離できます.装置の安定した動作を保証し,振動によるデータ送信エラーや機器の損傷を回避する通信機器にも同じことが当てはまります.ホアンの振動隔離器を使用すると,振動の干渉が軽減され,信号の質が向上します.車両および船舶に搭載された電子機器, 衝撃耐性,高低温耐性が十分に示されている機器が厳しい環境でも正常に動作できるようにし,電子機器の安定した動作に信頼性の高い保護を提供すること.
製品サイズパラメータ
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) 体重 |
マウントオプション |
穴を通って (mm) |
糸 (mm) |
C'sink ((°C) |
| JGX-0320A-17A | 33 | 41 | 0.247 |
A,B,C D,E,S |
Ø6.9±0.13 | M6x1 について0 | 90 |
静的負荷曲線
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 固定バーの材料 *
ステンレス鋼またはアルミニウムを選択することができます
* 表面処理 アルミニウムマウントバーの選択 *
ホワイト・アノジス (White Anodizing): アルミニウム表面をそれ自身よりも硬くする表面処理.ホワイト・アノジスアルミニウム・マウントバーの色はアルミニウム自身と同じ色を維持する.アルミの固定棒の通常の表面処理です;
ハードアノード化:アルミのマウントバーを白色アノード化方法よりもはるかに硬くするための表面処理.硬いアノイドアルミニウムマウントバーの色は,白色アノイド方法よりも暗いワイヤロープの隔離装置の使用の労働条件の複雑または特殊な要求のための特殊用途.
問い合わせを直接私たちに送ってください.
