起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-0320A-20A
JGX-0320シリーズ

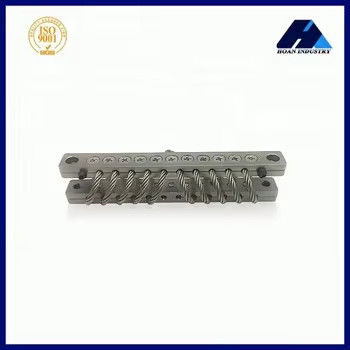

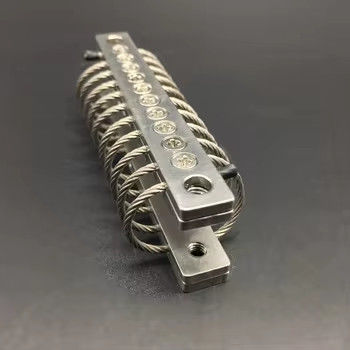

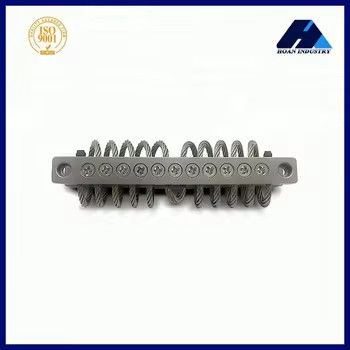

シアン・ホアンマイクロ波株式会社 (株) は振動隔離器の分野で大きな成果を上げており,同社が生産するワイヤロープ振動隔離器はユニークな利点を持っています.この種の振動隔離器は,弾性要素として特定の方向に鋼鉄ワイヤの複数の糸を巻き込みによって形成されたワイヤロープを使用2つの金属板の間に固定された螺旋状の形状で作られています. 非線形特性と乾燥摩擦減圧があり,エネルギー散布は摩擦,挤出,鋼鉄ワイヤの間の滑り.
ホアンのワイヤロープの振動隔離器の硬さとダッピングは,ワイヤロープの直径,糸の数,回転数,巻き込み方法などの要因によって影響されます.複雑な環境で高低気温や化学汚染などで,安定した性能を維持し,機器の信頼性の高い振動隔離とバッファリングを提供します.軍事電子機器や航空通信などの多くの分野で広く使用されています様々な産業の設備が安定して動作するのを助けます
製品サイズパラメータ
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) 体重 |
マウントオプション |
穴を通って (mm) |
糸 (mm) |
C'sink ((°C) |
| JGX-0320A-20A | 30 | 38 | 0.228 | B,D,E | Ø6.9±0.13 | M6x1 について0 | 90 |
静的負荷曲線
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* シアンホアンの振動隔離器のユニークな特徴 *
* 変身や老化はない.
* 高い内部ダッピング
* 非常に広い温度範囲.
* 仕掛けの種類が広く
* 迅速かつ経済的なプロトタイプ作成
* 非常に頑丈な構造と長寿
* 衝撃と振動からの絶好の結合隔離
* 化学薬品,海水,オゾン,紫外線の影響を受けない
