起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-0320A-22A
JGX-0320シリーズ

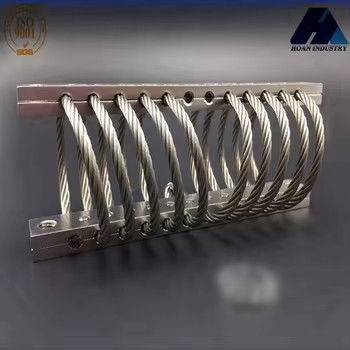

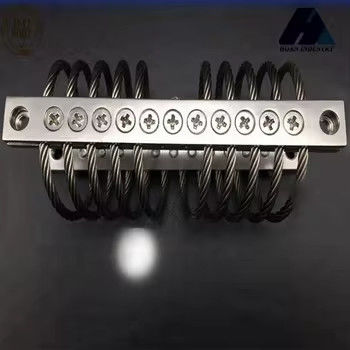

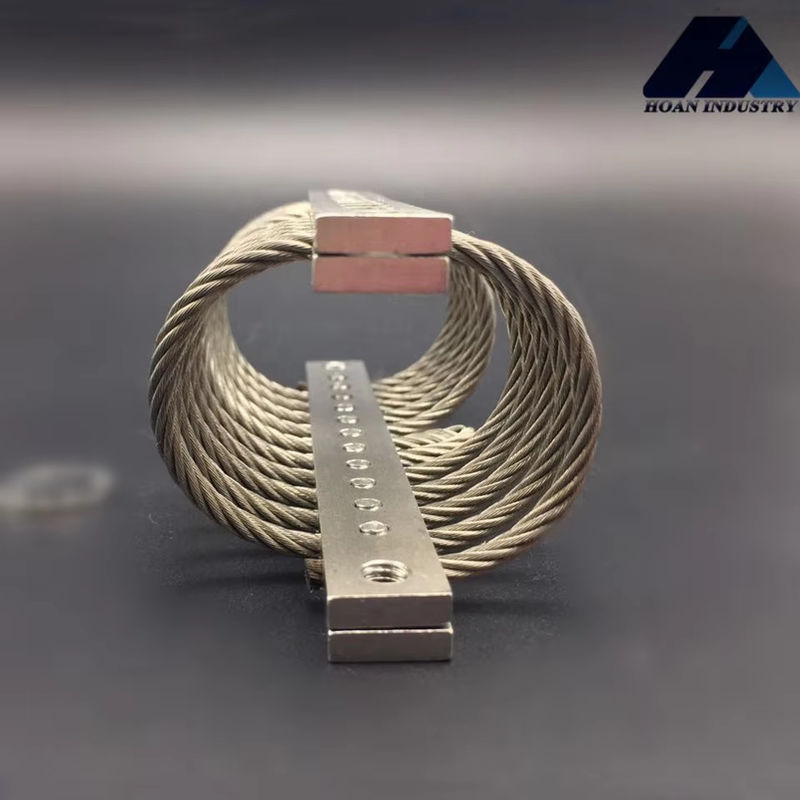

このシリーズの振動隔離器は,環境への優れた適応性を誇っています.塩の噴霧や油の汚れに耐える金属の疲労がない特性により,長期間の使用後も弾性を維持できます.潤滑やメンテナンスの必要もありませんゴム振動隔離器と比較して,JGX-0320の使用寿命は3倍以上長く,特に高周波振動環境に適しています.Xi'an Hoanマイクロ波は,厳格な疲労テスト (100万回以上) と負荷実験を通じて,製品が極端な条件下で信頼性を持って動作することを確保しました.
製品サイズパラメータ
| モデル |
高さ (mm) ±15 |
幅 (mm) |
体重 (約) 体重 |
マウントオプション |
穴を通って (mm) |
糸 (mm) |
C'sink ((°C) |
| JGX-0320A-22A | 28 | 36 | 0.228 | B,D,E | Ø6.9±0.13 | M6x1 について0 | 90 |
静的負荷曲線
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| 違う 違う | モデル |
最大偏り (mm) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 固定バーの材料 *
ステンレス鋼またはアルミニウムを選択することができます
* 表面処理 アルミニウムマウントバーの選択 *
ホワイト・アノジス (White Anodizing): アルミニウム表面をそれ自身よりも硬くする表面処理.ホワイト・アノジスアルミニウム・マウントバーの色はアルミニウム自身と同じ色を維持する.アルミの固定棒の通常の表面処理です;
ハードアノード化:アルミのマウントバーを白色アノード化方法よりもはるかに硬くするための表面処理.硬いアノイドアルミニウムマウントバーの色は,白色アノイド方法よりも暗いワイヤロープの隔離装置の使用の労働条件の複雑または特殊な要求のための特殊用途.
問い合わせを直接私たちに送ってください.
