起源の場所:
中国
ブランド名:
Hoan
モデル番号:
JXG-0400
JGX-0400シリーズ

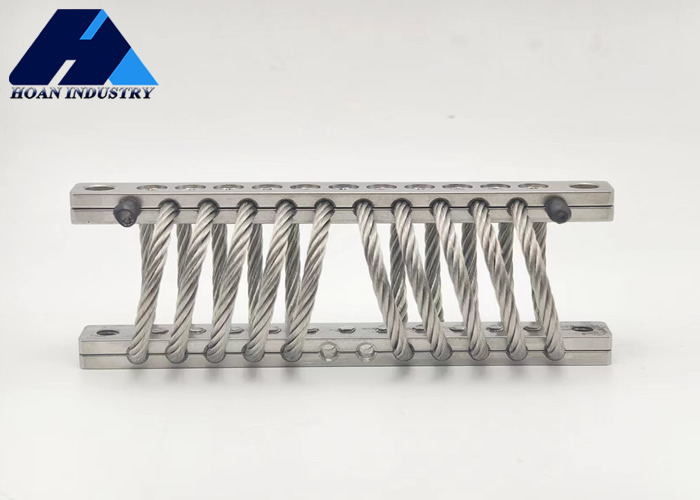

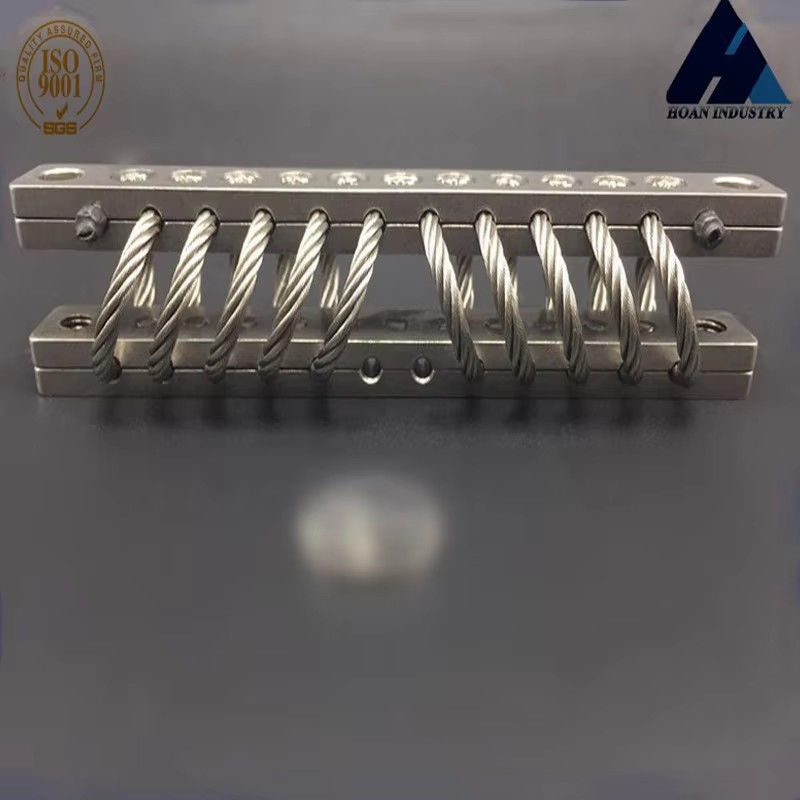

JGX - 0400 シリーズ の ワイヤロープ 隔離 装置 は,巧妙 な 構造 設計 を 備えています.
この隔離器は17.5〜37kgの静的負荷に耐えることができ,非常に幅広い用途があります.船舶に搭載された電子機器や機械機器耐腐食性や衝撃性があるため 性能が非常に良い高温と低温耐性厳しい環境でも 安定して動作し 機器をしっかりと守ります
大規模な刺激と衝撃を受けると,線ロープの糸の間に摩擦が発生します.振動と衝撃の強度を減らすためにエネルギーを散らす振動幅が小さいとき,ワイヤロープの糸は緊密に絡み合って,安定性を維持するために優れた線形弾性を示します.この特性により,複雑な振動とショック状況に効果的に対処することができますJGX - 0400 シリーズのワイヤロープ隔離装置を選ぶことは,あなたの機器の安全で効率的な動作に投資することを意味します.振動によって引き起こされる心配からあなたを解放します.
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を通って(mm) | 糸(mm) | C'シンク(°) |
| JGX-0400D-37A | 30 | 41 | 0.24 | B,D,E | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0400D-31.5A | 33 | 43 | 0.24 | A,B,C,D,E,S | |||
| JGX-0400D-26A | 38 | 48 | 0.256 | ||||
| JGX-0400D-22A | 46 | 53 | 0.272 | ||||
| JGX-0400D-17.5A | 53 | 64 | 0.288 |
技術データシート:
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形(mm) |
振動硬さ KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0400D-37A | 37.0 | 12.7 | 222 | 117 |
| 2 | JGX-0400D-31.5A | 31.5 | 14.7 | 170 | 88 |
| 3 | JGX-0400D-26A | 26.0 | 19.8 | 116 | 54 |
| 4 | JGX-0400D-22A | 22.0 | 24.9 | 84 | 37 |
| 5 | JGX-0400D-17.5A | 17.5 | 32.0 | 58 | 23 |
45° 向きの負荷:
|
曲線番号 |
モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-0400D-37A | 25.9 | 17.8 | 123 | 60 |
| 2 | JGX-0400D-31.5A | 22.2 | 21.8 | 96 | 42 |
| 3 | JGX-0400D-26A | 18.6 | 27.9 | 66 | 28 |
| 4 | JGX-0400D-22A | 15.4 | 35.6 | 48 | 18 |
| 5 | JGX-0400D-17.5A | 11.7 | 44.7 | 31 | 11 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷(N) | 最大静的負荷(N) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-0400D-37A | 18.2 | 12.7 | 73 | 73 |
| 2 | JGX-0400D-31.5A | 15.9 | 15.7 | 53 | 53 |
| 3 | JGX-0400D-26A | 13.6 | 20.8 | 33 | 33 |
| 4 | JGX-0400D-22A | 11.3 | 25.9 | 23 | 23 |
| 5 | JGX-0400D-17.5A | 4.1 | 33.5 | 7.9 | 7.9 |
