Place of Origin:
China
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-0480A-72A

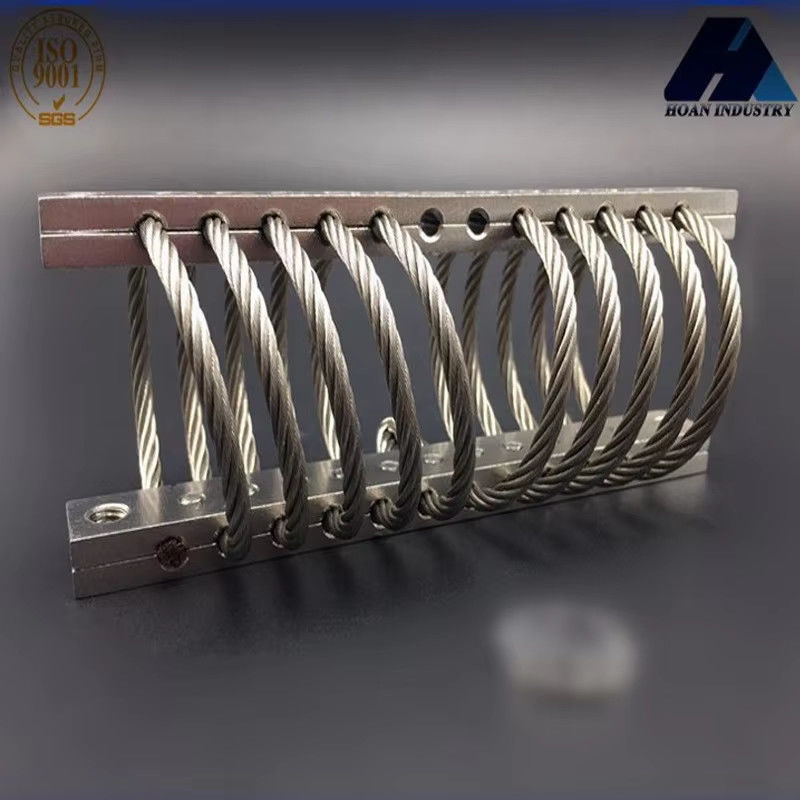

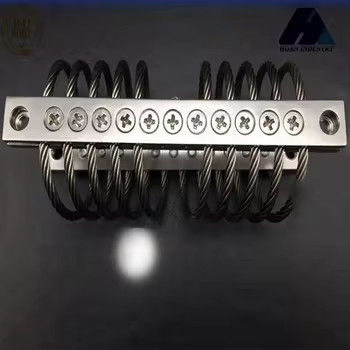

Xi'an Hoan Microwave Co., Ltd. のJGX-0480シリーズ鋼鉄ロープ振動隔離器は,精密機器,通信機器,高精密機械システムのために特別に設計されています.外部からの振動や衝撃を効果的に隔離できる, 設備の安定性と信頼性を保証する. 製品は,優れた弾力性およびダミング特性を持つ,多層のステンレス鋼のワイヤロープ巻き構造を採用,振動隔離効率は90%以上5Hzから500Hzまでの広周波振動シナリオに適しています.その主な利点は,高い負荷容量と長寿命の設計にあります.振動隔離装置の一組の静的負荷は50kg~200kgに達するレーダー,衛星アンテナ,医療機器,その他の分野における厳しい要件を満たす.
JGX-0480シリーズは,水平,垂直,複数の方向で振動エネルギーを吸収できる,全方向の振動隔離設計を採用しています.響きによる機器の性能低下を軽減する製品シェルは耐腐蝕性アルミニウム合金ででき,表面はアノジス処理を受け, -50°Cから+120°Cまでの極端な環境に適応します.保護レベルはIP65です.湿度や塩噴霧などの厳しい条件下で長期にわたる安定した作業を保証する.
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション |
穴を通って (mm) |
糸(mm) | C'シンク(°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
技術データシート:
垂直負荷
| 違う 違う | モデル | 最大静的負荷 (N) | 最大変形(mm) |
振動硬さ (KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
45° 向きの負荷:
| 違う 違う | モデル | 最大静的負荷(N) | 最大変形(mm) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
横の負荷:
| 違う 違う | モデル | 最大静的負荷(N) | 最大静的負荷(N) | 振動硬さ(KN/m) | 衝撃硬さ(KN/m) |
| 1 | JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
* 固定バーの材料 *
ステンレス鋼またはアルミニウムを選択することができます
* 表面処理 アルミニウムマウントバーの選択 *
ホワイト・アノジス (White Anodizing): アルミニウム表面をそれ自身よりも硬くする表面処理.ホワイト・アノジスアルミニウム・マウントバーの色はアルミニウム自身と同じ色を維持する.アルミの固定棒の通常の表面処理です
ハードアノード化:アルミのマウントバーを白色アノード化方法よりもはるかに硬くするための表面処理.硬いアノイドアルミニウムマウントバーの色は,白色アノイド方法よりも暗いワイヤロープの隔離装置の使用の労働条件の複雑または特殊な要求のための特殊用途.
問い合わせを直接私たちに送ってください.
