起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0480A-59A

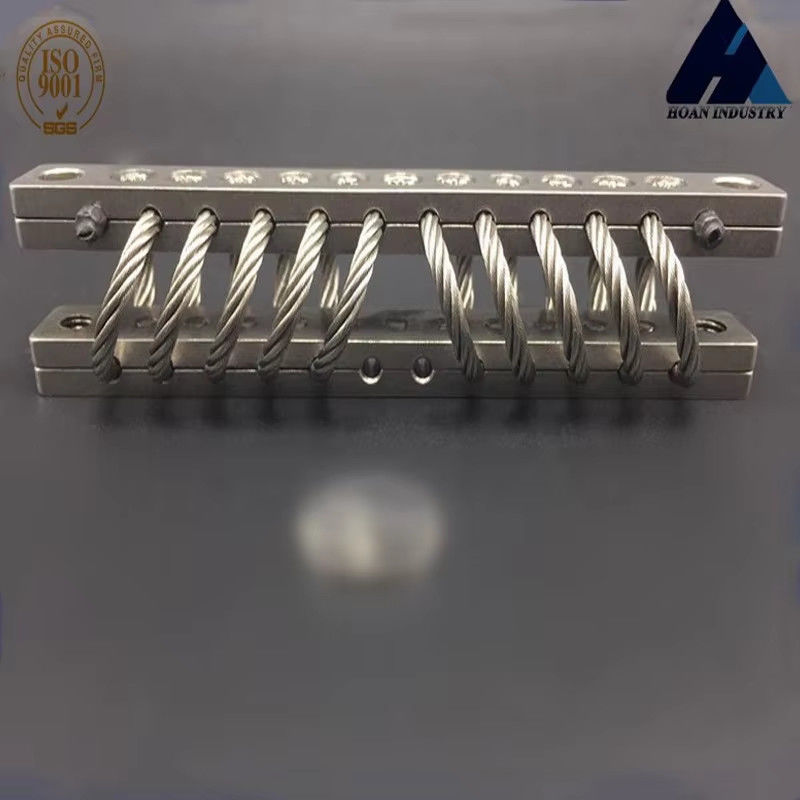

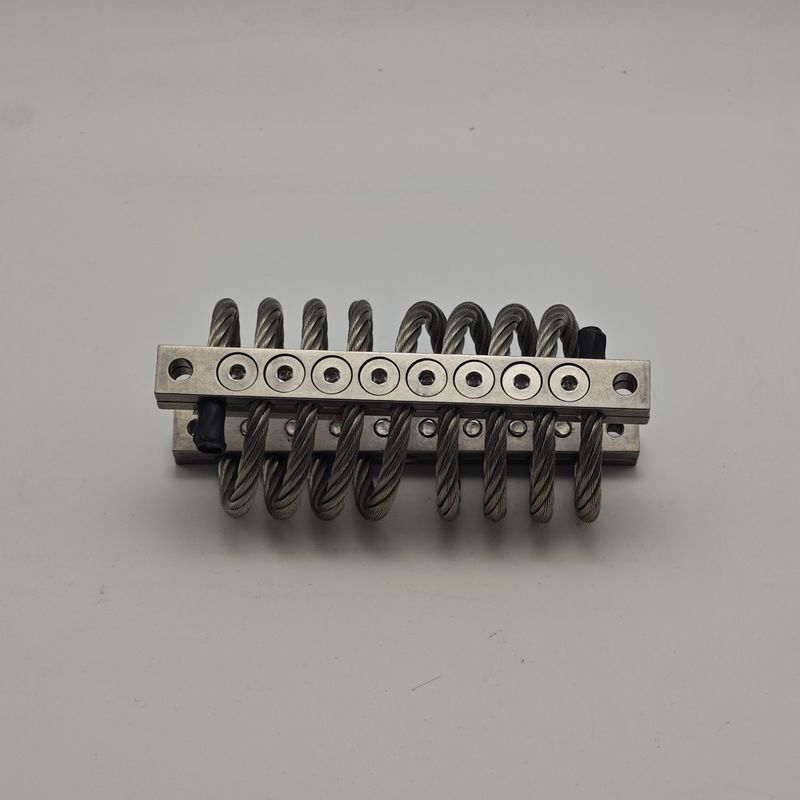

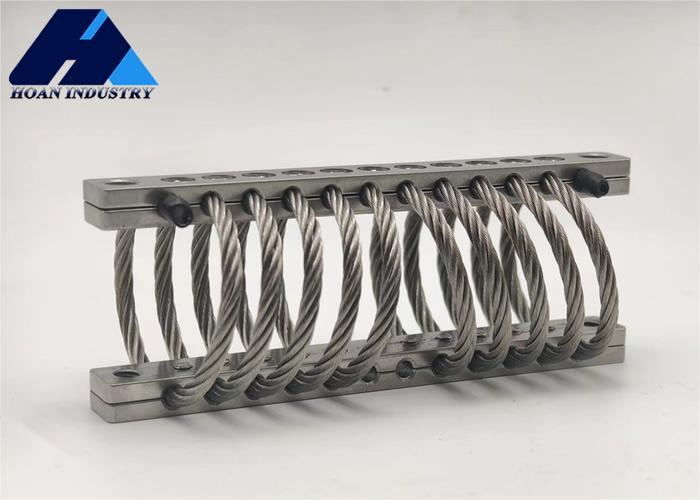

JGX-0480Aシリーズ
シアン・ホアンマイクロ波のJGX-0480シリーズ製品は 振動隔離とバッファリングのユニークな利点を持っています. 4.8mm直径の鋼鉄ロープのコア構造で,製品には安定した構造があります12~75kgの静的負荷を耐えることができ,幅広い用途があります.
この製品シリーズは,特殊な技術処理によって,腐食耐性において,一般的な腐食媒体を効果的に耐えることができる.長期的に安定した運用を保証する外部からの衝撃に直面すると,その内部構造は巧みに 衝撃エネルギーを摩擦と圧縮エネルギーに変換します高効率のバッファリングを達成し,非常に優れた衝撃耐性を証明する高温と低温環境への適応力も高い.低温で-40°Cから高温で80°Cまでの振動隔離とバッファリング機能を正常に実行できる性能は温度に影響を受けない.
JGX-0480 シリーズ は,まさに これらの 特性 の ため に,多くの 分野 で その 能力 を 示し て き まし た.空中での電子機器や機械機器のための安定した振動隔離を提供することができます装置やメーターによる正確な測定を保証する,車両に搭載された,および船舶上のアプリケーション.安定したシステム運用を保証するために重要な安全保護を提供できます高低温や化学物質汚染などの厳しい環境で,様々な機器のスムーズな動作も保証できます.機器の故障率を減らす信頼性の高い振動隔離製品です
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション |
穴を通って (mm) |
糸 (mm) |
沈んでる |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
静的負荷曲線
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
