起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0480A-52A
JGX-0480Aシリーズ

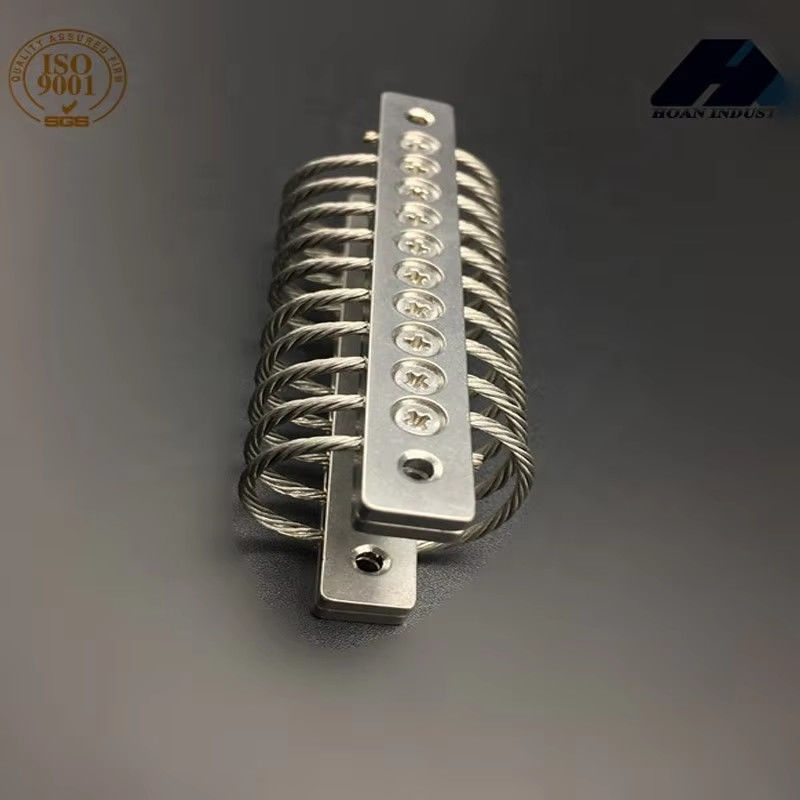

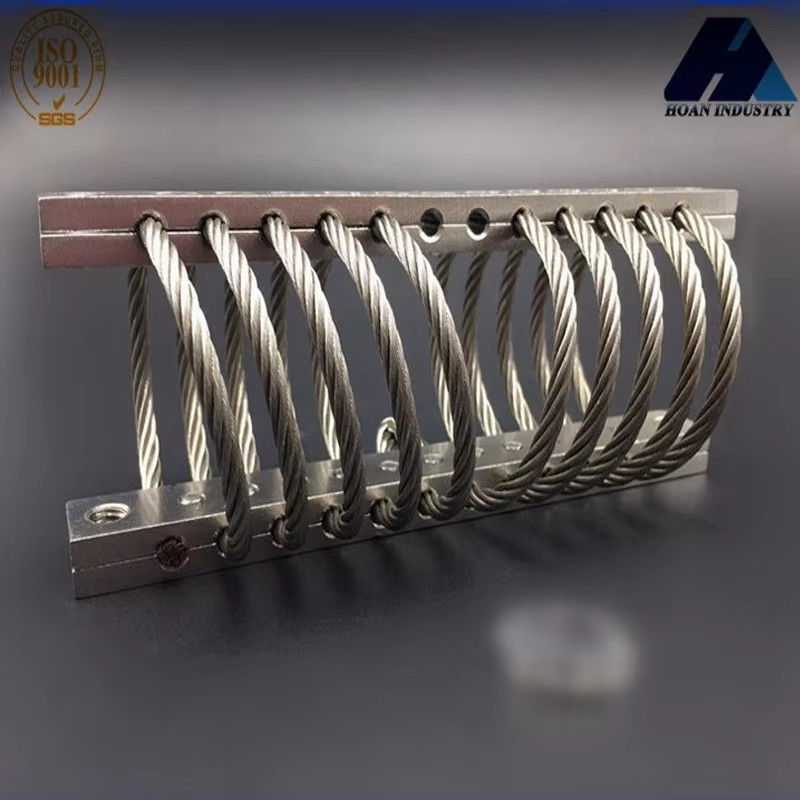

シアン・ホアン・マイクロ波株式会社によって開発されたJGX - 0480Aシリーズ鋼鉄ロープ振動隔離器は,高精度機器のために特別に設計された衝撃吸収装置です.航空宇宙に広く使用されている高品質のステンレス鋼のワイヤロープを巻き込み,独特の構造設計により,多方向の振動隔離を実現します装置の動作中に振動と衝撃エネルギーを効果的に吸収し,敏感な部品を損傷から保護します.
JGX - 0480Aシリーズは,強い負荷能力,耐腐蝕性,長寿命の特徴を持ち,-40 °Cから+ 120 °Cの極端な環境で安定して動作することができます.そのコンパクトなデザインは,さまざまな設置スペースに適しています同時に,それは,特に車両に搭載された,船舶に搭載された,および空中機器の振動削減ニーズに適した良い衝撃抵抗を提供します.軍用品の製造基準で高級機器の振動軽減の分野では,この製品が好ましいソリューションになりました.
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション |
穴を通って (mm) |
糸 (mm) |
沈んでる |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
静的負荷曲線
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
