起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0480A-37A

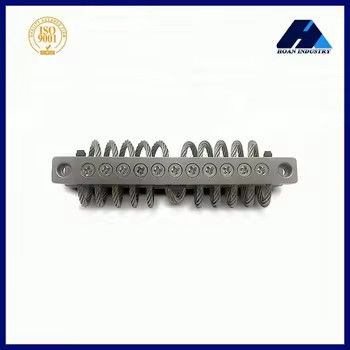

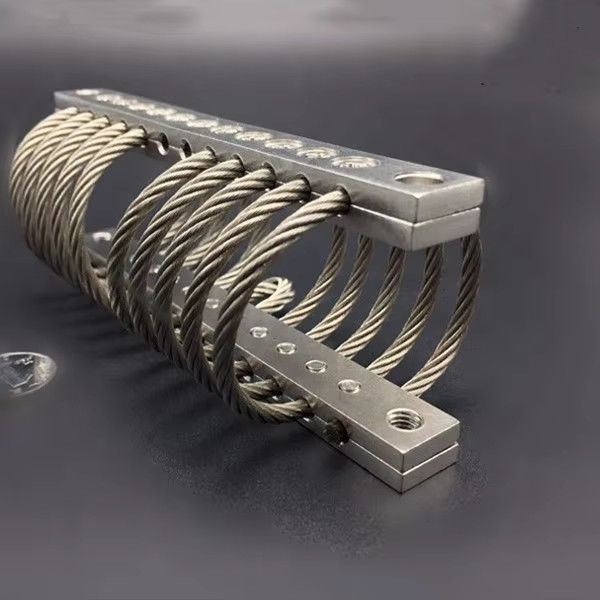

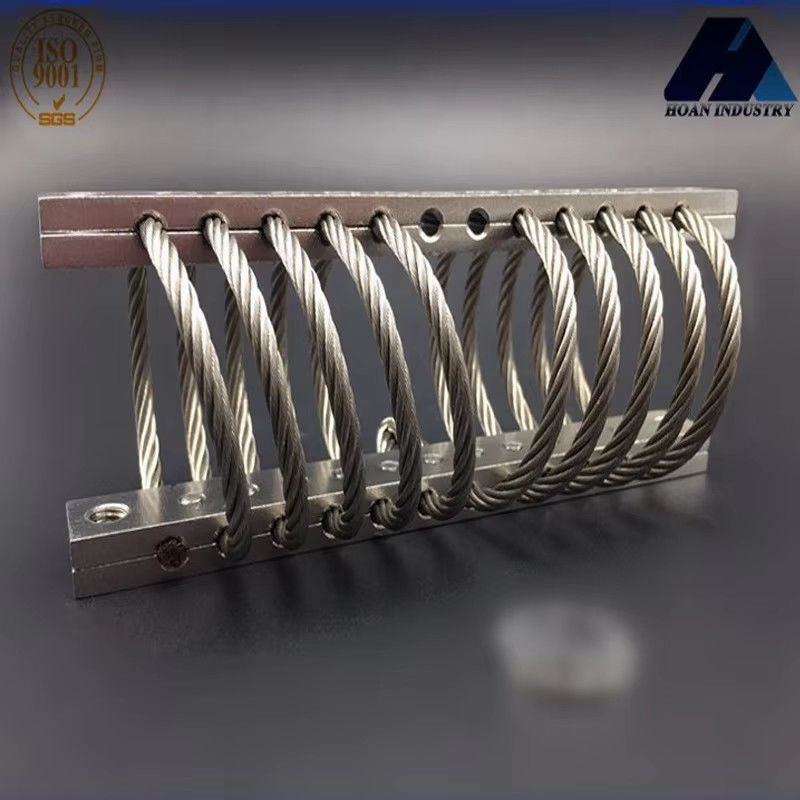

JGX-0480Aシリーズ
シアン・ホアンマイクロ波株式会社 (株) のJGX-0480Aシリーズ鋼鉄ロープ振動隔離器は,顧客に正確な振動制御ソリューションを提供することで,カスタマイズされたサービスを通じて多様なニーズを満たしています.鋼鉄ワイヤロープの直径,コイル数,配置を調整することで,製品が異なる硬さとダミング特性のマッチングを達成できます.低周波から高周波までの広範囲の振動隔離要件に適応する.
This series of vibration isolators not only boasts excellent mechanical performance but also undergoes rigorous environmental tests such as salt spray and damp heat to ensure long-term effectiveness in harsh conditions. 磁気性のない放射性耐性のある性質により,医療機器や衛星通信などの特殊なシナリオに特に適しています.ホアンマイクロ波は,プロフェッショナルな技術サポートと動的シミュレーション分析を提供し,ユーザが振動削減システムの設計を最適化するのに役立ちます.JGX-0480Aシリーズは柔軟で信頼性の高い性能で 高級産業や防衛分野における振動削減の基準となっています.
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を抜ける (mm) | 糸 (mm) | 沈んでる |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
静的負荷曲線
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
KV (振動) (KN/m) |
ショックです (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
