起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0648A-79A

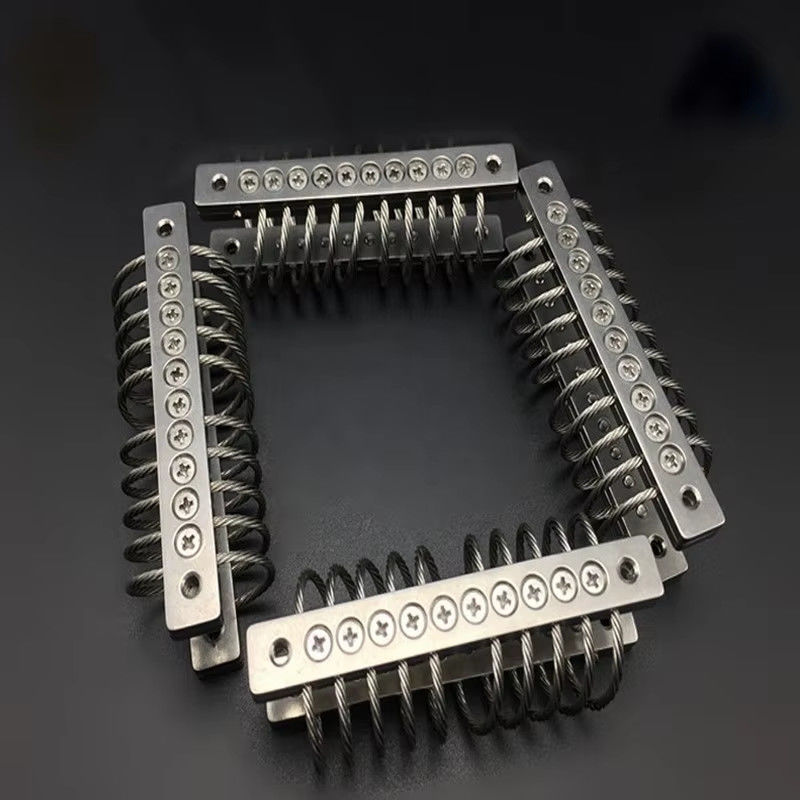

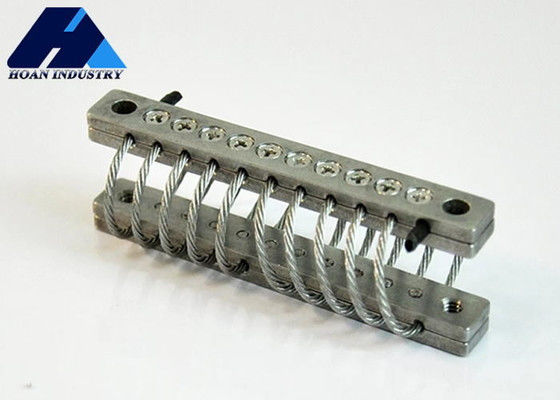

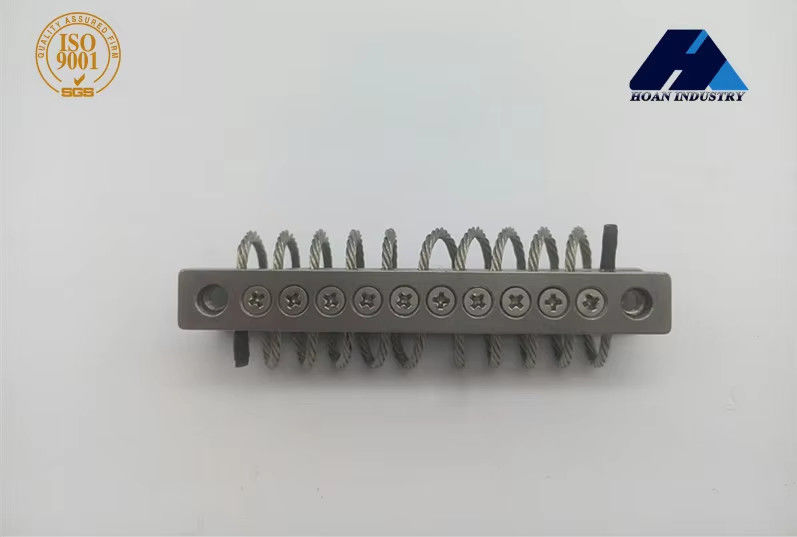

シアン・ホアン・マイクロ波株式会社によって開発されたJGX-0648シリーズのワイヤロープ振動隔離器は,振動隔離の分野でプロレベルの製品です.優れた総合的な性能を誇るJGX-0648D-79Aモデルを例に挙げましょう.この隔離器は6で細かく巻き込まれています.4mm直径のステンレス鋼のワイヤロープで,上部と下部に高強度な固定プレートでしっかりと組み合わさっていますテストを経て 79kgの最大静的負荷で 優れた負荷容量を示しています
環境に適応できるという点では,この一連の振動隔離器は,極端な高低温環境でも安定した動作を維持し,幅広い温度容量範囲を提供します.高品質のステンレス鋼材のおかげで化学的暴露による複雑な作業条件下でも優れた耐腐蝕性を示しています.突っ走る道路の車両に搭載された装置湿った海環境における船舶搭載機器では,JGX-0648シリーズのワイヤロープ振動隔離器は,電子機器のための効率的な振動隔離とバッファリングソリューションを提供します.機械機器設備の安定した動作と最適な性能を効果的に保証する.
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を抜ける (mm) | 糸 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
技術データシート:
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) |
振動硬さ (KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 向きの負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大静的負荷 (N) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
