起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0648A-30A

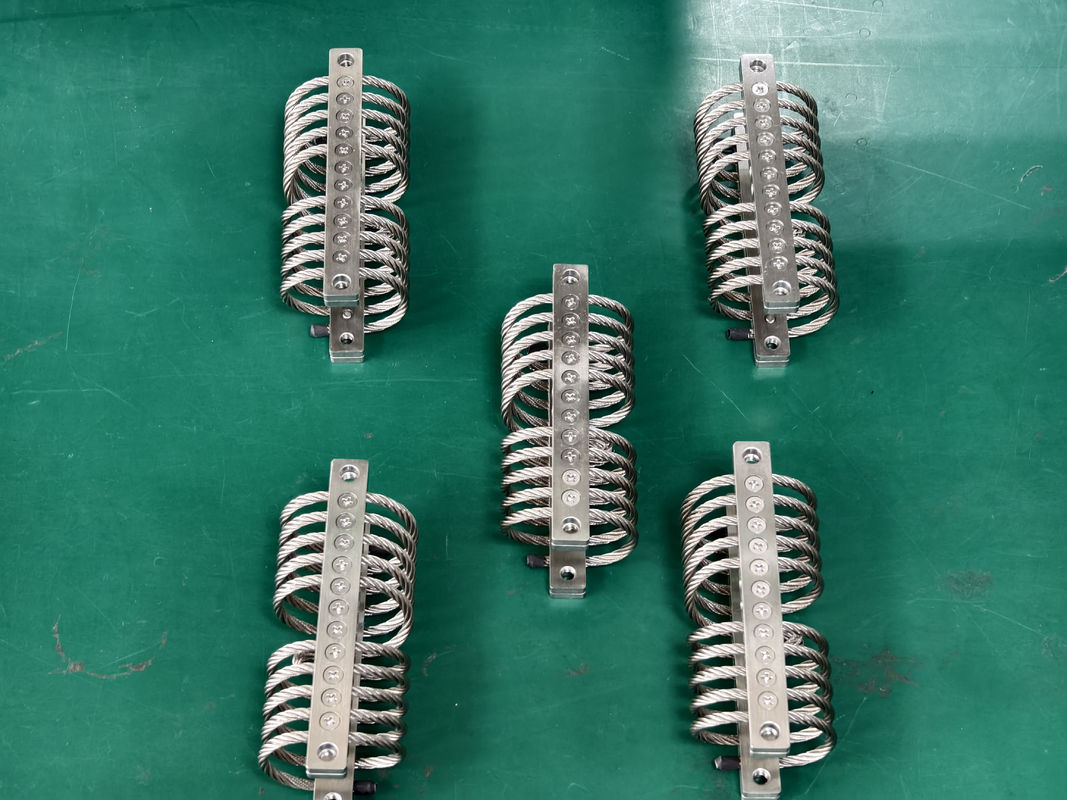

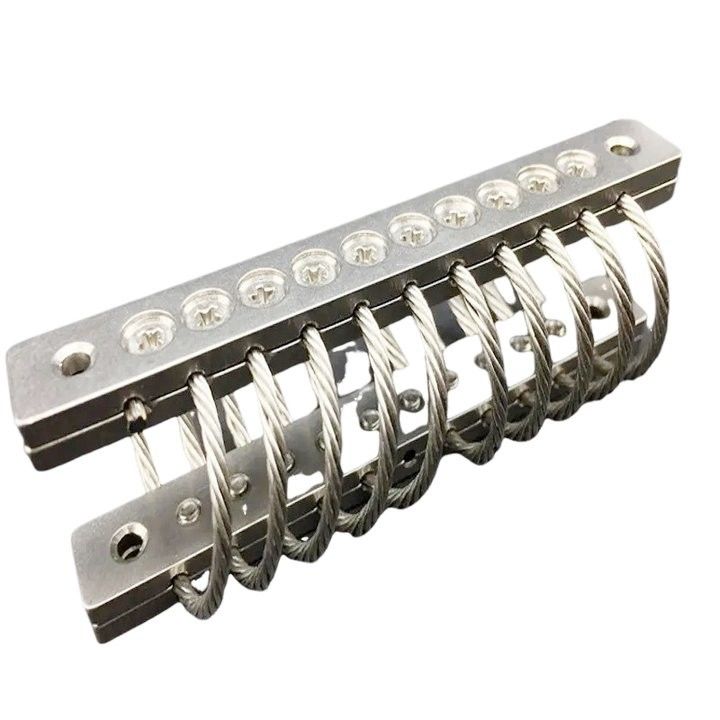

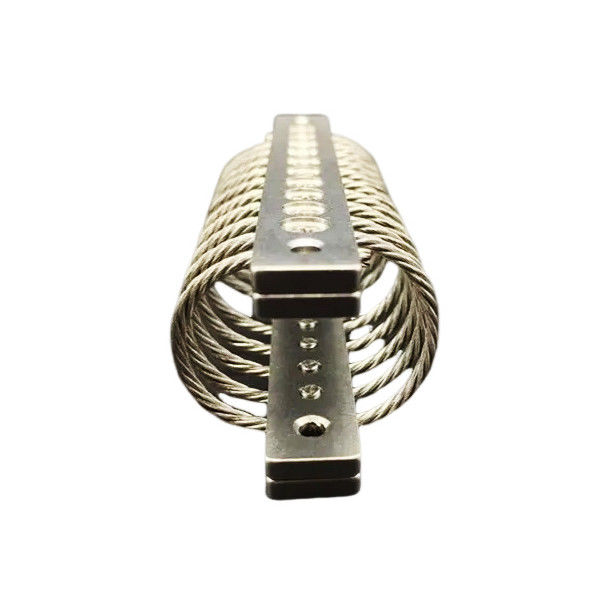

高温,高湿度,塩噴霧などの厳しい環境では 伝統的な振動隔離装置は 失敗しやすいのですシアン・ホアンマイクロ波会社のJGX-0648Aシリーズワイヤロープの振動隔離器製品にはゴムやプラスチックの部品がなく,金属製の構造が採用されています.材料の老化問題を根本的に回避し,長期にわたって屋外や厳しい産業環境に適しています.
この系列の振動隔離器は,ワイヤロープの巻き込み密度と層を最適化することで,広帯域の振動隔離を実現します.低周波振動を抑制し,高周波ノイズを吸収する. モジュール式設計により,迅速な交換を容易にし,ダウンタイムを短縮します. さらに,製品はRoHS環境基準に準拠し,グリーン製造の要件を満たしています.
海上プラットフォーム機器,フィールド通信装置,または産業自動化システムでは,JGX-0648Aシリーズは持続的かつ安定した振動隔離を提供します.シーアン・ホアンマイクロ波の究極の品質追求を反映しています.
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を抜ける (mm) | 糸 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
技術データシート:
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) |
振動硬さ (KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 向きの負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大静的負荷 (N) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
