起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0648A-36A

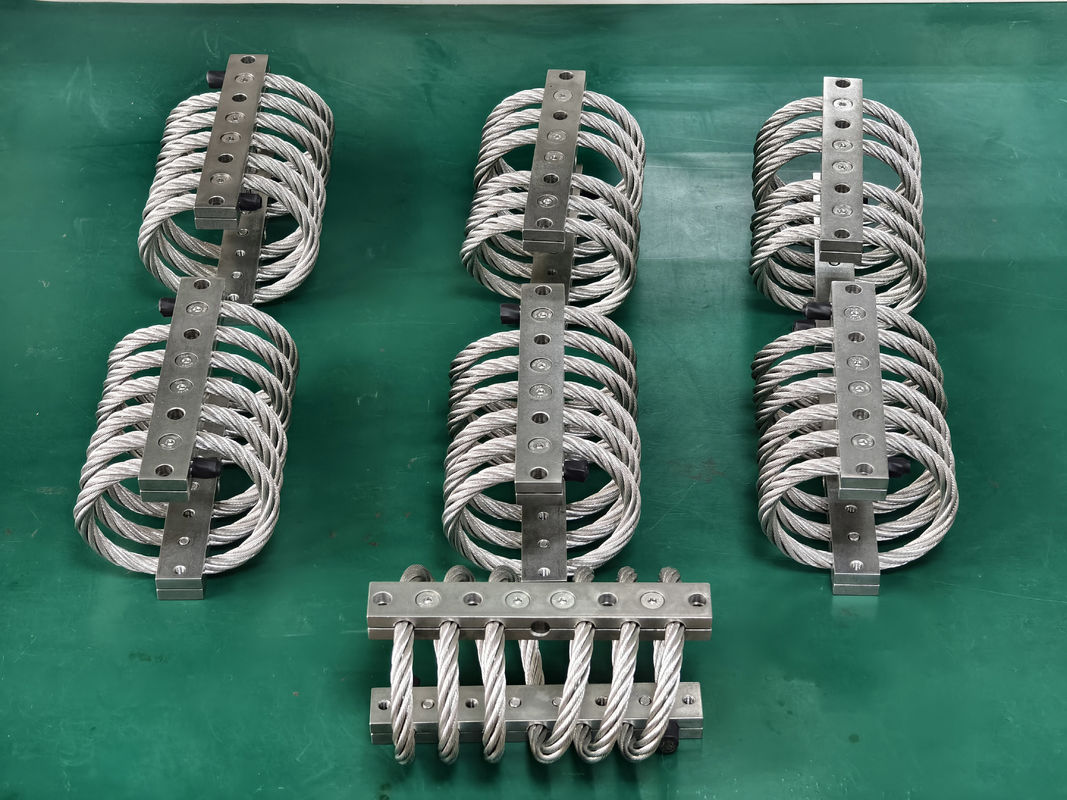

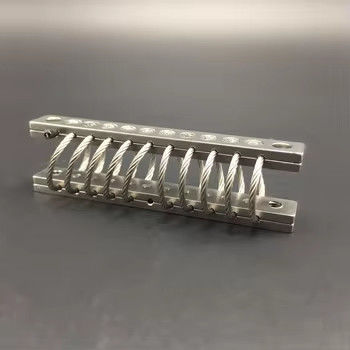

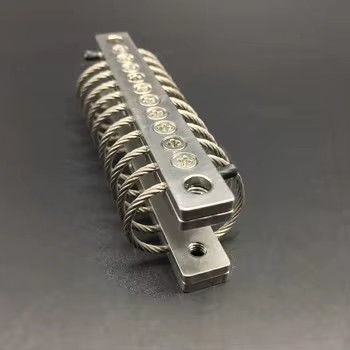

シーアン・ホアンマイクロ波株式会社 (株) のJGX-0648Aシリーズのワイヤロープ振動隔離器は 高精度機器の振動保護のための主要な選択として登場しました軍用品の品質のおかげで特別に設計された螺旋回線ロープ構造によって これらの隔離器は 多方向振動隔離を実現します設備の輸送と運用中に振動や衝撃の影響を効果的に軽減する.
その主な利点は,振動エネルギーを迅速に散布し,共鳴を回避し,機器の安定性を確保する高ダムリング特性にあります.JGX-0648Aシリーズは,また,広い負荷範囲を特徴とする耐疲労と環境適応性について厳格にテストされた.製品が極端な条件でも 優れた性能を維持する.
レーダーシステム,電子対抗装置,精密な実験装置のいずれにせよ,JGX-0648Aシリーズは信頼性の高い振動隔離サポートを提供します.高級振動隔離分野における Xi'an Hoan マイクロ波の技術的能力を展示します.
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を抜ける (mm) | 糸 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
技術データシート:
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) |
振動硬さ (KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 向きの負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大静的負荷 (N) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
