起源の場所:
中国
ブランド名:
Hoan
証明:
ISO9001:2015
モデル番号:
JGX-0648A-33A

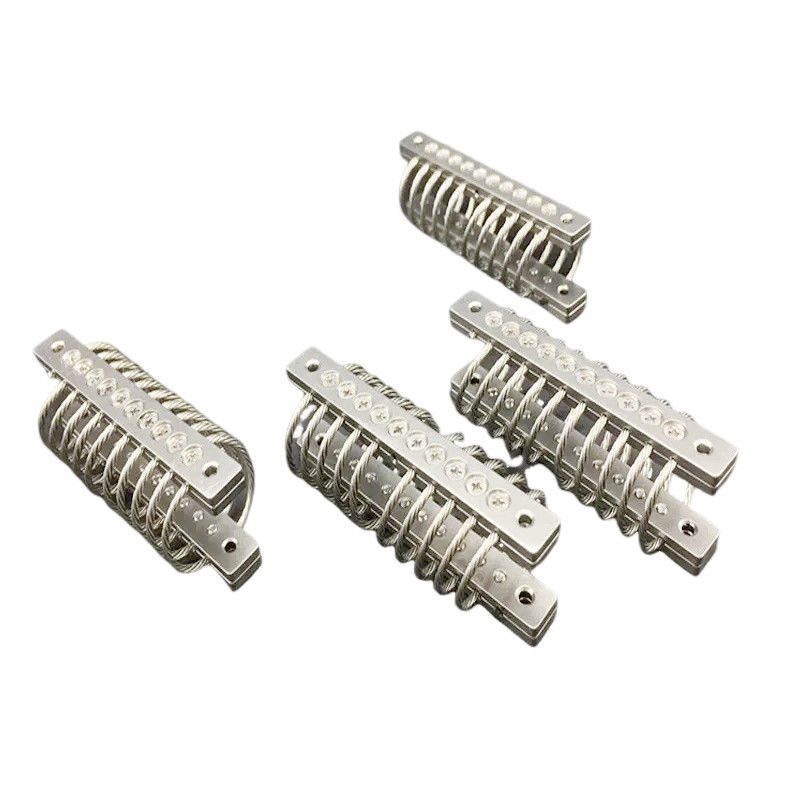

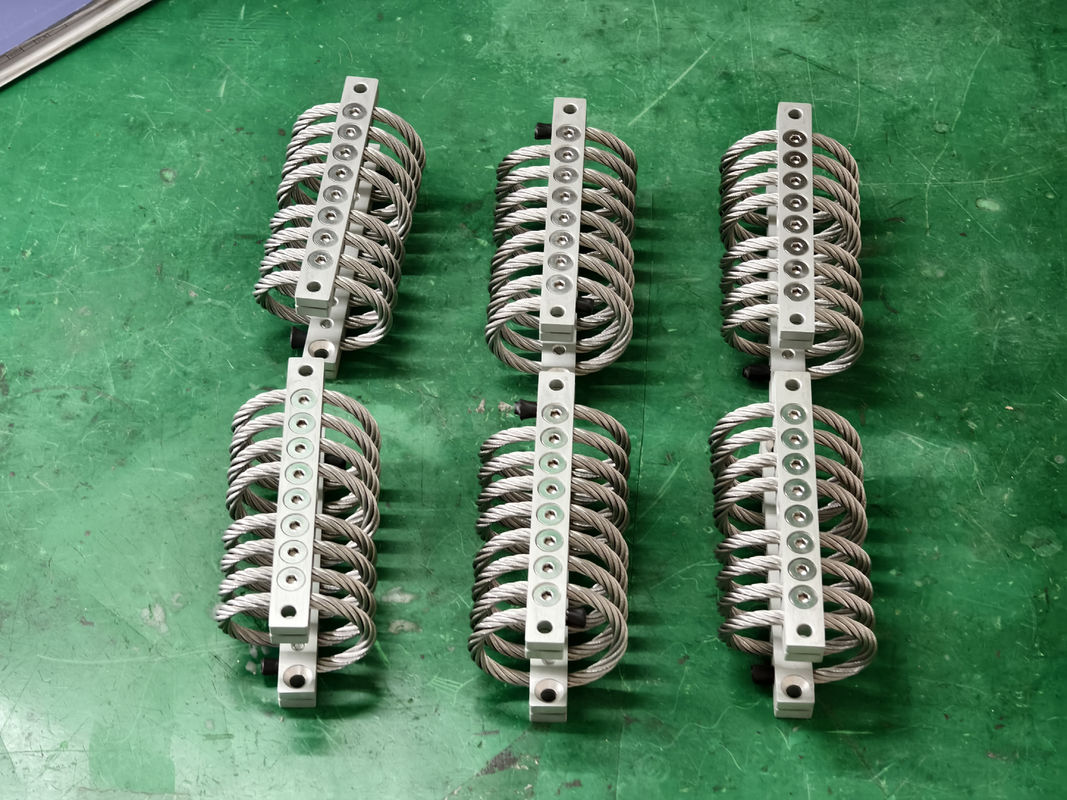

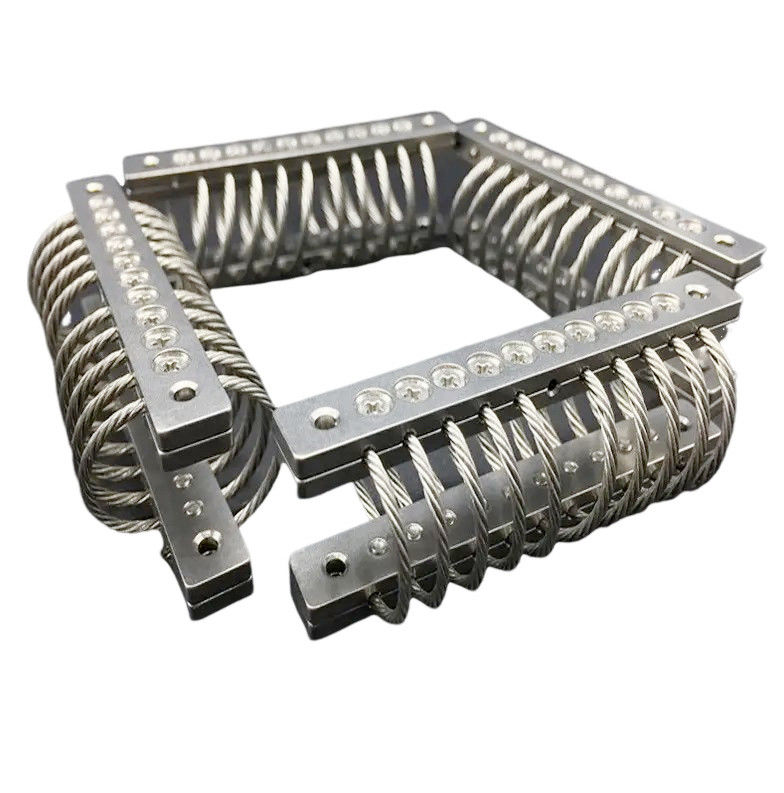

近代機器の軽量要求に応えて,Xi'an Hoan Microwave Co., Ltd.が開発したJGX-0648Aシリーズワイヤロープ振動隔離器.高性能を保ちながら体重を最適化する高強度ステンレス鋼で作られ,軽量な構造で,優れた負荷能力と耐久性があります.特にドローンや車両に搭載された電子機器などの重量敏感な用途に適している.
独創的なワイヤロープの編み込みプロセスは,隔離器に優れた弾性回復能力を備えており,長期間の圧縮下でもプラスチック変形を保証しません. さらに,JGX-0648Aシリーズは,良い抗老化性能と長い使用寿命を誇っています縦や横の配置をサポートする複数の設置方法により,異なる機器の配置ニーズに適応します.
Xi'an Hoanマイクロ波は 継続的なイノベーションを通じて 軽量と高い信頼性をバランスさせる 振動隔離ソリューションを顧客に提供しています動的な環境で安定して動作する機器を助ける.
マウントオプション
サイズパラメータ:
| モデル | H3±330 | │ │ | 単位重量 | マウントオプション | 穴を抜ける (mm) | 糸 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
技術データシート:
垂直負荷
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) |
振動硬さ (KN/m) |
衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 向きの負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大変形 (mm) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
横の負荷:
| 曲線番号 | モデル | 最大静的負荷 (N) | 最大静的負荷 (N) | 振動硬さ (KN/m) | 衝撃硬さ (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
