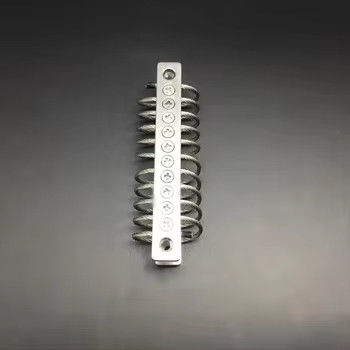

JGX-1276A-176A 振動隔離マウント:高減圧不?? 鋼設計 塩噴霧/湿気環境での安定した性能

JGX-1276A-176A 振動隔離マウント:高減圧不?? 鋼設計 塩噴霧/湿気環境での安定した性能

起源の場所:

中国

ブランド名:

Hoan

証明:

ISO9001:2015

モデル番号:

JGX-1276A-176A

連絡 ください
引金 を 求め て ください
製品詳細
重さ:
1.67KG
構造:
螺旋式
アイソレーターのタイプ:
螺旋式
設置方向性:
垂直または水平
隔離周波数範囲:
5Hzから100Hz
Load Capacity:
176KG
ショック吸収:
はい
総幅:
121mm
保証期間後のサービス:
オンラインサポート
自然頻度:
10Hz
製品ショック吸収:
サイズと材料によって異なります
振動隔離範囲:
5 Hz ~ 500 Hz
販売形態:
ホットプロダクト 2025
モデル:
JGXシリーズ
ショック抵抗:
20g/11ms
支払いと送料の条件
最小注文数量
4
支払条件
L/C,D/P,T/T,D/A,MoneyGram,ウェスタンユニオン
製品説明

JGX-1276 シリーズ

製品説明

西安浩安マイクロ波有限公司のJGX-1276シリーズワイヤーロープアイソレーターは、高価値の精密機器や設備を振動や衝撃から保護するために特別に設計されています。このシリーズは、特殊なステンレス鋼ワイヤーロープを複数本使用し、特定の構成に従って螺旋状に巻き付けて形状を形成し、非線形剛性特性を実現し、優れた防振、緩衝、耐衝撃性を備えています。


その代表的な定格荷重範囲は92kgから278kg(1ユニットあたり)であり、設備の重量に応じて柔軟に選択および構成できます。広い動作温度範囲(-55℃から+150℃)を持ち、過酷な環境に適応します。5Hzから500Hzの広い周波数帯域で効果的な防振を提供し、特に10Hzから100Hzの中低周波振動エネルギーの伝達を抑制することに優れています。


艦載電子機器、航空機搭載レーダー、精密光学プラットフォーム、医療用画像診断装置など、防振安定性に対する要求が高い分野で広く使用されています。


静的荷重曲線

JGX-1276A-176A 振動隔離マウント:高減圧不?? 鋼設計 塩噴霧/湿気環境での安定した性能 0

No. モデル

最大静的荷重

(kg)

最大たわみ

(mm)

Kv(振動)

(KN/m)

Ks(衝撃)

(KN/m)

1 JGX-1276A-278A 278 32.0 716 352
2 JGX-1276A-233A 233 38.1 531 249
3 JGX-1276A-220A 220 43.2 461 208
4 JGX-1276A-176A 176 48.8 343 147
5 JGX-1276A-149A 149 59.9 256 103
6 JGX-1276A-130A 130 74.7 196 72
7 JGX-1276A-115A 115 85.9 154 54
8 JGX-1276A-92A 92 102.6 111 37

JGX-1276A-176A 振動隔離マウント:高減圧不?? 鋼設計 塩噴霧/湿気環境での安定した性能 1

No. モデル

最大静的荷重

(kg)

最大たわみ

(mm)

Kv(振動)

(KN/m)

Ks(衝撃)

(KN/m)

1 JGX-1276A-278A 197.4 44.7 405 177
2 JGX-1276A-233A 165.7 52.8 298 126
3 JGX-1276A-220A 156.6 61.0 263 105
4 JGX-1276A-176A 124.8 68.6 194 74
5 JGX-1276A-149A 106.6 84.8 144 51
6 JGX-1276A-130A 93.1 105.7 110 37
7 JGX-1276A-115A 81.7 121.9 88 28
8 JGX-1276A-92A 63.6 144.8 62 19

JGX-1276A-176A 振動隔離マウント:高減圧不?? 鋼設計 塩噴霧/湿気環境での安定した性能 2

No. モデル

最大静的荷重

(kg)

最大たわみ

(mm)

Kv(振動)

(KN/m)

Ks(衝撃)

(KN/m)

1 JGX-1276A-278A 152.0 33.0 221 221
2 JGX-1276A-233A 124.8 40.1 156 156
3 JGX-1276A-220A 115.7 45.2 130 130
4 JGX-1276A-176A 93.1 50.8 91 91
5 JGX-1276A-149A 61.3 56.9 60 60
6 JGX-1276A-130A 45.4 77.7 46 46
7 JGX-1276A-115A 34.1 90.9 33 33
8 JGX-1276A-92A 22.7 107.7 23 23


製品の用途

用途 代表的な機器 保護対象 運用上の利点
艦載

電子機器、コンピューター、

機械

爆風、固有振動、嵐 長寿命、メンテナンスフリー、温度の極端な変化、耐食性、全軸保護
不整地走行車

計装、発電機、

電子機器

不整地、悪路、衝突 長寿命、メンテナンスフリー、温度の極端な変化、オゾン、放射能、紫外線
航空機 電子機器、コンピューター 高G機動、ハードランディング、乱気流 温度と高度の極端な変化、軽量
輸送コンテナ 光学機器、計器、ミサイル、電子機器 輸送、取り扱い、積み降ろし 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用
産業機器 遠心分離機、乾燥機、ポンプ アンバランスな動的負荷、流体ハンマー、固有振動、基礎の弱さ 長寿命、メンテナンスフリー、腐食性環境
兵器 ミサイル発射装置、戦車砲、コンピューター制御、電子機器 不整地、鉄道の操車、輸送 メンテナンスフリー、温度の極端な変化、近隣の爆発
医療機器 患者ケアに必要な機械設備 可動部品からの振動、移動式カートの衝撃 メンテナンスフリー、ガス放出なし、滅菌可能
煙突 煙突、スクラバー、測定装置 風による共振周波数、スクラバー付近のスタックガスによる乱れなど メンテナンスフリー、温度の極端な変化、腐食性環境

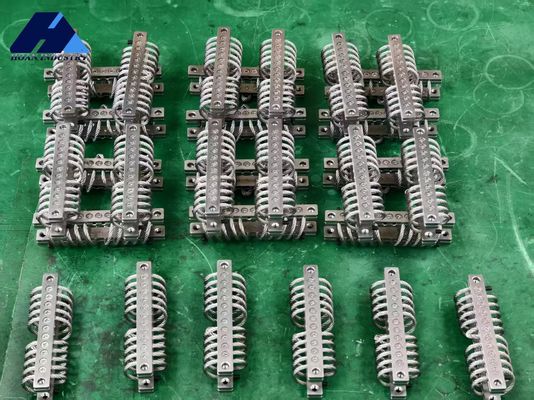

お客様の写真

JGX-1276A-176A 振動隔離マウント:高減圧不?? 鋼設計 塩噴霧/湿気環境での安定した性能 3


よくある質問

1.Q: メーカーですか、それとも商社ですか?

   A: 当社は商社ではなく、メーカーです。自社施設で製品を製造しており、品質と製造プロセスを完全に管理しています。これにより、競争力のある価格設定と、お客様への直接的なカスタマイズされたソリューションを提供できます。

2.Q: 製品をカスタマイズできますか?

   A: はい、お客様の特定のニーズに合わせて製品をカスタマイズする能力があります。要件をお知らせください。当社のチームがお客様と協力して、お客様の好みに合ったオーダーメイドのソリューションを作成します。

3.Q: リードタイムは?

   A: サンプルは通常2〜5日かかります。量産の場合、7〜20日程度かかります。当社の工場に在庫がある場合は、より速い納期となります。

4.Q: 注文前にサンプルを入手できますか?サンプルの期間はどのくらいですか?

   A: はい、サンプル注文は受け付けています

5.Q: 配送はどうなりますか?

   A: 1) 世界中への配送サービスが利用可能です

      2) 配送費用は時々変動するため、ご注文前にご連絡ください。

6.Q: 大量注文の割引はありますか?

   A: はい、大量注文の割引を提供しています。割引率は注文数量によって異なる場合があります。
