Place of Origin:
China
ブランド名:
Hoan
Model Number:
JGX-1278A-176A
JGX-1278Aシリーズ

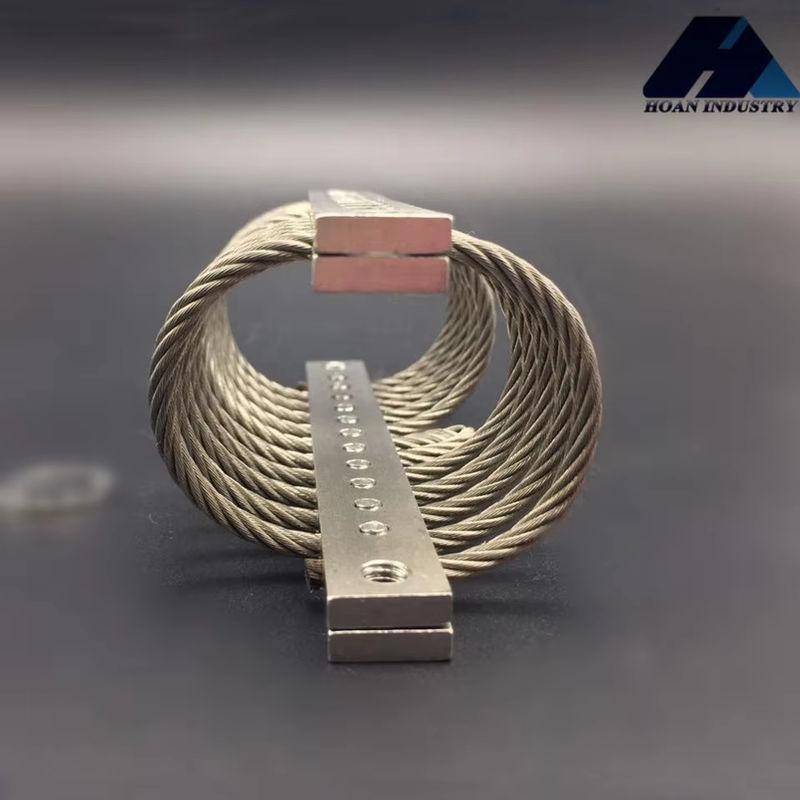

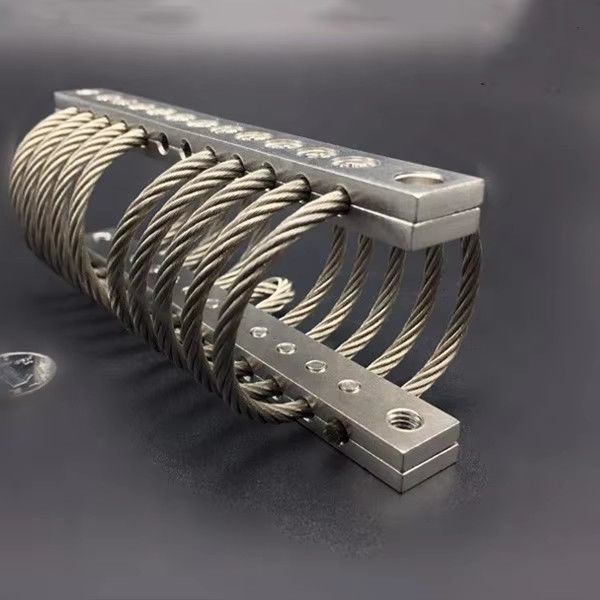

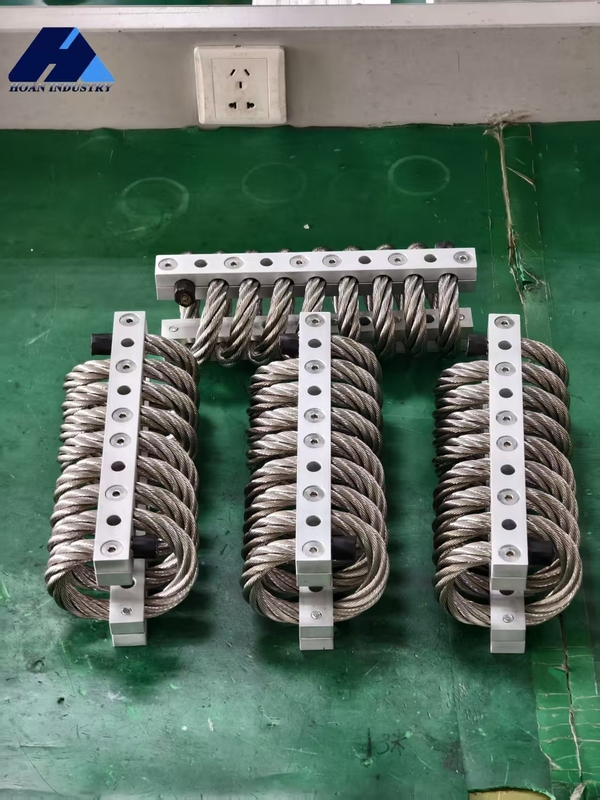

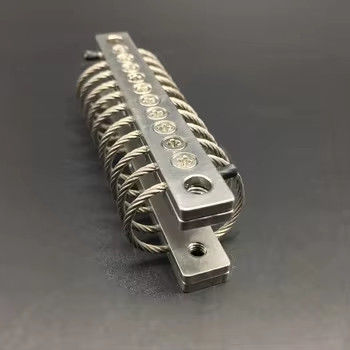

西安浩安マイクロ波有限公司が開発・製造したJGX-1278Aシリーズ鋼線ロープ防振装置は、精密機器を衝撃や振動の影響から保護するために特別に設計された高性能防振コンポーネントです。このシリーズの核心は、独自の鋼線ロープ巻線構造にあり、鋼線のストランド間の非線形摩擦と押し出し変形を通じて、あらゆる方向からの振動エネルギーを効果的に吸収・消散させます。特に、高周波衝撃やランダム振動に対して優れた防振効果を発揮します。
JGX-1278Aシリーズは、厳格な設計とコンパクトな構造が特徴で、主に耐腐食性に優れた鋼線ロープと堅牢な金属コネクタ（取り付けベースプレートなど）で構成されています。その成熟した製造プロセスは、製品の一貫性と信頼性を保証します。この防振装置は、幅広い耐荷重能力、静的剛性と動的剛性の適切な比率、優れた減衰性能などの特性を備えており、さまざまな負荷と環境要件に適応できます。
防振分野における西安浩安マイクロ波の重要な製品として、JGX-1278Aシリーズは、精密機器、通信機器、ナビゲーションシステム、軍用電子シェルターなど、高度な防振保護を必要とする場面で広く使用されており、内部の敏感な機器に安定した動作環境を提供しています。
静的負荷曲線
| いいえ | モデル |
最大静的負荷 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| いいえ | モデル |
最大静的負荷 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| いいえ | モデル |
最大静的負荷 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |
* 取り付けバーの材質 *
ステンレス鋼またはアルミニウムを選択できます
アルミニウム製取り付けバーの表面処理の選択
* 白アルマイト処理：アルミニウム表面をそれ自体よりも硬くする表面処理。白アルマイト処理されたアルミニウム製取り付けバーの色は、アルミニウム自体の色と同じです。これは、アルミニウム製取り付けバーの通常の表面処理です。
* 硬質アルマイト処理：アルミニウム製取り付けバーを白アルマイト処理よりもはるかに硬くする表面処理。硬質アルマイト処理されたアルミニウム製取り付けバーの色は、白アルマイト処理よりも暗いです。ワイヤーロープ防振装置の使用条件の複雑な要件または特別な要件に特に使用されます。
問い合わせを直接私たちに送ってください.
