Place of Origin:
China
ブランド名:
Hoan
Model Number:
JGX-1278A-154A

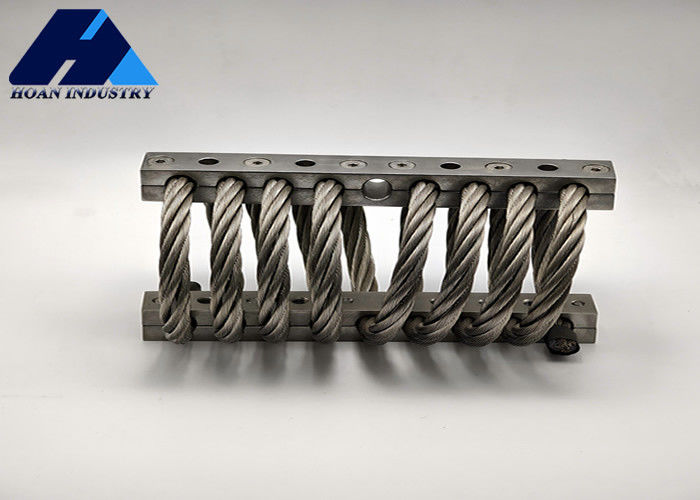

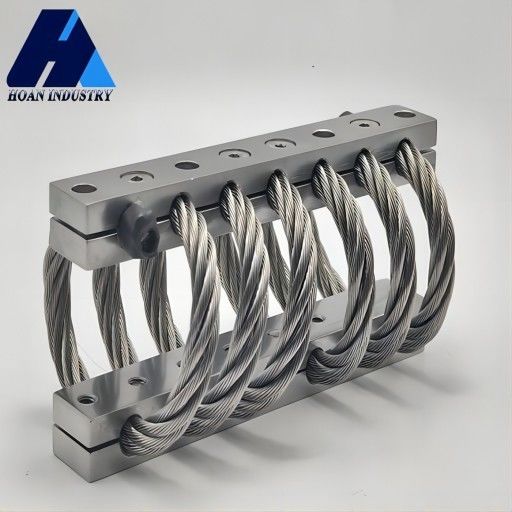

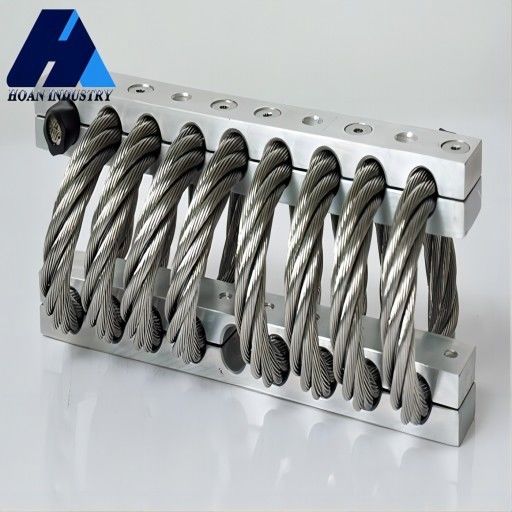

JGX-1278Aシリーズ
西安Hoan MicrowaveのJGX-1278Aシリーズ鋼線ロープ防振器は、設計においてエンジニアリングの実用性と性能の最適化を十分に考慮しています。
鋼線ロープコア：特定の仕様の高性能ステンレス鋼線ロープが、計算された予張力で正確に巻き付けられています。このコアコンポーネントは、防振性能（剛性、減衰、疲労寿命）を決定します。ストランド構造は、非線形な荷重-変形特性と高い減衰を保証します。
金属接続構造：鋼線ロープの両端は、金属コネクタ（ベースプレートや取り付けプレートなど）にしっかりと固定されています。これらのコネクタは、通常、耐腐食性表面処理を施した高強度合金鋼またはアルミニウム合金で作られており、信頼性の高い取り付けインターフェースと構造的サポートを提供します。接続設計は、効果的な荷重伝達と全体的な安定性を保証します。
コンパクトさと軽量性：構造は、荷重支持と防振の要件を満たしながら、体積と重量を最小限に抑えるように最適化されており、スペースが限られた機器への設置を容易にします。
標準化とシリアル化：JGX-1278Aシリーズには、さまざまな機器の重量と防振のニーズに対応するために、さまざまな負荷範囲をカバーするさまざまな仕様が含まれています。標準化された設計により、選択、設置、およびメンテナンスが簡素化されます。
この細心の注意を払った構造設計により、防振器の長期使用中の安定性と耐久性が保証されます。
静荷重曲線
| いいえ | モデル |
最大静荷重 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| いいえ | モデル |
最大静荷重 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| いいえ | モデル |
最大静荷重 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |

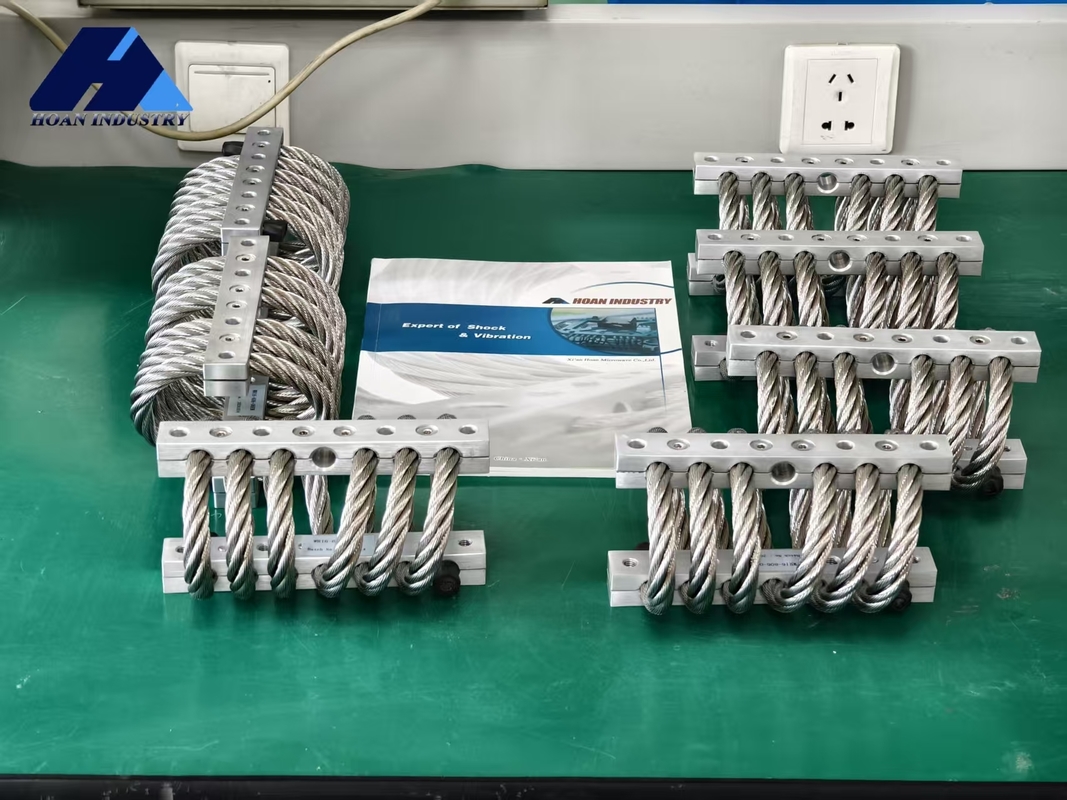

お客様の写真
製品の用途
| 用途 | 代表的な機器 | 保護対象 | 運用上の利点 |
| 艦載 |
電子機器、コンピューター、 機械 |
爆発、固有の振動、嵐 | 長寿命、メンテナンスフリー、極端な温度、耐食性、全軸保護 |
| 不整地車両 | 計器、発電機、電子機器 | 不整地、悪路、衝突 | 長寿命、メンテナンスフリー、極端な温度、オゾン、放射能、紫外線 |
| 輸送コンテナ | 光学系、計器、ミサイル、電子機器 | 輸送、取り扱い、積み降ろし | 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用 |
| 航空機 | 電子機器、コンピューター | 高G操作、ハードランディング、乱気流 | 温度と高度の極端さ、軽量 |
| 産業機器 | 遠心分離機、乾燥機、ポンプ | アンバランスな動的負荷、流体ハンマー、固有の振動、基礎の弱さ | 長寿命、メンテナンスフリー、腐食性環境 |
| 兵器装備 | コンピューター制御、電子機器 | 不整地、鉄道のハンピング、輸送 | メンテナンスフリー、極端な温度、近隣の爆発 |
| 医療機器 | 患者ケアに必要な機械設備 | 可動部品からの振動、モバイルカート-輸送衝撃 | メンテナンスフリー、ガス放出なし、滅菌可能 |
| 煙突 | 煙突、スクラバー、測定装置 | 風による共振周波数、スクラバー付近のスタックガスによる乱気流など | メンテナンスフリー、極端な温度、腐食性環境 |
