JGX-1598A-324A 鋼線ロープ振動アイソレータ 精密測定の信頼性向上

JGX-1598A-324A 鋼線ロープ振動アイソレータ 精密測定の信頼性向上

Place of Origin:

China

ブランド名:

Hoan

証明:

ISO9001:2015

Model Number:

JGX-1598A-324A

ドキュメント:

JGX-1598 Series.pdf

連絡 ください
引金 を 求め て ください
製品詳細
Maximum Load Capacity:
324kg
Packing:
Standard Packing
Construction:
Braided Wire Rope
Material:
Stainless Steel
Wire Rope Diameter:
3mm
Shape:
Circular
Core Components:
Wire rope
Resonance Frequency:
15Hz
Mounting Hole Diameter:
M10
Marketing Type:
New Product 2020
Damping Ratio:
0.5
Isolation Efficiency:
90%
Max Static Load:
20-47N(2kg-4.8Kg)
Operating Temperature:
-40°F to 200°F
支払いと送料の条件
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
製品説明

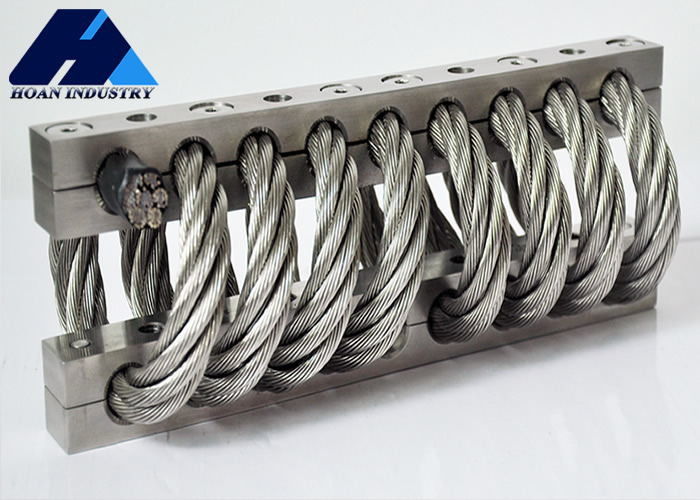

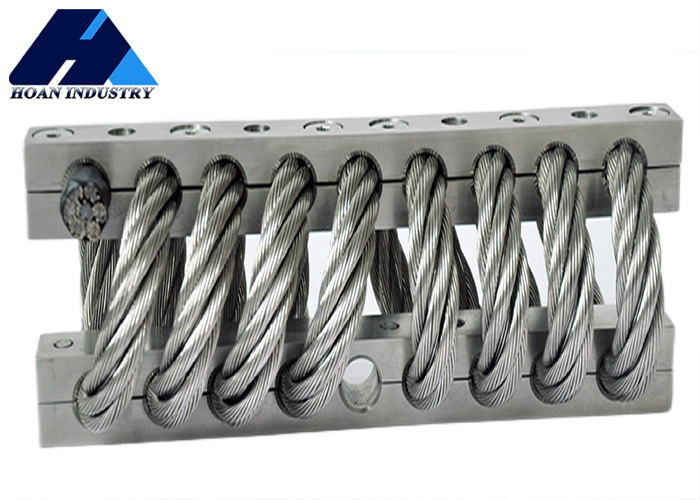

JGX-1598Aシリーズ

西安浩瀚マイクロ波 JGX-1598シリーズ - 精密防振、ハイエンド機器の信頼性を向上


ハイエンド機器の性能と耐用年数は、しばしばわずかな差で測定される安定性に左右されます。西安浩瀚マイクロ波有限公司が発売したJGX-1598シリーズ鋼線ロープ防振装置は、精密防振技術を中核とし、動的な環境下における様々な主要機器の信頼性と測定精度の向上に貢献します。


JGX-1598シリーズの本質は、その洗練された機械設計にあります。科学的に配置された鋼線ロープ構造により、この防振装置は優れた低剛性と高減衰特性を実現しています。低剛性は、システムが低い固有振動数を持つことを保証し、広帯域の地盤振動や機器自体の振動を、さらに低い周波数から効果的に遮断します。一方、高減衰は衝撃エネルギーを迅速に消散させ、共振増幅を大幅に抑制し、機器の安定化時間を短縮します。この特性は、高精度な信号処理、精密測定、または画像処理(レーダー、レーザーデバイス、ハイエンド試験機器など)に依存する機器にとって不可欠です。


このシリーズの設計は、エンジニアリングの実用性を十分に考慮しています。複数の定格荷重オプションを提供し、ユーザーは機器の重量に応じて正確に適合させ、最適な防振効果を得ることができます。標準化されたインターフェース寸法(底面取り付け穴など)は、統合設計を容易にします。その構造設計は、金属疲労を効果的に回避し、長期的な動的負荷の下でも安定した性能を保証します。典型的なアプリケーションシナリオには以下が含まれます:


電子シェルター/キャビネット:車両の移動や外部環境から伝達される振動を遮断し、内部の敏感な電子機器を保護します。


精密機器プラットフォーム:顕微鏡、分光計、半導体試験装置など、測定精度を確保します。


ハイエンド医療機器:CT、MRIなどに安定したサポートを提供し、振動アーチファクトを低減します。


通信機器:風や機械的擾乱の下で、基地局や伝送機器の信号安定性を向上させます。


西安浩瀚マイクロ波 JGX-1598シリーズ鋼線ロープ防振装置は、その科学的な設計、信頼性の高い性能、幅広い適用性により、ハイエンド機器の安定した動作と正確な性能を継続的に保護し、システムの全体的な信頼性を向上させるための最適なソリューションとして機能します。

静的荷重曲線

JGX-1598A-324A 鋼線ロープ振動アイソレータ 精密測定の信頼性向上 0

No. モデル

最大静的荷重

(mm)

最大たわみ

(mm)

Kv(振動)

(KN/m)

Ks(衝撃)

(KN/m)

1 JGX-1598A-657A 657 31.8 1676 849
2 JGX-1598A-557A 557 38.1 1259 609
3 JGX-1598A-515A 515 41.9 1105 504
4 JGX-1598A-428A 428 49.5 821 356
5 JGX-1598A-358A 358 58.4 616 252
6 JGX-1598A-324A 324 67.3 511 196
7 JGX-1598A-285A 285 73.7 427 159

JGX-1598A-324A 鋼線ロープ振動アイソレータ 精密測定の信頼性向上 1

No. モデル

最大静的荷重

(mm)

最大たわみ

(mm)

Kv(振動)

(KN/m)

Ks(衝撃)

(KN/m)

1 JGX-1598A-657A 463.0 45.7 951 419
2 JGX-1598A-557A 406.2 54.6 741 305
3 JGX-1598A-515A 365.4 59.7 527 250
4 JGX-1598A-428A 304.1 71.1 468 177
5 JGX-1598A-358A 254.2 83.8 350 124
6 JGX-1598A-324A 229.2 94.0 285 98
7 JGX-1598A-285A 201.9 101.6 238 81

JGX-1598A-324A 鋼線ロープ振動アイソレータ 精密測定の信頼性向上 2

No. モデル

最大静的荷重

(mm)

最大たわみ

(mm)

Kv(振動)

(KN/m)

Ks(衝撃)

(KN/m)

1 JGX-1598A-657A 358.6 34.3 524 524
2 JGX-1598A-557A 308.7 40.6 375 375
3 JGX-1598A-515A 267.8 43.2 308 308
4 JGX-1598A-428A 217.9 52.1 215 215
5 JGX-1598A-358A 154.3 61.0 152 152
6 JGX-1598A-324A 124.8 69.9 123 123
7 JGX-1598A-285A 99.9 76.2 98 98


FAQ

Q : あなたは商社ですか、それともメーカーですか?

A: 当社は、中国で長年の経験を持つ、産業用ワークショップの減衰振動および微振動吸収製品のメーカーです。


Q: 納期はどのくらいですか?
A: 在庫がある場合は、すぐに出荷できます。在庫がない場合は、数量によりますが、通常は20営業日以内です。

Q: 製品の重量と寸法は?
A: サイズによって数量が異なりますので、詳細についてはお問い合わせください。

Q: 製品は顧客の要求に応じて製造できますか?
A: はい、OEMサービスをご利用いただけます。

Q: 迅速な見積もりには何を知っておく必要がありますか?
A:機器の重量、体積、機器の衝撃と振動の要件が必要です。デバイスのアプリケーション環境に関するこれらの詳細をいただけると幸いです。

Q: 会社への訪問は許可されていますか?
A: はい、お客様の会社訪問を歓迎します。当社は中国陝西省西安市にあります
