Place of Origin:
China
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-1598A-285A
ドキュメント:
JGX-1598Aシリーズ

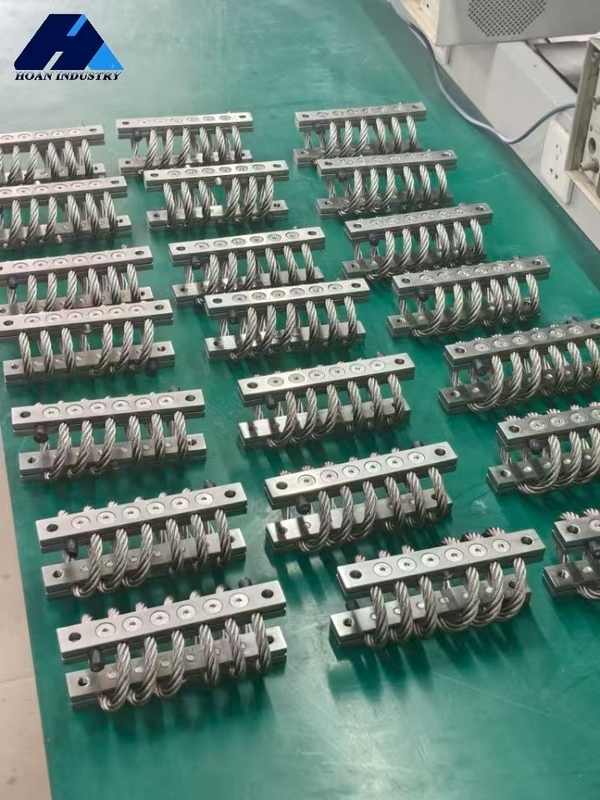

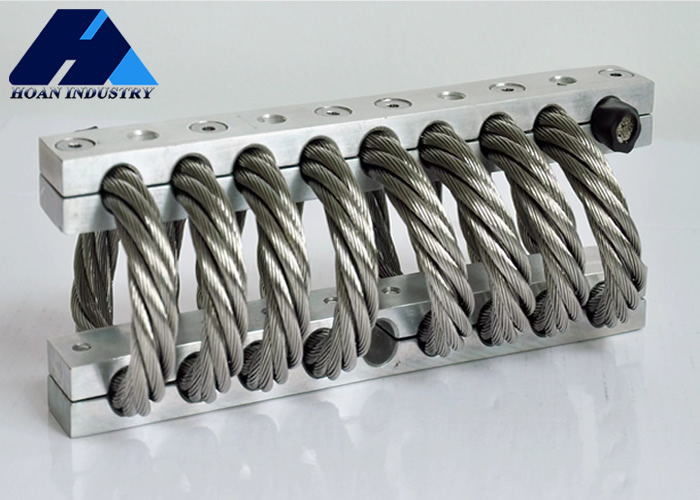

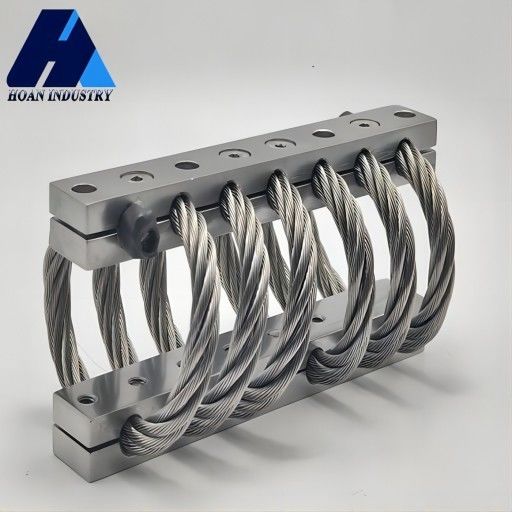

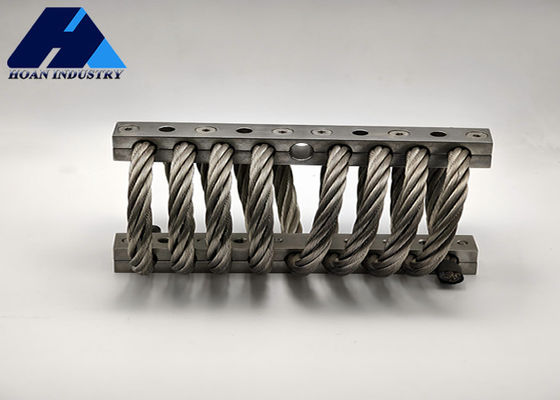

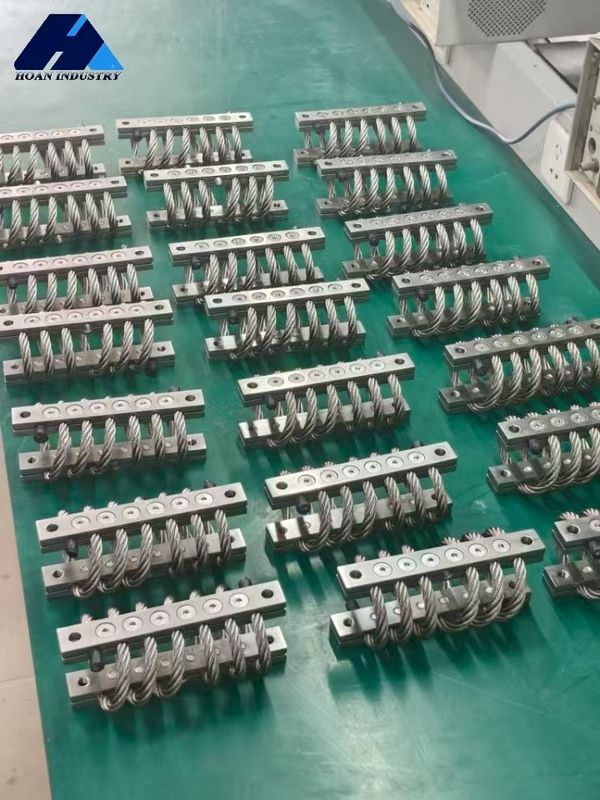

西安浩安マイクロウェーブ JGX-1598シリーズ - 精密機器の「静寂」と「安定」を守る
振動や衝撃が蔓延する産業環境において、精密電子機器やハイエンド機器の信頼性の高い動作は深刻な課題に直面しています。西安浩安マイクロウェーブ株式会社はこれをよく理解しており、その精巧に開発されたJGX-1598シリーズ鋼線ロープ防振装置は、機器の「静寂」と「安定」を守るために設計された専門的なソリューションです。
このシリーズの防振装置の核心は、その独自の鋼線ロープ巻線構造設計にあります。精密な計算と特定のプロセスを経て形成された多条の特殊ステンレス鋼線ロープは、効率的な非線形防振システムを構成します。この設計により、JGX-1598は2つの主要な利点を備えています。水平、垂直、傾斜方向からの振動と衝撃エネルギーを同時に効果的に減衰させることができる、卓越した多方向防振性能と、優れた過負荷保護能力です。大きな衝撃に遭遇した場合、鋼線ロープ構造は独自の大きな変形を通じてエネルギーを吸収し、内部機器の損傷を防ぎます。その広帯域防振特性は、中高周波の振動干渉に対処するのに特に優れています。
JGX-1598シリーズは、優れた耐食性を備えた304ステンレス鋼を主材料として採用し、高強度航空アルミニウム合金コネクタと組み合わせることで、複雑な産業環境（塩水噴霧や湿度など）における製品の長寿命と高い信頼性を保証します。そのコンパクトなモジュール設計は、簡単かつ迅速な設置とメンテナンスを容易にし、さまざまなキャビネット、エンクロージャ、プラットフォーム、および精密機器のベースへの迅速な統合を可能にします。要求の厳しい軍事用電子機器、敏感な通信基地局、または精密な医療機器や実験機器のいずれにおいても、JGX-1598シリーズはオーダーメイドの防振保護を提供し、機器の安定した動作のための確実なバックアップとして機能します。
静的荷重曲線
| No. | モデル |
最大静的荷重 (mm) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1598A-657A | 657 | 31.8 | 1676 | 849 |
| 2 | JGX-1598A-557A | 557 | 38.1 | 1259 | 609 |
| 3 | JGX-1598A-515A | 515 | 41.9 | 1105 | 504 |
| 4 | JGX-1598A-428A | 428 | 49.5 | 821 | 356 |
| 5 | JGX-1598A-358A | 358 | 58.4 | 616 | 252 |
| 6 | JGX-1598A-324A | 324 | 67.3 | 511 | 196 |
| 7 | JGX-1598A-285A | 285 | 73.7 | 427 | 159 |
| No. | モデル |
最大静的荷重 (mm) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1598A-657A | 463.0 | 45.7 | 951 | 419 |
| 2 | JGX-1598A-557A | 406.2 | 54.6 | 741 | 305 |
| 3 | JGX-1598A-515A | 365.4 | 59.7 | 627 | 250 |
| 4 | JGX-1598A-428A | 304.1 | 71.1 | 468 | 177 |
| 5 | JGX-1598A-358A | 254.2 | 83.8 | 350 | 124 |
| 6 | JGX-1598A-324A | 229.2 | 94 | 285 | 98 |
| 7 | JGX-1598A-285A | 201.9 | 101.6 | 238 | 81 |
| No. | モデル |
最大静的荷重 (mm) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-1598A-657A | 358.6 | 34.3 | 524 | 524 |
| 2 | JGX-1598A-557A | 308.7 | 40.6 | 375 | 375 |
| 3 | JGX-1598A-515A | 267.8 | 43.2 | 308 | 308 |
| 4 | JGX-1598A-428A | 217.9 | 52.1 | 215 | 215 |
| 5 | JGX-1598A-358A | 154.3 | 61.0 | 152 | 152 |
| 6 | JGX-1598A-324A | 124.8 | 69.9 | 123 | 123 |
| 7 | JGX-1598A-285A | 99.9 | 76.2 | 98 | 98 |
鋼線ロープ防振装置の適用
| 用途 | 代表的な機器 | 保護対象 | 運用上の利点 |
| 艦載 | 電子機器、コンピューター、機械 | 爆発、固有の振動、嵐 | 長寿命、メンテナンスフリー、極端な温度、耐食性、全軸保護 |
| 不整地走行車 | 計装、発電機、電子機器 | 不整地、悪路、衝突 | 長寿命、メンテナンスフリー、極端な温度、オゾン、放射能、紫外線 |
| 航空機 | 電子機器、コンピューター | 高G機動、ハードランディング、乱気流 | 温度と高度の極端さ、軽量 |
| 輸送コンテナ | 光学機器、計器、ミサイル、電子機器 | 輸送、取り扱い落下、積み降ろし | 長寿命、メンテナンスフリー、湿気への暴露、繰り返し使用 |
| 産業機器 | 遠心分離機、乾燥機、ポンプ | アンバランスな動的負荷、流体ハンマー、固有の振動、基礎の弱さ | 長寿命、メンテナンスフリー、腐食性環境 |
| 兵器装備 | コンピューター制御、電子機器 | 不整地、鉄道の揺れ、輸送 | メンテナンスフリー、極端な温度、近隣の爆発 |
| 医療機器 | 患者ケアに必要な機械設備 | 可動部品からの振動、モバイルカート-輸送衝撃 | メンテナンスフリー、ガス放出なし、滅菌可能 |
| 煙突 | 煙突、スクラバー、測定装置 | 風による共振周波数、スクラバー付近のスタックガスによる乱流など | メンテナンスフリー、極端な温度、腐食性環境 |
