Place of Origin:
China
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-2228A-665A
ドキュメント:
JGX-2228Aシリーズ
革新的な構造設計：多次元動的応答におけるエンジニアリングの知恵

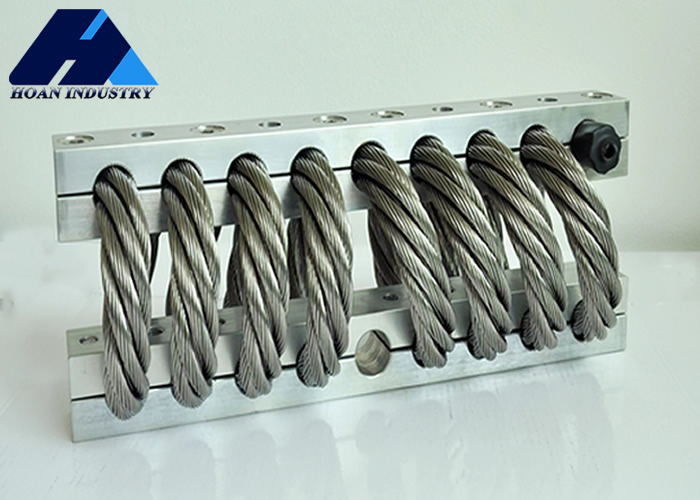

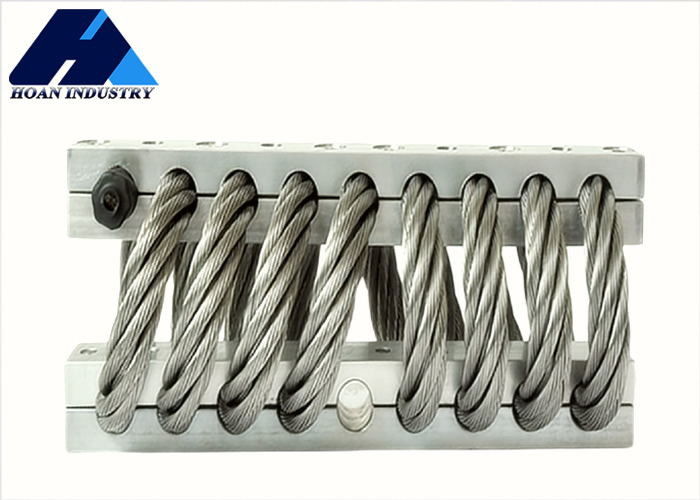

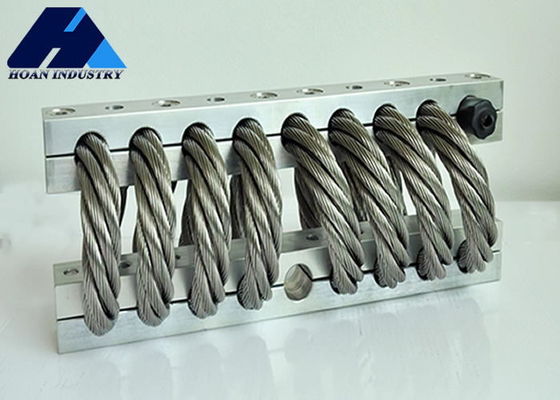

西安ホアンマイクロ波のJGX-2228A鋼線ロープアイソレータは、多条鋼線スパイラル巻線構造を中心に、三次元動的応答システムを形成しています。380〜1250kgの静荷重を支える場合、この構造は、ワイヤストランド間の摩擦、押し出し、および滑りによって乾式摩擦減衰を生成し、振動エネルギーを効率的に吸収します。外部励起が臨界値を超えると、鋼線ロープ内の相対変位は衝撃エネルギーの70％以上を放散できます。小振幅振動中には、ストランド間の自己ロック効果がシステムの安定性を維持します。この適応特性により、-40℃から100℃までの極端な環境下でも安定した性能を維持できます。
この製品で採用されているデュアルサポートプレート機械構造は、さらに荷重分布を最適化します。台形ネジキャップとゴムプラグの相乗効果により、ボルト締め付け中に半径方向の膨張力が生成され、従来の構造の1.5倍の鋼線ロープクランプ力が増加し、応力集中による材料疲労を回避します。この設計により、航空電子機器や車載精密機器などのシナリオで100Gを超える瞬間的な衝撃に耐えることができ、防振疲労寿命は100,000サイクルを超えます。
寸法パラメータ表
| モデル |
高さ(mm)±6.35 |
幅 (mm) |
重量 (kg) |
取り付けオプション |
貫通穴 (mm) |
ねじ (mm) |
C'sink(°) |
| JGX-2228A-1250A | 133 | 140 | 8.4 | C,D | ∅13.5+0.13-0.38 | M12*1.75 | 90 |
| JGX-2228A-960A | 152 | 165 | 9.53 | A,B,C,D,E,S | |||
| JGX-2228A-860A | 159 | 178 | 9.9 | ||||
| JGX-2228A-665A | 191 | 210 | 11.5 | ||||
| JGX-2228A-550A | 216 | 235 | 12.7 | ||||
| JGX-2228A-380A | 216 | 286 | 13.9 |
静荷重曲線
| No. | モデル |
最大静荷重 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-2228A-1250A | 1250 | 50.8 | 2362 | 1010 |
| 2 | JGX-2228A-960A | 960 | 67.3 | 1513 | 585 |
| 3 | JGX-2228A-860A | 860 | 74.9 | 1270 | 469 |
| 4 | JGX-2228A-665A | 665 | 102.9 | 800 | 263 |
| 5 | JGX-2228A-550A | 550 | 125.7 | 585 | 180 |
| 6 | JGX-2228A-380A | 380 | 125.7 | 377 | 138 |
| No. | モデル |
最大静荷重 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-2228A-1250A | 889.8 | 72.4 | 1348 | 503 |
| 2 | JGX-2228A-960A | 680.6 | 96.5 | 860 | 289 |
| 3 | JGX-2228A-860A | 613.3 | 105.4 | 718 | 235 |
| 4 | JGX-2228A-665A | 454.1 | 144.8 | 448 | 131 |
| 5 | JGX-2228A-550A | 331.6 | 177.8 | 327 | 89 |
| 6 | JGX-2228A-380A | 215.3 | 177.8 | 212 | 70 |
| No. | モデル |
最大静荷重 (kg) |
最大たわみ (mm) |
Kv(振動) (KN/m) |
Ks(衝撃) (KN/m) |
| 1 | JGX-2228A-1250A | 626.5 | 53.3 | 618 | 618 |
| 2 | JGX-2228A-960A | 361.5 | 71.1 | 356 | 356 |
| 3 | JGX-2228A-860A | 294.9 | 77.5 | 291 | 291 |
| 4 | JGX-2228A-665A | 165.3 | 108.0 | 163 | 163 |
| 5 | JGX-2228A-550A | 113.2 | 132.1 | 112 | 112 |
| 6 | JGX-2228A-380A | 77.6 | 132.1 | 77 | 77 |
FAQ
Q : あなたは商社ですか、それともメーカーですか？
A: 当社は、中国で長年の経験を持つ、産業用ワークショップの減衰振動および微振動吸収製品のメーカーです。
Q: 納期はどのくらいですか？
A: 在庫がある場合は、すぐに出荷できます。在庫がない場合は、数量によりますが、通常は20営業日以内です。
Q: 製品の重量と寸法は？
A: サイズによって異なりますので、詳細についてはお問い合わせください。
Q: 製品は顧客の要件で製造できますか？
A: はい、OEMサービスが利用可能です。
Q: 迅速な見積もりには何を知る必要がありますか？
A: 機器の重量、体積が必要です。機器の衝撃と振動の要件。デバイスのアプリケーション環境に関するこれらの詳細をいただけると幸いです。
Q: 会社への訪問は許可されていますか？
A: はい、お客様の会社への訪問を歓迎します。当社は中国の陝西省西安にあります。

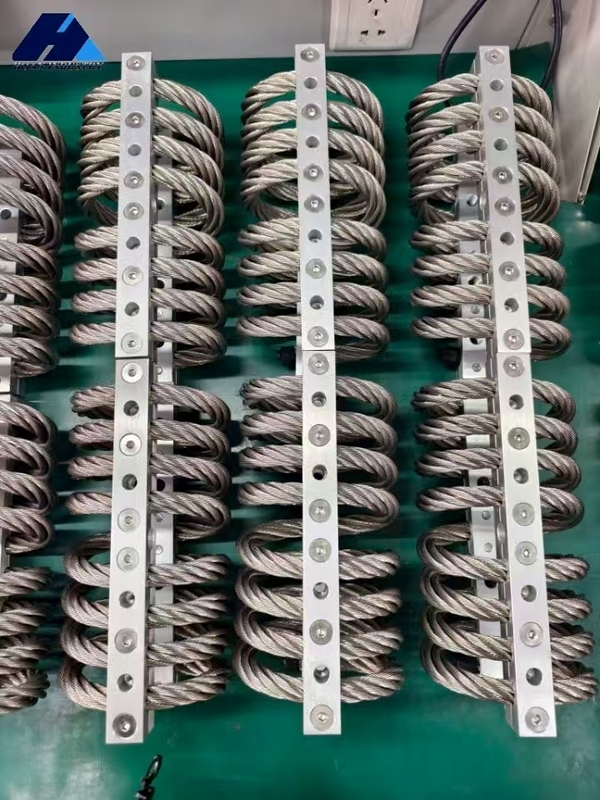

お客様の写真
