Place of Origin:
China
ブランド名:
Hoan
証明:
ISO9001:2015
Model Number:
JGX-2228A-550A
ドキュメント:
JGX-2228Aシリーズ
分野間での応用:最先端の国防から工業製造まで包括的なカバー
JGX-2228Aのモジュール化設計により 様々な分野において ユニークな価値を示せるこの隔離器は,新しいタイプのミサイル発射機の火力制御システムに適用されています.装置の振動幅を0.1mm以内に制御することで,オフロード運転中のレーダーアンテナの指点精度誤差が0.05度未満であることを保証します.伝統的な硬い接続ソリューションの3倍もの性能です海上では,その衝撃抵抗は,水下爆発衝撃テスト中に,成功して,フリゲートのソナー配列で利用されています.装置の反応加速が15gに減少しました精密センサーのコアコンポーネントを効果的に保護します
産業用シナリオでは,この製品は柔軟な接続技術によって大規模機器における振動伝送の問題を解決します.JGX-2228Aをコンプレッサーユニットに採用した後に配管システムの振動ストレスは60%減少しました. サポートするインテリジェントモニタリングモジュール (カスタマイズ可能) は,隔離器の健康状態をリアルタイムでフィードバックすることができます.予測保守サイクルを従来のソリューションの2倍に延長する新エネルギー分野では,高低気温に耐性があるため,風力発電の変換機では優れた性能があります. -30°Cで起動すると,装置の温度上昇率は30%減少します効率的に電源装置の使用寿命を延長します.
特に,JGX-2228Aの軽量設計 (従来の金属隔離器の重量のうちわずか60%) は,航空宇宙用途の新たな可能性を開きます.この製品が採用された後振動防止性能が40%向上した.UAVがレベル6の風条件下でも安定した偵察画像品質を維持できるようにする.このような分野間での技術移転能力は,シアンホアンマイクロ波が振動隔離技術の分野で深く蓄積したことを反映しています.
サイズパラメータ表
| モデル |
高さ(mm) ±635 |
幅 (mm) |
体重 (kg) |
マウントオプション |
穴を通って (mm) |
糸 (mm) |
シンク |
| JGX-2228A-1250A | 133 | 140 | 8.4 | C,D | ¥135+0だった13-0だった38 | M12*175 | 90 |
| JGX-2228A-960A | 152 | 165 | 9.53 | A,B,C,D,E,S | |||
| JGX-2228A-860A | 159 | 178 | 9.9 | ||||
| JGX-2228A-665A | 191 | 210 | 11.5 | ||||
| JGX-2228A-550A | 216 | 235 | 12.7 | ||||
| JGX-2228A-380A | 216 | 286 | 13.9 |
静的負荷曲線
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
Kv (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-2228A-1250A | 1250 | 50.8 | 2362 | 1010 |
| 2 | JGX-2228A-960A | 960 | 67.3 | 1513 | 585 |
| 3 | JGX-2228A-860A | 860 | 74.9 | 1270 | 469 |
| 4 | JGX-2228A-665A | 665 | 102.9 | 800 | 263 |
| 5 | JGX-2228A-550A | 550 | 125.7 | 585 | 180 |
| 6 | JGX-2228A-380A | 380 | 125.7 | 377 | 138 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
Kv (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-2228A-1250A | 889.8 | 72.4 | 1348 | 503 |
| 2 | JGX-2228A-960A | 680.6 | 96.5 | 860 | 289 |
| 3 | JGX-2228A-860A | 613.3 | 105.4 | 718 | 235 |
| 4 | JGX-2228A-665A | 454.1 | 144.8 | 448 | 131 |
| 5 | JGX-2228A-550A | 331.6 | 177.8 | 327 | 89 |
| 6 | JGX-2228A-380A | 215.3 | 177.8 | 212 | 70 |
| 違う 違う | モデル |
最大静的負荷 (kg) |
最大偏り (mm) |
Kv (振動) (KN/m) |
ショックです (KN/m) |
| 1 | JGX-2228A-1250A | 626.5 | 53.3 | 618 | 618 |
| 2 | JGX-2228A-960A | 361.5 | 71.1 | 356 | 356 |
| 3 | JGX-2228A-860A | 294.9 | 77.5 | 291 | 291 |
| 4 | JGX-2228A-665A | 165.3 | 108.0 | 163 | 163 |
| 5 | JGX-2228A-550A | 113.2 | 132.1 | 112 | 112 |
| 6 | JGX-2228A-380A | 77.6 | 132.1 | 77 | 77 |
* 表面処理 アルミニウムマウントバーの選択 *
* ホワイト アノジス:アルミ表面をそれ自身よりも硬くするために表面処理.白色アノジスアルミのマウントバーの色はアルミ自体と同じ色を維持します.アルミの固定棒の通常の表面処理です;
ハード・アノード化:アルミのマウントバーを白色アノード化方法よりもはるかに硬くするために表面処理.硬いアノイドアルミニウムマウントバーの色は,白色アノイド方法よりも暗いワイヤロープの隔離装置の使用の労働条件の複雑なまたは特殊な要求のために使用する.
* 固定バーの材料 *
ステンレス鋼またはアルミニウムを選択することができます

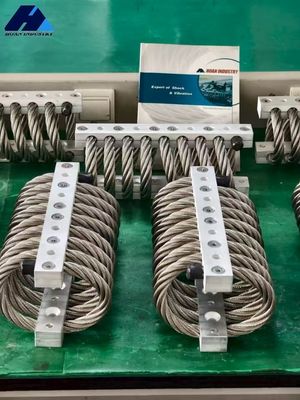

顧客写真
