GR4-18A-A ワイヤーロープ防振器 18N 負荷 10Hz 周波数

Name: GR4-18A-A ワイヤーロープ防振器 18N 負荷 10Hz 周波数
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-18A-A
Price: Negotiable USD
Availability: InStock

ブランド名:	Hoan
モデル番号:	GR4-18A-A
MOQ:	4
支払い条件:	L/C,D/A,D/P,T/T,,

詳細情報

製品説明

詳細情報

Place of Origin:

China

証明:

ISO9001:2015 Certificate

ドキュメント:

GR series.pdf

Isolation Frequency:

5Hz

Machinery Test Report:

Not Available

Type:

SHOCK ABSORBER

Shock And Vibration Resistance:

Excellent

Vibration Isolation Type:

Passive

Installation Method:

Vertical or Horizontal

Length:

50mm

Relative Product:

Backdraft Damper

Manufacturer:

HoanCompany

Damping Ratio:

0.5

Height:

53mm

Shock Absorption:

Yes

Port:

Xi'an

Natural Frequency:

10 Hz

ハイライト:

ワイヤロープ 18N 負荷振動隔離器

GR4-18A-A 防振器

10Hz周波数振動隔離器

製品説明

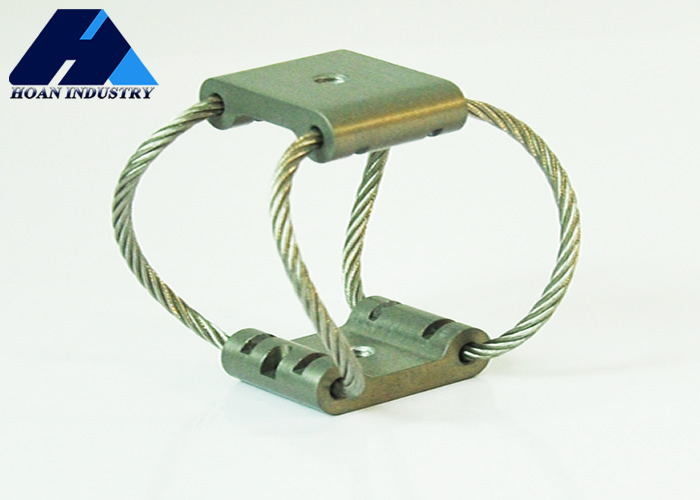

GR4-18A-A ワイヤーロープ防振アイソレータ

広帯域振動絶縁のための非線形剛性特性

製品仕様

属性	値
絶縁周波数	5Hz
タイプ	ショックアブソーバー
耐衝撃性と耐振動性	優れています
振動絶縁タイプ	パッシブ
設置方法	垂直または水平
長さ	50mm
高さ	53mm
減衰比	0.5
固有振動数	10 Hz
衝撃吸収	はい
メーカー	HoanCompany
ポート	西安

製品説明

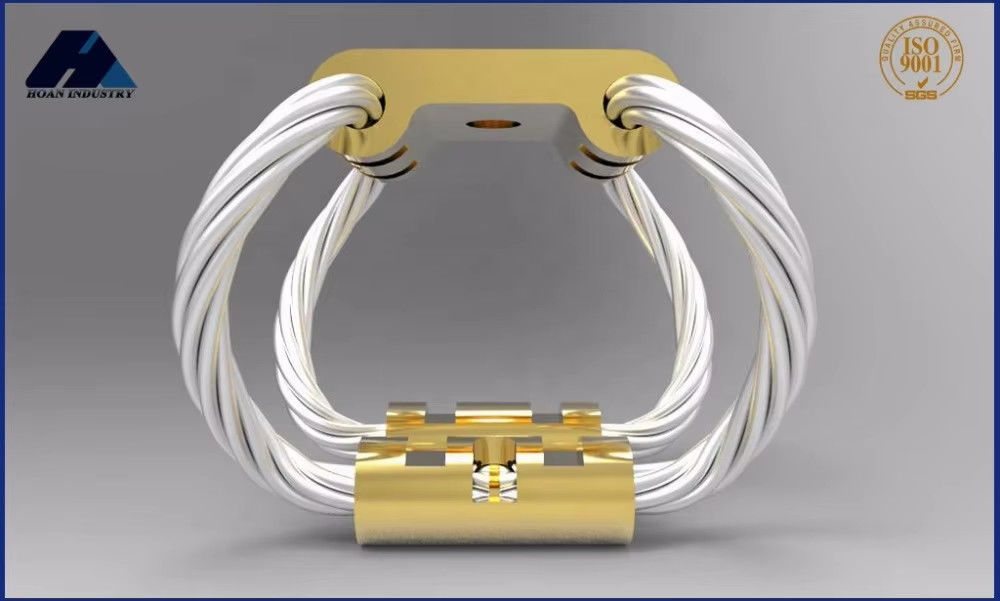

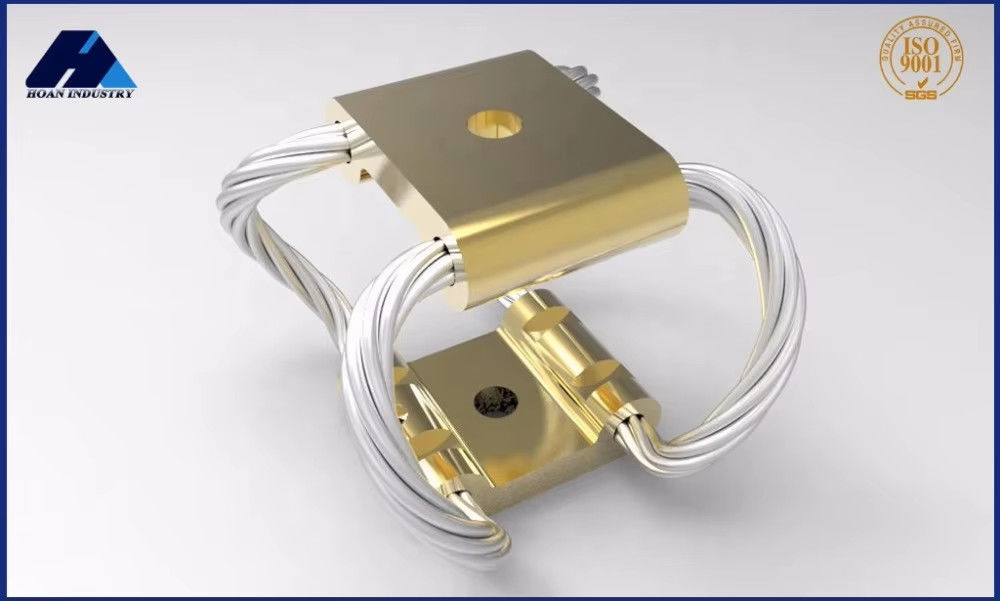

GRシリーズワイヤーロープ防振アイソレータ

西安浩安マイクロ波有限公司のGRシリーズワイヤーロープ防振アイソレータは、精密機器の振動制御のための革新的なソリューションを提供します。これらのアイソレータは、非線形剛性特性を通じて広帯域振動絶縁を実現する独自の多ストランドステンレス鋼ワイヤーロープ設計を採用しており、5Hz〜500Hzの範囲で機械的振動と衝撃を効果的に抑制します。

主な利点

環境適応性: 極端な温度（-60℃〜200℃）および腐食に強く、艦載および航空用途を含む過酷な環境に適しています
長寿命設計: 1,000万サイクルを超える疲労寿命で、経年劣化の問題はありません
実証済みの性能: 衛星地上局アプリケーションでマイクロ振動変位を70％削減することが実証されています

この技術はISO9001およびGJB9001Cの認証を受けており、国内のハイエンド振動アイソレータ市場における大きな進歩を表しています。

寸法パラメータ

モデル	高さ±1.5(mm)	幅 (mm)	重量(kg)	取り付けオプション	貫通穴(mm)	ねじ(mm)	C'sink(°)
GR4-24A-A	42	47	0.63	A,B,C,D,E,S	φ7	M6*1.0	90
GR4-18A-A	53	54	0.63
GR4-13A-A	60	59	0.68
GR4-6.7A-A	75	68	0.77

静的荷重曲線

性能データ

No.	モデル	最大静的荷重 (N)	最大たわみ (mm)	Kv(振動) (KN/m)	Ks(衝撃) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7
